VIPER Motorsteuerung
Entdecken Sie VIPER - die Lösung für die elektronischen Drehzahlregelung
VIPER ist eine sensorlose Motorsteuerungslösung, die sich nahtlos in eine Vielzahl von Motortypen integrieren lässt, darunter BLDC-, PMSM-, IPM- und Schrittmotoren. Dank ihrer skalierbaren und flexiblen Architektur ist sie die ideale Wahl für Anwendungen mit unterschiedlichen Spannungs- und Leistungsanforderungen.
Besonders in der Forst- und Landtechnik spielt VIPER seine Stärken aus: Ob in Kettensägen, Holzspaltern, Seilwinden, Sprühgeräten oder batteriebetriebenen Hydrauliksystemen – VIPER ermöglicht eine effiziente und zuverlässige Motorsteuerung unter realen, anspruchsvollen Einsatzbedingungen. Hohe Drehmomentanforderungen, dynamische Lastwechsel sowie Einflüsse wie Schmutz, Feuchtigkeit und Vibrationen werden souverän beherrscht und sorgen für eine konstante Leistung im Feldeinsatz.
Erfahren Sie im Folgenden, wie die Motor Control Unit (MCU) des Solar Team Twente die Vielseitigkeit und Anpassungsfähigkeit von VIPER erfolgreich nutzt.
Weltklasse Solarrennwagen
Das Solar Team Twente baut einen der schnellsten Solar-Rennwagen der Welt. Bei solchen mit Solarstrom betriebenen Rennen geht es um Geschwindigkeit, die durch hohe Effizienz des Antriebssystem maximiert wird. Um dieses Ziel zu erreichen, haben wir uns mit dem Solar Team Twente eine Kooperation eingegangen und haben einen auf Galliumnitrid basierenden Motorwechselrichter zu entwickelt, der auf unserer VIPER-Plattform basiert.
Kendrion 3T ist stolz darauf, seit 2006 Sponsor und Technologiepartner des Solar Team Twente zu sein und die Motor Controller Unit (MCU) kontinuierlich zu verbessern, um das Solar Team Twente zu mehr Geschwindigkeit und Effizienz zu verhelfen.
Kabellose Rettungsgeräte
In enger Zusammenarbeit mit einem Kunden stand Kendrion 3T vor der anspruchsvollen Aufgabe, eine kosteneffiziente Lösung zur Energieversorgung und Steuerung einer neuen Produktserie zu entwickeln. Dabei galt es, ein reibungsloses Zusammenspiel zwischen hydraulischen und batteriebetriebenen Komponenten sicherzustellen sowie einen anspruchsvollen Regelalgorithmus für die Hydraulikpumpe zu realisieren. Darüber hinaus musste das System robust und zuverlässig sein, effizient arbeiten, unter Wasser einsetzbar sein und hohen, durch mechanische Kräfte entstehenden Stromspitzen standhalten.
Auf dieser Grundlage entwickelte Kendrion 3T eine zuverlässige Lösung für einen BLDC-Motor, einschließlich robuster Elektronik, die auch im Unterwassereinsatz zuverlässig funktioniert.
Mehr
Forst- und Landtechnik
VIPER wurde speziell für den Einsatz unter anspruchsvollen Outdoor-Bedingungen entwickelt und treibt die Elektrifizierung moderner Forst- und Landtechnik voran. Ob Kettensägen, Holzspalter, Seilwinden, Sprühgeräte oder batteriebetriebene Hydrauliksysteme – VIPER sorgt für eine zuverlässige und effiziente Motorsteuerung selbst in anspruchsvollsten Anwendungen.
Ausgelegt für 12–48-Volt-Systeme holt VIPER das Maximum aus der Batterielaufzeit heraus und liefert gleichzeitig ein hohes Drehmoment sowie eine konstante Leistung auch bei wechselnden Belastungen. Dank seines robusten und vibrationsfesten Designs arbeitet das System zuverlässig bei Nässe, Schmutz und extremen Temperaturen – ideal für den harten Einsatz im Feld.

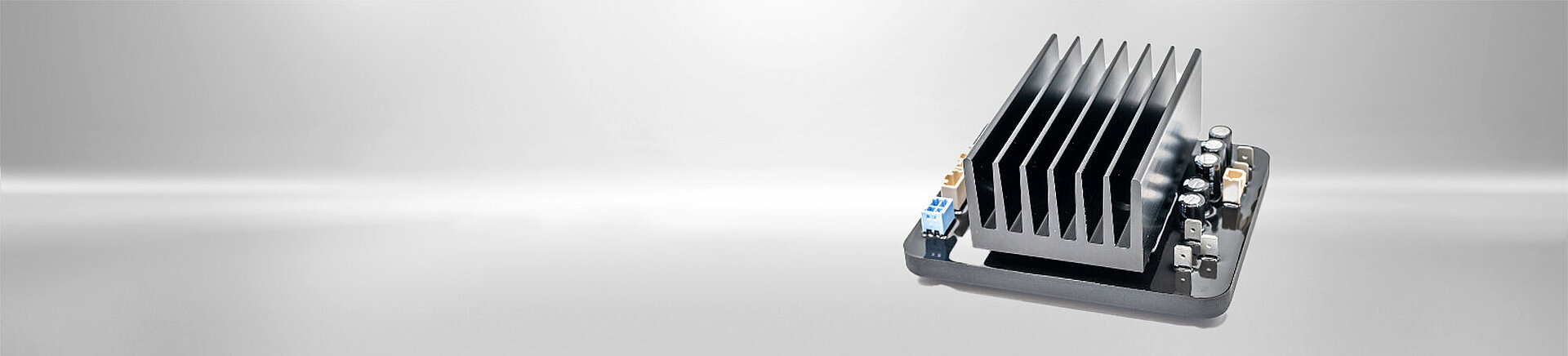

Das Motorsteuerungs-Entwicklungsboard VIPER kann flexibel auf Ihre Bedürfnisse zugeschnitten werden
VIPER überzeugt als sensorloses Motorsteuerungsboard, das auf Motoren mit Permanentmagneten ausgelegt ist. Ausgestattet mit einem robusten Prozessor, einem intelligenten FET-Treiber und einer diskreten Leistungsstufe liefert VIPER eine beeindruckende Leistung von 1 kW (in der Basisversion) für eine Vielzahl von Motoren, einschließlich BLDC-, PMSM-, IPM- und Schrittmotoren. Er arbeitet reibungslos mit Versorgungsspannungen von 8 bis 80 V.
Das VIPER-Entwicklungsboard ist von Grund auf skalierbar und ermöglicht die Anpassung an unterschiedliche Spannungen und Leistungsanforderungen. Das Dev-Kit für Motorsteuerung lässt sich problemlos mit einer breiten Palette von Sensoren, Encodern, UARTs (RS232), CAN-Bussen, EEPROMs verbinden und verfügt über zusätzliche digitale und analoge I/Os, um alles anzuschließen, was für die Kundenanwendung erforderlich ist.
Mit seinem leistungsstarken Prozessor ermöglicht VIPER die Einbindung kundenspezifischer Funktionen. Neben der Bewegungssteuerung kann es Nutzungsdaten protokollieren, Fehler überwachen, Einstellungen für das Geräteverhalten speichern und Software-Updates erleichtern. Im Kern bietet VIPER eine vollständige Anpassung an die Kundenbedürfnisse und ermöglicht die Entwicklung einzigartiger Lösungen, die genau den Anforderungen des Kunden entsprechen.
Hauptmerkmale von VIPER
- Ausgangsleistung bis zu 1 kW (skalierbar)
- Phasenströme -68A bis 68A
- Versorgungsspannung 8 bis 80V
- Wirkungsgrad bis zu 98% bei 800 W
- Unterstützte Motoren: BLDC / PMSM / IPM / Schrittmotoren (Micro-Stepping)
- 3-phasige sensorlose Sinuswellensteuerung basierend auf FOC (Field Oriented Control)
- Geschützte Ausgänge und konfigurierbare Flankenschaltung (EMC)
- Flexible Plattform für kundenspezifische Funktionalitäten
- Vollständige Matlab/Simulink-Modelle zur Entwicklung des erforderlichen Regelalgorithmus verfügbar
- Erweiterbar mit einem Bootloader für Software-Updates und PC-Tooling für Konfiguration und Protokollierung
Welche Funktion hat eine Motorsteuerung?
Welche Funktion hat eine Motorsteuerung?
Eine Motorsteuerung (Motorregler) bestimmt, wie ein elektrischer Motor arbeitet, indem sie Drehzahl, Drehmoment und Energieeffizienz regelt.
In Anwendungen wie batteriebetriebenen Geräten, hydraulischen Systemen oder mobilen Maschinen sorgt sie dafür, dass Systeme:
- effizient arbeiten
- unter Last stabil bleiben
- auch unter anspruchsvollen Bedingungen zuverlässig funktionieren
Ohne präzise Motorsteuerung kann selbst ein hochwertiger Motor seine Leistung nicht konstant abrufen.
Warum wird Motorsteuerung immer wichtiger?
Warum wird Motorsteuerung immer wichtiger?
Motorsteuerung ist eine Schlüsseltechnologie für die Elektrifizierung mobiler Maschinen und industrieller Anwendungen.
Der Trend geht hin zu:
- batteriebetriebenen Systemen (12–48 V)
- höherer Energieeffizienz
- kompakten, leistungsstarken Maschinen
Standardlösungen stoßen dabei oft an ihre Grenzen.
Moderne Motorsteuerung ist notwendig, um dynamische Lasten, raue Umgebungen und kritische Anwendungen zuverlässig zu beherrschen.
Was ist die VIPER Motorsteuerung?
Was ist die VIPER Motorsteuerung?
VIPER ist eine leistungsstarke Motorsteuerung von Kendrion, entwickelt für Anwendungen, bei denen Standardlösungen nicht ausreichen.
Sie ist ausgelegt für:
- hohe dynamische Lasten
- raue Umgebungsbedingungen
- dauerhaft zuverlässigen Betrieb
Damit eignet sich VIPER besonders für kritische Anwendungen mit hohen Anforderungen an Zuverlässigkeit.
Für welche Anwendungen ist VIPER geeignet?
Für welche Anwendungen ist VIPER geeignet?
Die VIPER Motorsteuerung ist ideal für batteriebetriebene und hydraulische Anwendungen in anspruchsvollen Umgebungen.
Typische Einsatzbereiche:
- Land- und Forstmaschinen
- Baumaschinen
- mobile Hydrauliksysteme
- batteriebetriebene Maschinen (12–48 V)
Besonders geeignet für Anwendungen mit wechselnden Lastbedingungen und hohen Anforderungen an Robustheit.
Was unterscheidet VIPER von anderen Motorsteuerungen?
Was unterscheidet VIPER von anderen Motorsteuerungen?
VIPER wurde für den realen Einsatz entwickelt, nicht nur für Laborwerte.
Vorteile im Überblick:
- Vollvergossenes Design schützt vor Wasser, Staub und Vibration
- Sensorlose Motorsteuerung reduziert Komponenten und Ausfallrisiko
- Stabile Leistung bei dynamischen Lasten ohne Leistungsabfall
- Robuste Hardware für raue Umgebungen
Im Gegensatz zu vielen Lösungen ist VIPER darauf ausgelegt, Leistung dauerhaft bereitzustellen, nicht nur kurzfristige Spitzenwerte zu erreichen.
