Elektromechanische Drehverriegelung für Schwenktüren im Maschinen-, Anlagen- und Gerätebau

Einbaufertig, sicher und kompakt

Industrielle Anwendungen benötigen professionelle Verriegelungssysteme, die eine hohe Sicherheit für den Anwender und die Funktionalität bieten. Kendrion ist mit einem breiten Portfolio an elektromechanischen Schlössern Spezialist auf dem Gebiet der Verschlusstechnik.

Unsere neue, einbaufertige elektromechanische Drehverriegelung ist speziell auf die Kompressionsverriegelung ausgelegt. So können Anwendungen in denen Feuchtigkeit, Temperaturen oder Gase behandelt werden, sicher abgedichtet und verriegelt werden.

Die elektromechanische Drehverriegelung basiert auf einem bistabilen Umkehrhubmagneten, der auch bei hohen Umgebungstemperaturen für eine sichere Verriegelung sorgt. Der Einbau des flachen und robusten Schlosses erfolgt vertikal auf der linken Türseite. Die Drehverriegelung verfügt über zwei Mikroschalter, mit deren Hilfe die Positionen "Tür geschlossen" und "Tür verriegelt" überprüft werden. Außerdem wurde ein Notöffnungsmechanismus realisiert.


Häufige Anwendungsgebiet sind


  • Professionelle Waschmaschinen

  • Industrie-Backöfen und Kombidämpfer

  • Klimakammern und Umweltsimulationsanlagen

  • Prozess- und Laborsterilisatoren und Inkubatoren





Vorteile auf einen Bick

  • Flaches und robustes Design mit Notentriegelung
  • Einbaufertiges Schloss
  • Bistabiler Umkehrhubmagnet geeignet für hohe Umgebungstemperaturen
  • Zwei bis drei Sensoren für die Schließ- und Verriegelungsposition
Technische Daten
Betriebsspannung 24 V DC & 12 V DC (andere Spannungen auf Anfrage)
Einschaltdauer 15%
Nennleistung 24 W (kurze Impulse min. 100 ms and max. 2 s)
Abmessung (Breite x Länge x Tiefe) Breite 70 mm, Länge 174 mm und Tiefe 30 mm
Dichtungskompressionsweg 4 mm

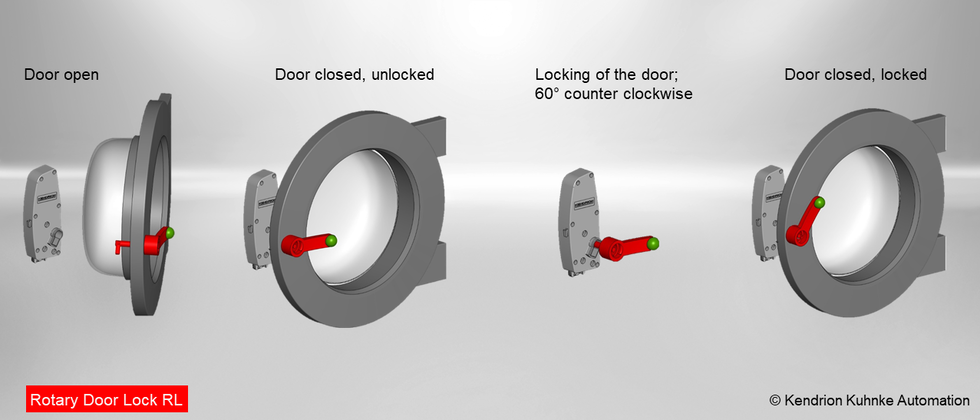

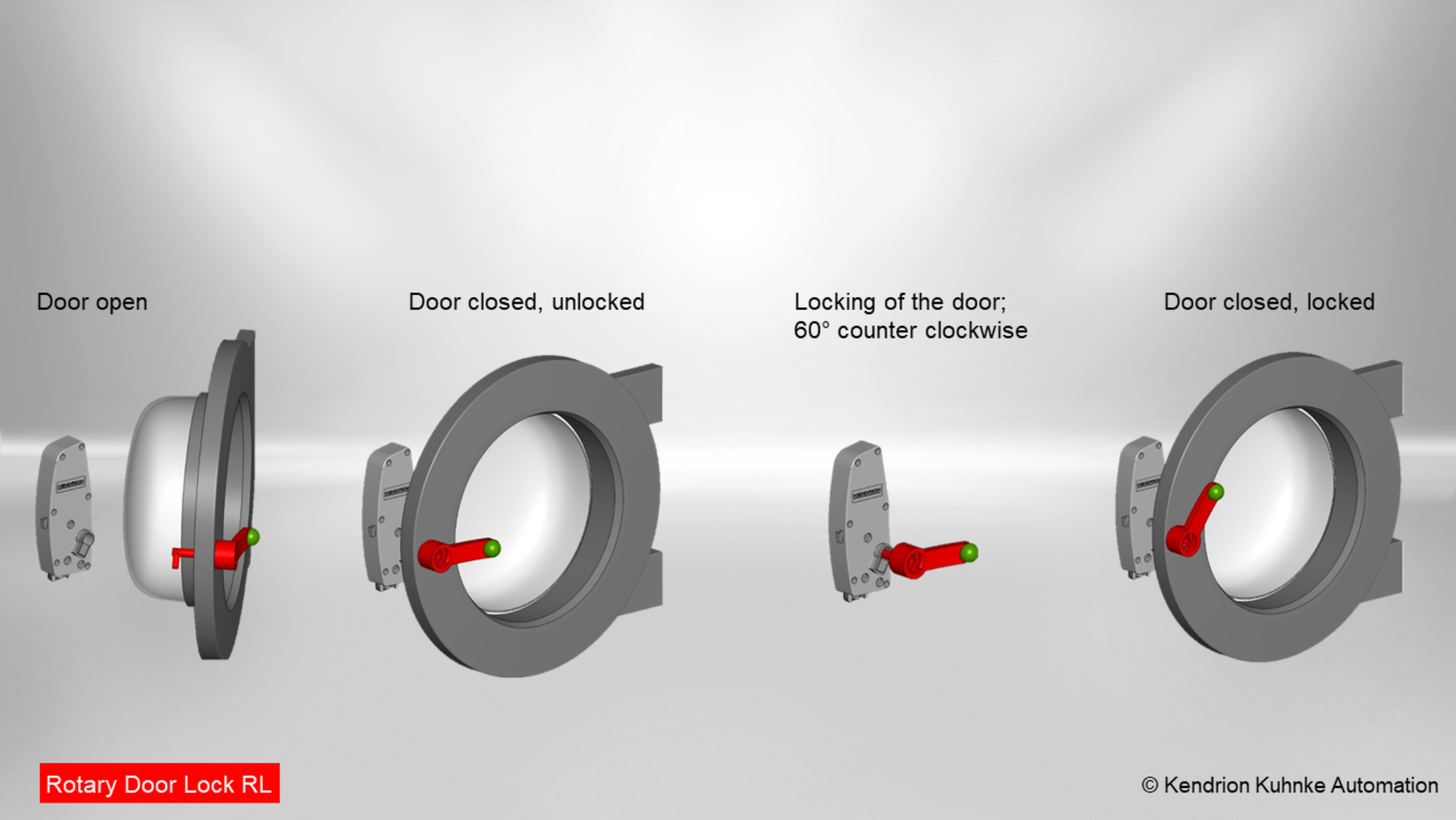

Drehwinkel 60°
Montage Installation auf der linken Seite, Scharnier rechts
Dichtungskompression Bis zu 400 N
Sensoren 2 bis 3 Mikroschalter zur Erkennung “Tür geschlossen” und “Tür verriegelt”
Umgebungstemperatur 5 – 80° C
Lebenserwartung 30.000 Zyklen
Vibrations-Resistenz Bis zu 14 g in allen Achsen
Elektrische Verbindung Lumberg: 3545-1 08 K00 M13S01
Zertifikat RoHS und UL-gelistete Materialien

Downloads

Datenblätter
Datenblatt | Rotary Door Lock RL (elektromechanische Drehverriegelung)
pdf - 793 KB
Broschüren und Flyer
Anwendungsbeispiel | Professionelles Waschmaschinen Schloss (Rotary Door Lock)
pdf - 266 KB
Broschüren und Flyer
Anwendungsbeispiel | Die optimale Waschmaschinenverriegelung für Imesa
pdf - 300 KB
Broschüren und Flyer, Datenblätter
Digitaler Katalog | Locking Line: Produkte und Anwendungen
pdf - 11 MB
