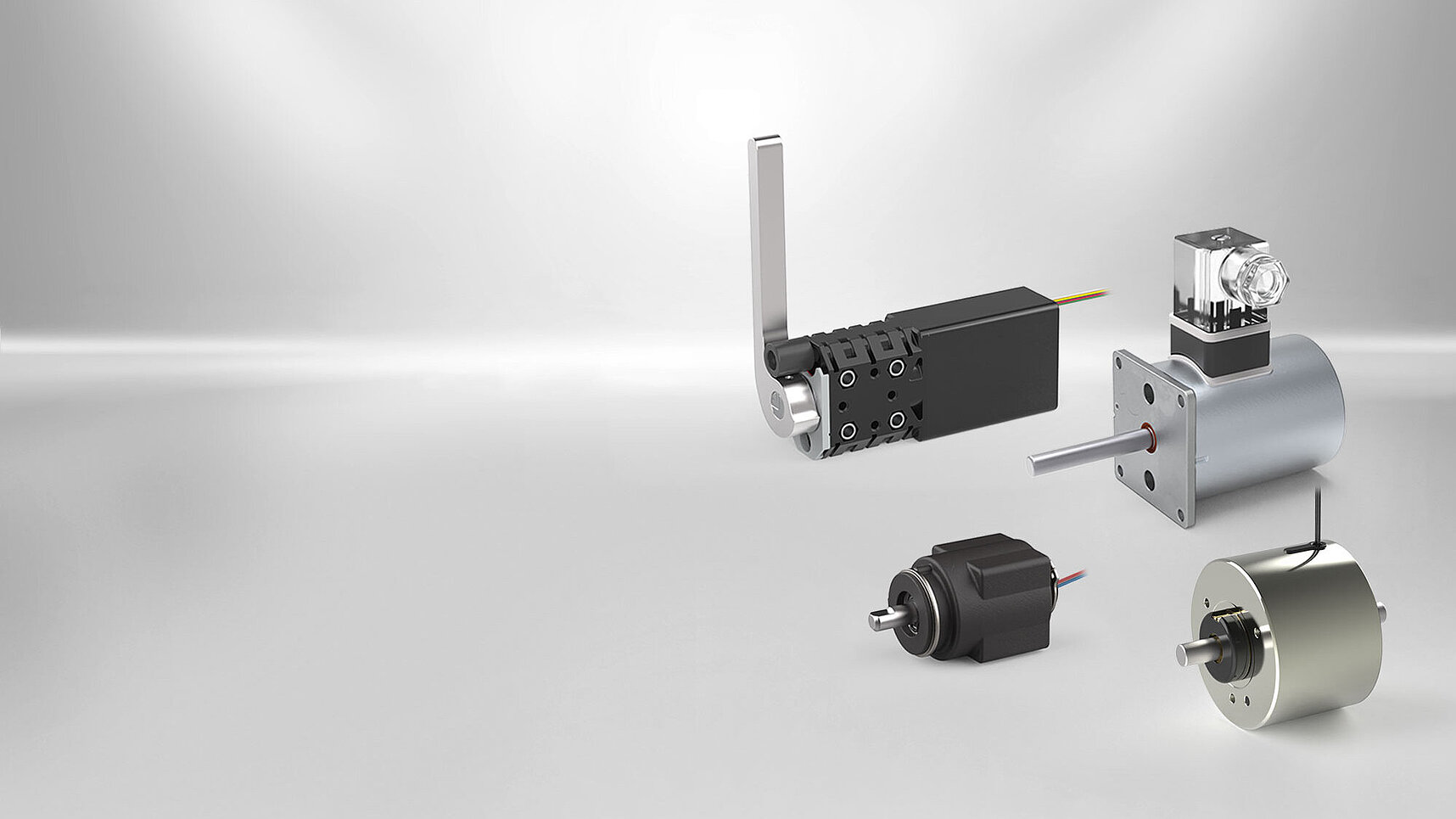

Monostabile Drehmagnete der Serie D & E (ehemals Kuhnke Drehmagnete):
Diese universell einsetzbaren Drehmagnete sind sich mit einer kugelgelagerten Welle ausgestattet und sorgen für einen spielarmen, schnellen und langlebigen Betrieb. Sie sind in unterschiedlichen Ausführungen als Einfachdrehmagnet mit Rückholfeder oder als Umkehrdrehmagnet mit zwei Spulen erhältlich. Sonderausführungen mit speziellen Applikationen wie beispielsweise Steckkontakte, Modifizierung der Welle oder kundenspezifische Befestigungsbohrungen sind auf Anfrage möglich.Kompakte bistabile Drehmagnete CDR

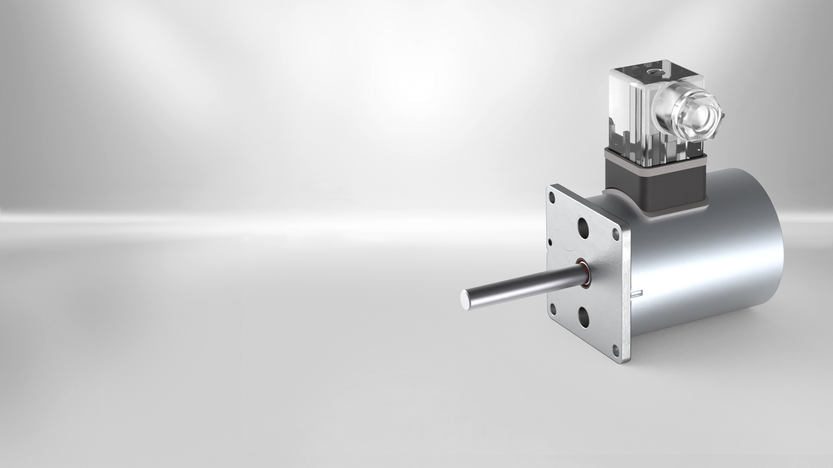

Dieser kugelgelagerte Drehmagnet überzeugt besonders in Anwendungen mit begrenztem Bauraum. Schnelles Schalten und das Stromlose Halten der Endlagen sind weitere Vorteile dieser Bauweise. Optional können die Drehmagnete mit Hallsensoren und Dämpfer ausgestattet werden.Bistabile Drehmagnete PDM
Diese Drehmagnete überzeugen durch extrem schnelle Schaltzeiten und einem hohen Haltemoment. Sie wurden speziell für anspruchsvolle Sortier- und Betätigungsaufgaben optimiert; sie werden beispielsweise zur schnellen und lagerichtigen Sortierung von Briefe, Banknoten oder Pakete eingesetzt.Bistabile Shuttle-Drehmagnete BSM
Beim Shuttle-Magnet wurde der Drehmagnet BSM043 um einen Aluminiumfinger erweitert. Mit seinem bistabilen Design und einem Drehwinkel von 90° wird die Baugruppe zum sicheren Ein- und Auslagern in modernen Shuttle-Lagersystemen eingesetzt.
Vielfältiger Einsatz der Drehmagnete
Mono- und bistabile Ausführungen möglich
Funktionsweise
Drehmagnete (auch Rotationsmagnete) sind ebenso wie Hubmagnete Aktoren. Sie führen über einen definierten Drehwinkel eine Drehbewegung mit einem bestimmten Drehmoment aus. Die Funktionsweise der Drehmagnete von Kendrion kann sowohl monostabil als auch bistabil sein. Das monostabile Design erfolgt die Rückstellung mit Hilfe einer Feder. Das bistabile Konzept basiert auf der Umpolung der Versorgungsspannung, wodurch bei einem polarisierten System die Änderung der Drehrichtung erfolgt. Wegen der kurzen Schaltzeit und des permanenten großen Haltemomentes braucht das System nur wenig Strom und arbeitet deshalb energiesparend.
Einsatzgebiete
Bistabile Drehmagnete können Ihre Endpositionen beidseitig mit hohem Haltemoment fixieren. Damit verfügen sie über eine Eigenschaft, die zum Beispiel für den Einsatz in der Sortiertechnik zur Weichenstellung benötigt wird. Moderne Logistikkonzepte bauen auf das schnelle und zuverlässige Schalten mit Drehmagneten.
Neben der Weichenschaltung übernehmen Drehmagnete auch Stellaufgaben in Maschinen und Anlagen. Für die optimale Größe und Auslegung des Aktors können unsere existierenden Standards eingesetzt oder kundenspezifische Anpassungen vorgenommen werden. Das modulare Design der Kendrion Drehmagnete ermöglicht eine schnelle Umsetzung spezifischer Anforderungen.
Sichere Verriegelungen sind ein weiteres Anwendungsfeld der Drehmagnete. Das energiesparende, bistabile Konzept sowie die kompakte Größe unseres kompakten Drehmagneten sind entscheidend für den Einsatz als Drehriegel.
