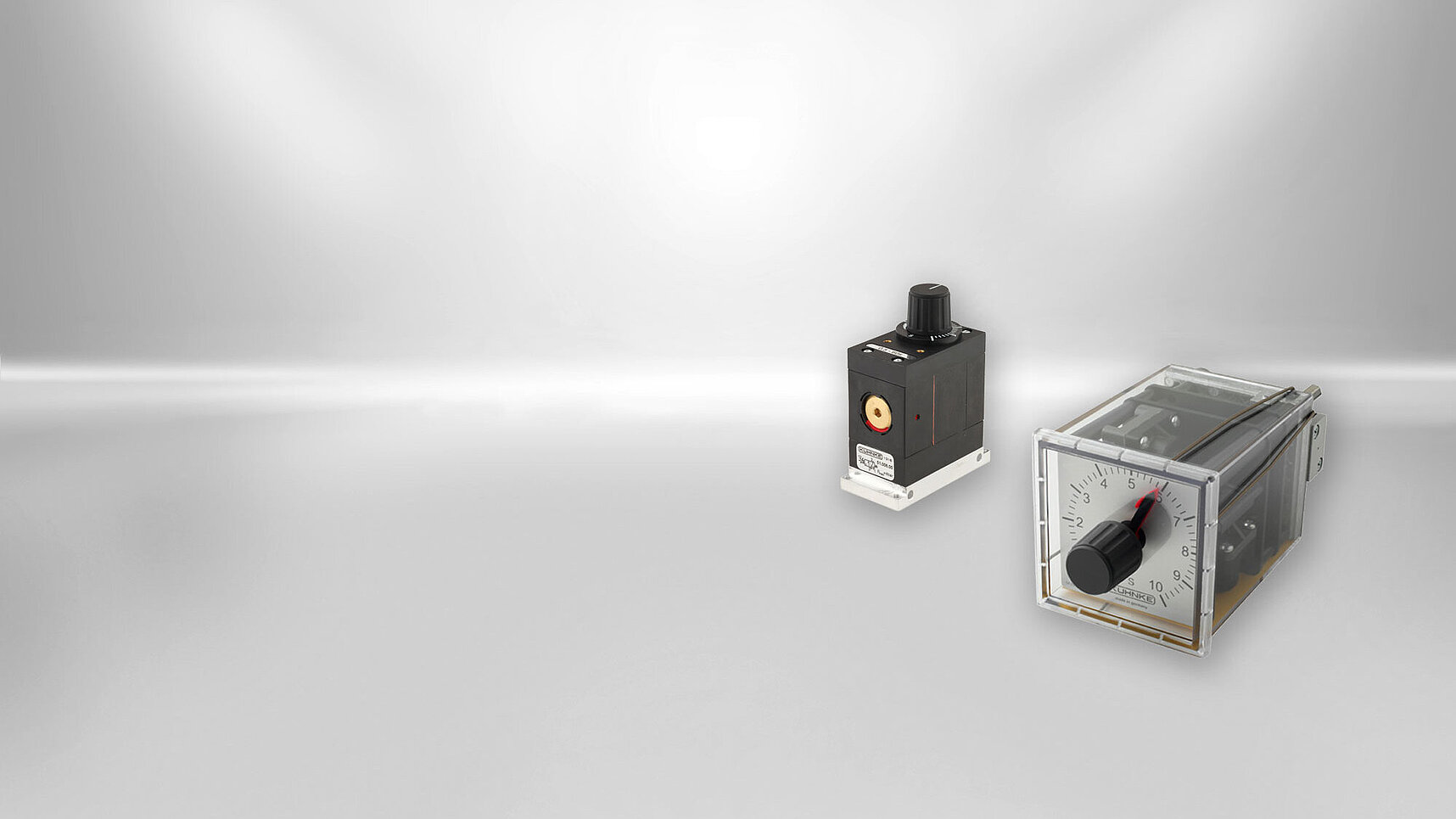

Pneumatische Zeitventile

Pneumatische KENDRION-Timer, auch Zeitverzögerungsventile genannt, dienen zur präzisen Zeitsteuerung von Drucksignalen.

Bei pneumatischen Zeitgliedern bzw. Zeitverzögerungsventilen von KENDRION handelt es sich um Ventile, die frei von jeglicher Elektrik auch in sensiblen Umgebungen eingesetzt werden können.

Die KENDRION Zeitglieder finden vorwiegend dort Verwendung, wo eine zeitlich präzise Steuerung von pneumatischen Drucksignalen erforderlich oder keine elektrische Spannungsversorgung verfügbar bzw. erlaubt ist.

Die KENDRION Zeitglieder für den Schalttafeleinbau arbeiten druckunabhängig. Die Zeitsteuerung erfolgt dabei durch ein fliehkraftgeregeltes Rotorsystem mit Untersetzungsgetriebe. Nach Ablauf der eingestellten Zeitverzögerung erfolgt die Ventilumsteuerung. Das angeflanschte 5/2-Wege Stahlschieberventil ermöglicht die ein- oder ausschaltverzögerte Funktion.

KENDRION Zeitglieder gibt es in 6 Zeitbereichen von 0,3 s bis zu 100 h.

Bei den KENDRION Kurzzeitergliedern wird die Zeitkonstanz durch ein einstellbares Vakuumprinzip erreicht, durch das auch eine steuerdruckunabhängige Funktion gegeben ist. Die KENDRION Kurzzeiter haben ein 3/2-Wege Sitzventil in NC (normally closed) oder NO (normally open) und sind in 3 Zeitabstufungen von insgesamt 0,5 s – 180 s erhältlich.



Vorteile im Überblick

  • Druckunabhängigkeit
  • Einfache Bedienung
  • Überschneidungsfreiheit

Allgemeine technische Informationen

Parameter Wert
Einstellbereiche 0,5 – 180 s, 0,3 s – 100 h
Laufzeitgenauigkeit ±1 bis ±2% FS (Full scale)
Ventilart Sitzventil (Schieberventil)
Betriebsart Vakuumprinzip (Rotorsystem)
Betriebsdrücke 1,5 – 8 bar (1,2 – 10 bar)

Downloads

Broschüren und Flyer, Datenblätter
Technischer Katalog | Pneumatische Zeitglieder
pdf - 42 KB
Betriebsanleitungen
Chemische Beständigkeit von Kunststoffen | Kendrion Ventile
pdf - 987 KB
