Vielfältige I/O-Testmöglichkeiten mit OCTOPUS
OCTOPUS ist eine robuste, modulare I/O-Testplattform, die entwickelt wurde, um die automatisierte Prüfung komplexer SPS-Installationen zu erleichtern. Sie zeichnet sich durch die gleichzeitige Simulation digitaler und analoger I/Os aus und verfügt über Triggerfunktionen, die die Ausführung und Steuerung einer Vielzahl von Testszenarien ermöglichen. Diese Szenarien können mit unserem intuitiven grafischen OCTOPUS-IDE-Tool erstellt und ausgeführt werden. Es ist auch möglich, direkt über Python-Skripte, LabVIEW- und MATLAB-Anwendungen auf die Funktionalität von OCTOPUS zuzugreifen.
OCTOPUS ist eine hervorragende Testplattform für technische Regressionstests, Factory Acceptance Tests (FAT) oder Site Acceptance Tests (SAT), die über große Entfernungen durchgeführt werden.
Die OCTOPUS-Plattform besteht aus fünf verschiedenen Modultypen, die alle gemeinsame Eigenschaften haben, die zusammen das OCTOPUS-System definieren.
TEMSY: Als Kernstück der OCTOPUS-Plattform bietet TEMSY eine USB-Schnittstelle zum Host-PC, auf dem die Testanwendung läuft. Es bietet eine leistungsbegrenzte Stromverteilung, Schnittstellenfunktionen und Synchronisierung für bis zu 100 I/O-Module. Mit zwei Trigger-Ein- und Ausgängen erleichtert es die nahtlose Integration externer Geräte.
TEMDI: TEMDI fungiert als digitales Eingangsmodul innerhalb von OCTOPUS. Jede TEMDI-Einheit verfügt über acht einzeln isolierte Anschlüsse, die jeweils mit zwei digitalen Eingängen ausgestattet sind.
TEMDO: OCTOPUS setzt TEMDO als digitales Ausgangsmodul ein. Jedes TEMDO-Modul verfügt über acht einzeln isolierte Anschlüsse mit je drei in Reihe geschalteten Ausgängen.
TEMAIO: TEMAIO ist das kombinierte analoge Eingangs- und Ausgangsmodul. Jedes TEMAIO-Modul besteht aus acht einzeln isolierten Anschlüssen mit zwei analogen Eingängen und zwei analogen Ausgängen.
TEMRTD: TEMRTD dient schließlich als 4-Draht-Widerstandsausgangsmodul. Jede TEMRTD-Einheit verfügt über acht einzeln isolierte Anschlüsse, die jeweils mit einem 4-Draht-Widerstandsausgang ausgestattet sind.
Eigenschaften der I/O Testplattform OCTOPUS
- Jedes Modul ist durch eine Einschaltstrombegrenzung "hotly swappable".
- Integrierter Temperatursensor
- Integrierte Stromversorgungsüberwachung
- Ferngesteuerte Reprogrammierung über Modbus, ohne Demontage
- Anzeige von Modulstatus, Rx/Tx-Aktivität und IO-Freigabe mit LEDs
- Abgeschirmte CAT5-Schnittstellenanschlüsse für Stromversorgung und Kommunikation
- Die Kommunikation zwischen den Modulen erfolgt über das Modbus-Protokoll über RS422 mit ausfallsicheren Transceivern
- Robust gegen Querverkabelung und PoE
- Möglichkeit der Verkettung von bis zu 16 Modulen
- Eindeutig adressierbar durch Hex-Drehschalter
- Robustes Gehäuse mit transparenter Abdeckung für direkte optische Rückmeldung von LED-Signalen und Begleittext
TEMSY - Das Herzstück der OCTOPUS-Testplattform
TEMSY ist mit seinen vielfältigen Funktionen das Herzstück der OCTOPUS-Plattform. Er verfügt über einen USB-Anschluss zur Verbindung mit den Testanwendungen, z. B. einem PC, Laptop oder Raspberry Pi. Es bietet eine inrush-begrenzte Stromverteilung für alle Modulstränge und verfügt über Triggerfunktionen zur Synchronisierung von Daten und Signalen mit oder durch andere Geräte. Die inrush-begrenzten Ausgänge ermöglichen den Austausch der Module im laufenden Betrieb (Hot Swapping).
- 16 Verbindungen: Mit Hilfe von RS422-RJ45-Anschlüssen kann TEMSY bis zu 100 TEMDO-, TEMDI-, TEMAIO- und TEMRTD-Module verbinden. Jeder Anschluss unterstützt maximal 16 Module durch Daisy-Chaining
- 4W4 D-SUB Stromanschluss: Ausgelegt für 24 - 48V Bus-Spannung
- Stromversorgungs-Diagnose: LEDs bieten Echtzeit-Diagnose der Stromversorgung für jeden Anschluss
- Parallele Inrush-begrenzte Ausgänge: TEMSY dient als Stromquelle für angeschlossene Modulstränge und bietet 16 parallele, einschaltbegrenzte Ausgänge. Diese Ausgänge sind überstromgeschützt und widerstandsfähig gegenüber Hot Swapping.
- Trigger-Eingänge und -Ausgänge: TEMSY verfügt über zwei Eingangs- und zwei Ausgangstriggeranschlüsse über BNC-Stecker
- Standard-USB-Schnittstelle: Mit einer Standard-USB-Schnittstelle ermöglicht TEMSY das Auslesen und Steuern der angeschlossenen Module
- Zentrale Trigger-Verteilung: TEMSY bietet eine zentrale Triggerverteilung für alle angeschlossenen Module, wodurch die Synchronisierung der Ein- und Ausgänge vereinfacht wird.
TEMDI - Das Digitale Input-Modul der OCTOPUS I/O Testplattform
TEMDI ist das digitale Eingangsmodul innerhalb der OCTOPUS-Plattform. Es dient als Gateway für die Überwachung von digitalen Signalen, die von industriellen Systemen stammen. Mit TEMDI können Sie SPS-Ausgänge oder digitale Sensorausgänge überwachen und nutzen, was die Ausführung verschiedener Testszenarien erleichtert.
- 16 Digital Inputs: Jedes TEMDI-Modul bietet 16 digitale Eingänge, die alle galvanisch getrennt sind, um Signalintegrität und Zuverlässigkeit zu gewährleisten.
- Potential free inputs
- 3V3 logic level inputs bis zu 24V, ± 36V tolerant
- Minimale Belastung der PLC-Ausgänge
- Input Status Anzeige: Mit LEDs ausgestattet, bietet TEMDI eine separate Anzeige des Eingangsstatus.
- Industriell standardisierte M12-Steckverbinder: TEMDI verwendet industriell genormte M12-Steckverbinder.
TEMDO - Das digitale Output-Modul der OCTOPUS I/O-Testplattform
TEMDO ist das digitale Output-Modul der OCTOPUS-Plattform. TEMDO verfügt über acht digitale Ausgänge, die die digitalen Eingänge von industriellen SPS-Systemen steuern können. Mit TEMDO können z.B. verschiedene Verriegelungsszenarien simuliert werden, um SPS-Software-Regressionstests schnell und konsistent durchzuführen.
- Acht Digitale Output Kanäle: TEMDO verfügt über acht digitale Ausgangskanäle, die jeweils mit drei potentialfreien, seriell geschalteten Kontakten ausgestattet sind.
- Qualifiziert für redundante Sicherheits-SPS-Inputs
- Hohe Impedanz beim Einschalten/Rücksetzen
- Überstromschutz ab 100mA
- Spannung: ± 30V maximal differentiell, ± 36V single ended
- Closure Generation: Schließfähigkeit zwischen 2 Sicherheits-SPS-Schleifen
- Separate Output Status-Anzeige mit LEDs
- Industriell genormte M12-Steckverbinder, Pin-kompatibel mit gängigen PLC-Systemen
TEMAIO - Das Analoge I/O Modul der OCTOPUS I/O Testplattform
TEMAIO ist das analoge Input/Output-Modul der OCTOPUS-Plattform. TEMAIO hat ein analoges Eingangs-Frontend und ein analoges Ausgangsmodul. Die Ausgangsspannungen werden direkt mit analogen Eingängen gemessen, um den Ausgangswert zu verifizieren. Die Strom-/Spannungsausgänge von TEMAIO können Sensorstromschleifen (4-20mA) oder Sensorspannungsausgänge (0-10V) simulieren. Zusätzlich zur Echtzeit-Ausgangsüberwachung können die Analogeingänge auch externe Analogspannungen überwachen.
- 16 programmierbare analoge Strom- oder Spannungsausgänge
Strombereich: ± 24mA, 16bit
Spannungsbereich: ± 12V, 16bit - 16 kontinuierlich messende analoge Spannungseingänge
Input-bereich: ± 32.8V, 16bit - Separate Input/Output-Status Anzeige mit LEDs
- “Soft”-galvanisch getrennte Ein-/Ausgangskanäle
- Industriell genormte M12-Steckverbinder, Pin-kompatibel zu gängigen SPS-Systemen

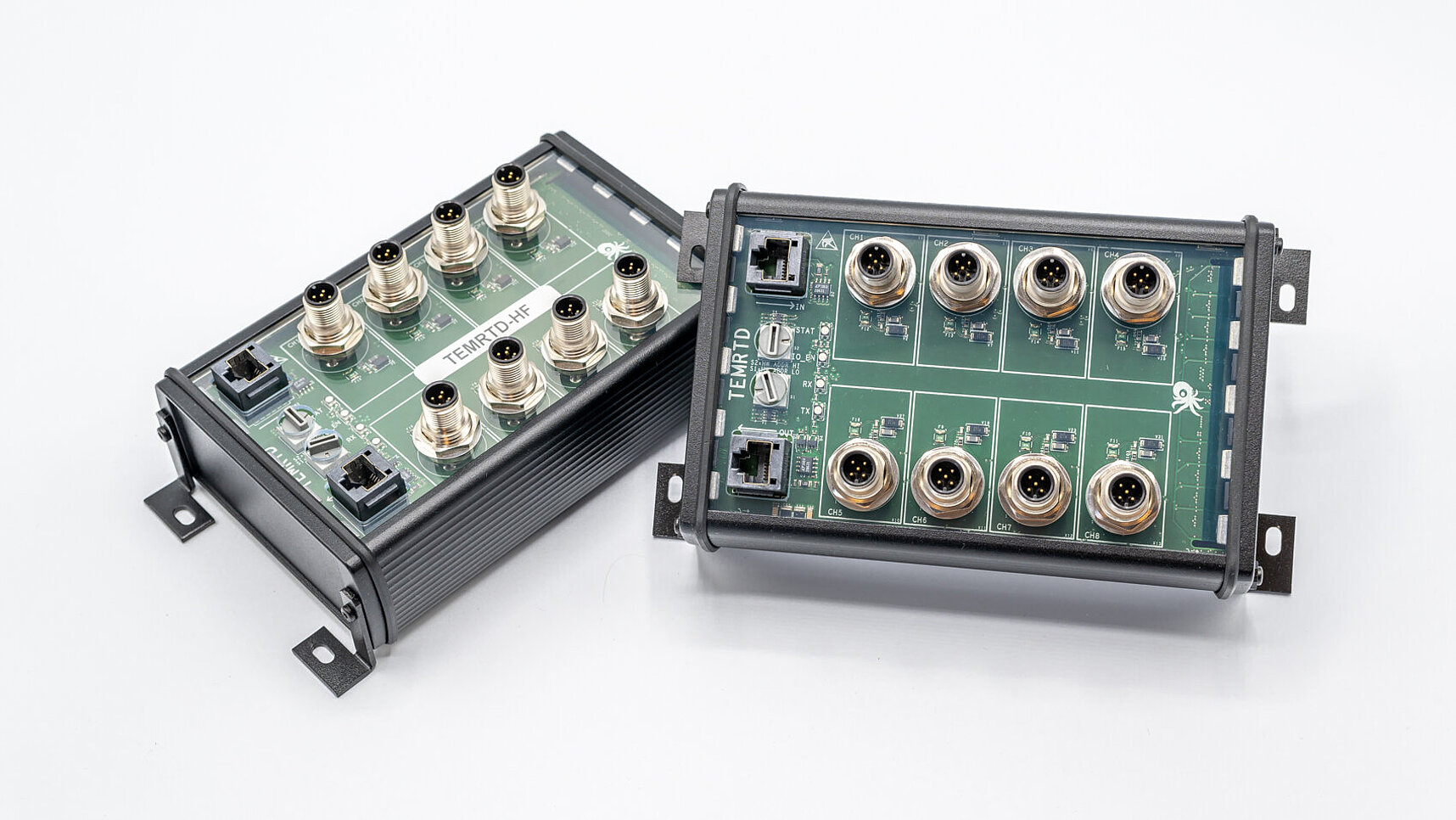

TEMRTD - das Restistenzsynthesemodul der OCTOPUS-Plattform
Das TEMRTD ist ein Widerstandssynthesemodul in der OCTOPUS-Plattform zur Simulation von resistiven Temperatursensoren. Es sind drei Bereiche definiert, um häufig verwendete Sensortypen mit höherer Auflösung und Genauigkeit zu simulieren.
- Acht programmierbare 4-Leiter-Widerstands-Synthese-Ausgänge
3kΩ bis 33kΩ Bereich, <0.2%, 16bit
300Ω bis 3kΩ Bereich, <0.5%, 16bit
10Ω bis 300Ω Bereich, <3%, 16bit
100Ω bis 300Ω Bereich, <1% - Autoranger Funktion, kann je nach Bedarf ein- oder ausgeschaltet werden
- 'Soft'-galvanisch getrennte Ausgangskanäle
- Refresh rate: 100Hz möglich
- Input protection: bis zu ± 24V, mit Spitzenwerten bis zu ± 33V
- Maximaler Messstrom:
400uA im 33kΩ Bereich
4mA im 3kΩ Bereich
15mA im 300Ω Bereich
