Elektromagnetische Bremsen für Servomotoren

Servomotoren sind für moderne, elektronisch gesteuerte Antriebssysteme mit großem Regelbereich, hoher Dynamik und extremer Positioniergenauigkeit konzipiert. Sie werden erfolgreich in der Fabrikautomation, in Verpackungsmaschinen, in der Robotik und in der Elektronikfertigung eingesetzt.

Funktionsprinzip

Im Prinzip handelt es sich um Drehstrom-Synchronmotoren mit permanenterregtem Rotor. Der komplette Antriebsstrang besteht aus einem Servomotor mit elektromagnetischer Bremse, einem Umrichter mit Zwischenkreis und einem im Servomotor integrierten Geber (z.B. Resolver). Durch den Einsatz von Permanentmagneten mit relativ hoher magnetischer Flussdichte bietet diese Motorbauart entscheidende Vorteile gegenüber konventionellen Antrieben, wie z.B. kleinere Abmessungen bei reduzierter Masse, geringeres Massenträgheitsmoment, höhere Drehmomentüberlastbarkeit, höherer Wirkungsgrad und höheres Beschleunigungsvermögen bei Ausgleichs- und Reversiervorgängen.

Die Anwendung bestimmt die Bremse

Es gibt zwei elektromagnetische Bremsprinzipien, die in Servomotoren eingesetzt werden können: Permanentmagnetbremsen und Federkraftbremsen. Die Wahl zwischen diesen beiden Systemen hängt von den spezifischen Anforderungen der Anwendung ab.

Konzipiert für den integrierten Einbau im Motor

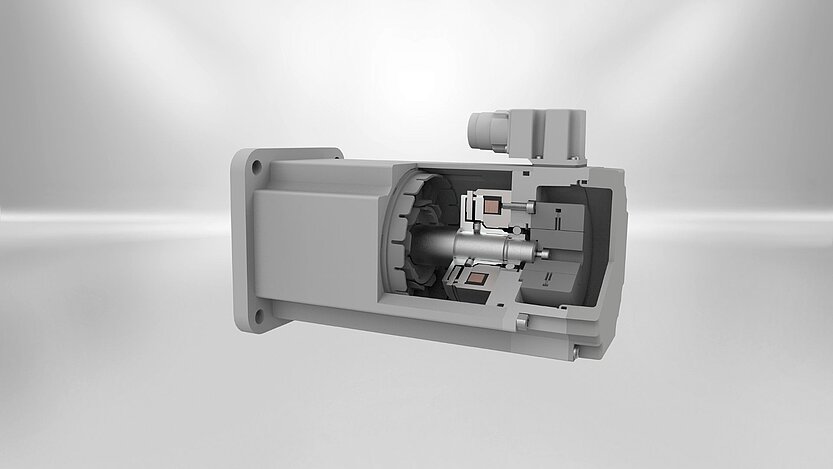

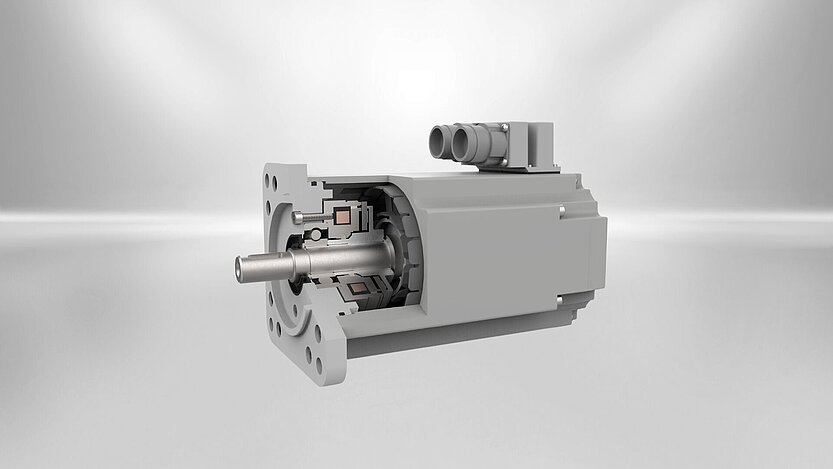

A- und B-seitige Einbaulage am Fest -und Loslager möglich
Einfache und vielseitige Installationsmöglichkeiten
Variable Welle-Mitnehmer-Anbindung

Konzipiert für den integrierten Einbau im Motor
A- und B-seitige Einbaulage am Fest -und Loslager möglich
Einfache und vielseitige Installationsmöglichkeiten
Variable Welle-Mitnehmer-Anbindung

Federkraftbremsen der Servo Line von Kendrion für den integrierten Einbau in Servomotoren

Drehmomentbereich 0,27 Nm bis 70 Nm
Größen von 32 mm bis 164 mm verfügbar
Hohe Leistungsdichte durch patentierte Luftspaltverstellung
Standard-Temperaturbereich von -15°C bis +120°C

Federkraftbremse der Servo Slim Line von Kendrion für den Einsatz in fahrerlosen Transportsystemen und in der Robotik

Drehmomentbereich von 0,27 Nm bis 8 Nm
Größen von 32 mm bis 127 mm verfügbar
Schlankes und platzsparendes Design
Geeignet für Hohlwellenmotoren
Temperaturbereich von -10°C bis +100°C

Kendrion HT Line Permanentmagnetbremse für den Einsatz in Industrierobotern und Automatisierung

Drehmomentbereich 0,1 Nm bis 280 Nm
Baugrößen von 19,3 mm bis 205 mm verfügbar
Höchste Leistungsdichte auf kleinem Bauraum
Erweiterter Temperaturbereich bis zu -40°C möglich

Permananetmagnetbremse PM Line von Kendrion für den Einsatz in Robotik und Windkraft

Drehmomentbereich 0,01 Nm bis 240 Nm
Größen 14 mm bis 200 mm verfügbar
Restmomentfreies Öffnen
Temperaturbereich von -5°C bis +120°C

Drehmomentbereich von 5 Nm bis 40 Nm
Größen 83 mm bis 147 mm verfügbar
Haltebremse mit Notstopp-Funktion
Flaches und platzsparendes Design

Servomotoren sind für ein breites Anwendungsspektrum ausgelegt und zeichnen sich durch hohe Dynamik und präzise Positionierung aus. Um diese Eigenschaften zu ergänzen, bietet Kendrion Bremsen an, die den Anforderungen eines Servomotors entsprechen.
