Effiziente Antriebsregler für kleine und mittlere Leistungen
Kendrion bietet mit den FIO Drive Control und den FIO Stepper Control Modulen kompakte Antriebsregler für den kleinen und mittleren Leistungsbereich. Dabei sind die Antriebsregler einfach in die modulare FIO Systeme integrierbar - entweder als dezentrales I/O System mit einem EtherCAT-Buskoppler oder als eigenständige Antriebssteuerung mit einer CODESYS SPS FIO Controller. Die FIO Drive bzw. Motion Module bieten eine effiziente und präzise Bewegungssteuerung in Ihrer Maschine. Je nach Anwendung und Art des Motors bieten wir im Bereich Motion die passende Lösung.
Der kompakten Antriebsregler FIO Drive Control Modul ist universell für den Betrieb sowohl von Schrittmotoren als auch von bürstenlosen Gleichstrommotoren (BLDC Motoren) mit bis zu 15 A Spitzenstrom einsetzbar.
Gerade beim Einsatz von Schrittmotoren sorgt die magnetfeldorientierte Vektorregelung mit Sinuskommutierung für hohe Dynamik, hohen Wirkungsgrad, große Laufruhe und geringe Laufgeräusche. In diesem Servo-Betrieb werden Schrittfehler während der Fahrt korrigiert und Lastwinkelfehler innerhalb eines Vollschrittes ausgeglichen. Durch die ständige Überwachung des Motorstromes liefert der Regler nur so viel Strom wie nötig und spart damit Energie.
Für einfache Schrittmotoranwendungen - wie zum Beispiel Formatverstellungen oder Klappensteuerung - bietet sich das kostenoptimierte 3 Achs-Stepper-Modul an. Auf kleinsten Bauraum können hier 3 Achsen optimal positioniert werden.
Motion Control - Mit unseren FIO I/O Modulen jetzt noch einfacher
Dank der PLC Open Bausteine ist die Inbetriebnahme ein Kinderspiel. Innerhalb von nur 5 Minuten können Sie das System einsatzbereit machen, wodurch Sie Zeit und Ressourcen sparen. Die intuitive Bedienung ermöglicht eine schnelle Integration in Ihre Anwendung.
Entdecken Sie unsere Antriebsregler im Überblick

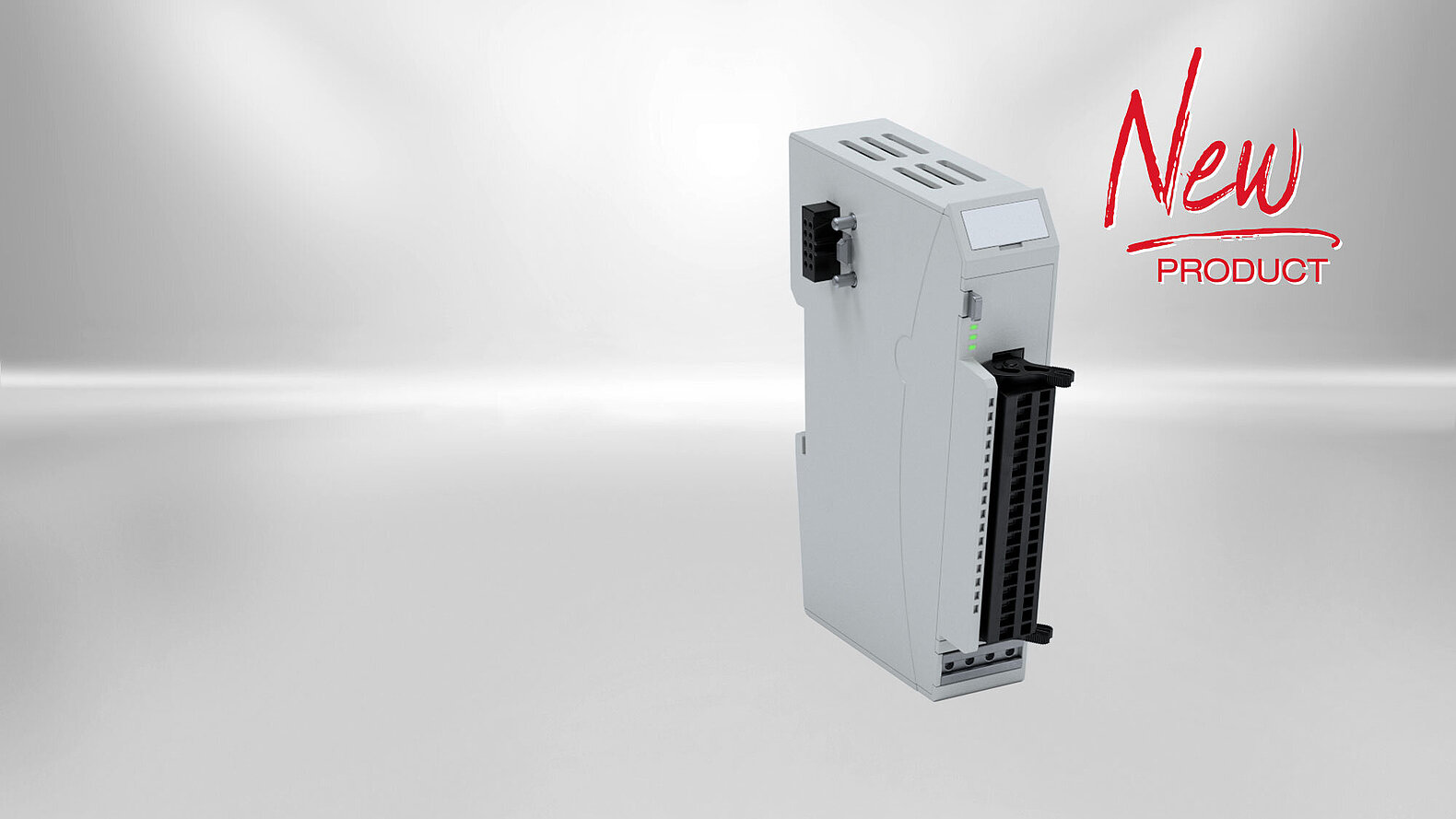

NEU: Kuhnke FIO Stepper Control
Die kompakte Steuerung für 3-Achs-Schrittmotoren
Das neue Kuhnke FIO Stepper Control Modul ist die ideal Steuerung von Anwendungen mt kleinen Schrittmotoren (1,8 Aeff) und bietet drei unabhängige Achs-Interfaces. Je Motor stehen zwei Ausgänge für die Motorphasen A und B, ein Bremsenausgang, ein Eingang für Referenzschalter, 2 Endlageneingänge sowie die Motorversorgung im Bereich von 12 bis 48 V DC zur Verfügung.

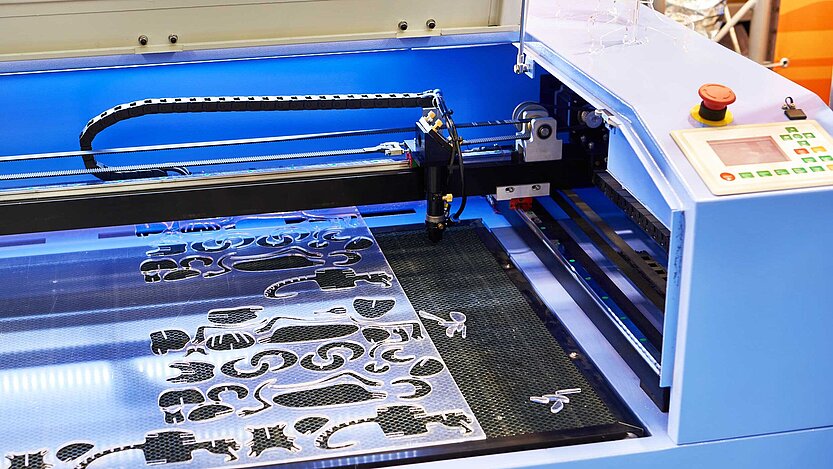

Das Motion Modul bietet außerdem die Konfiguration dreier Betriebsarten nach CAN over EtherCAT (CoE)/DS402 ( Positioniermodus(Absolut / relative) PP; Geschwindigkeitsmodus PV; Referenzmodus HM). Das Stepper Control Modul bietet die Möglichkeit x-y-z-Portale mit nur einem Modul anzusteuern und ist somit die preisoptimierte Alternative zum funktionsoptimierten FIO Drive Control Modul.
Wie all unsere I/O-Systeme ist das FIO Stepper Control erweiterbar mit Kuhnke FIO Modulen. Durch seine kompakte Bauform ist er für den schnellen Einbau durch Hutschienenmontage mit zentralem Frontstecker geeignet.

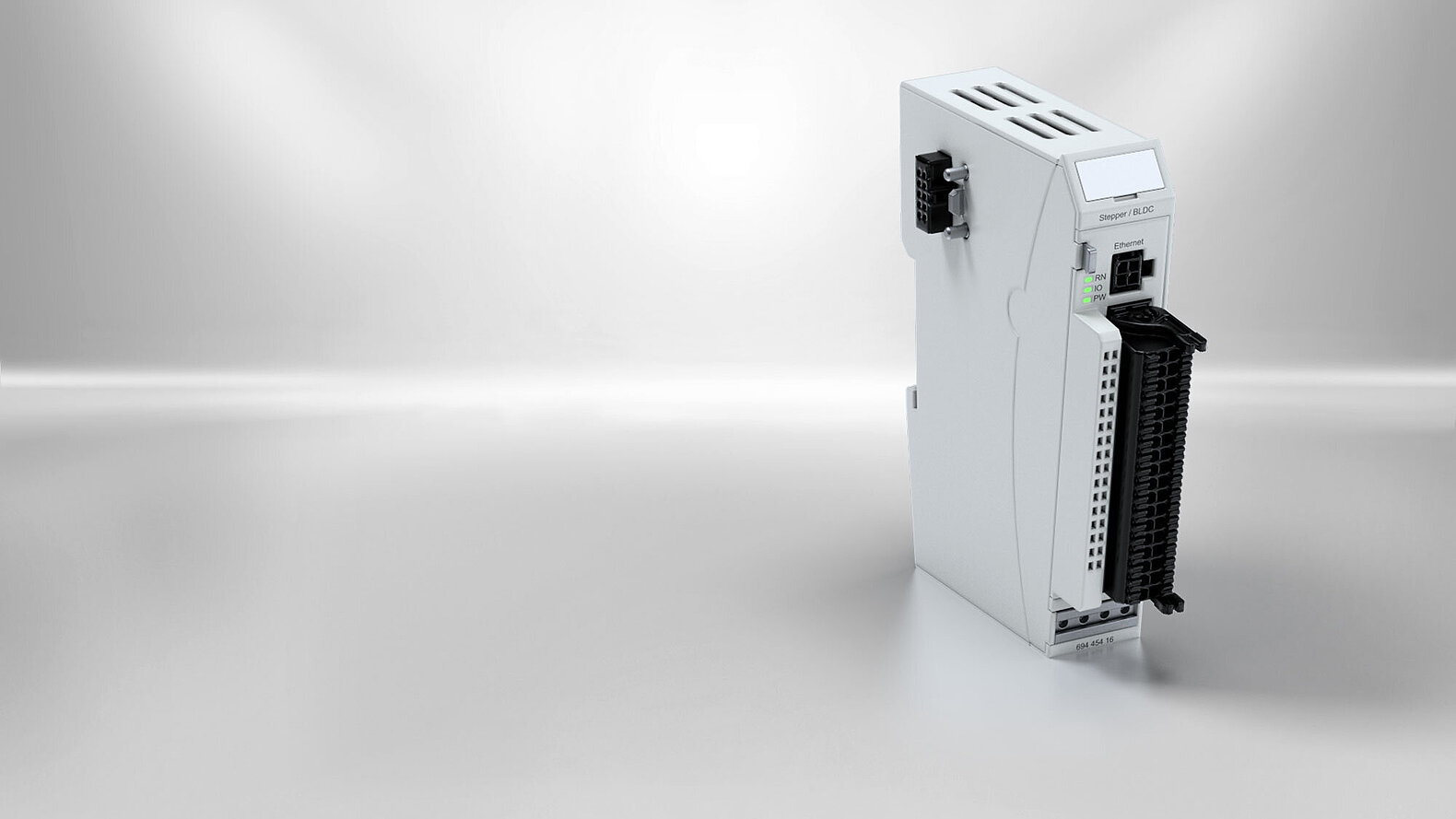

Kuhnke FIO Drive Control
Der universell einsetzbare Antriebsregler
Das Kuhnke FIO Drive Control Modul überzeugt bei der Steuerung von 2 Phasen Schrittmotoren als auch von bürstenlosen Gleichstrommotoren durch seine hohe Funktionalität bei gleichzeitig kompakter Bauweise. Es verfügt über integrierte Ausgänge für den Motor und Bremse sowie über digitale Eingänge für den Inkrementalgeber, Hallgeber, 5 DI.
Zur optimalen Steuerung bietet das Modul neben den Referenzfahrten nach DSP402 die Betriebsarten Interpolation (cyclic synchronous position mode), Positionierbetrieb und Drehmomentregelung.
Der modulare Antriebregler bietet weiterhin folgende Vorteile:
- hohe Dynamik
- hohen Wirkungsgrad
- hohen Energieeffizienz
- UL-Zulassung für die USA und Kanada (cULus)
Zum FIO Drive Control im ProductFinder
Vorteile auf einen Blick
Für Schrittmotoren mit großem Drehmoment
Kompakte Bauweise
CODESYS SoftMotion Bibliothek
Norngerechte Ansteuerung (DS402)
EtherCAT
Servo Regler (BLDC, Stepper)
Closed Loop Betrieb für Stepper Motoren
Einfache Konfiguration, schnelle Signalprüfung
CODESYS SoftMotion Bibliothek
EtherCAT mit Synchronisation (distributed clocks)
Kompakt und modular anreihbar
