Flachgreifer
Permanent-magnetische Flachgreifer für zuverlässiges Halten und Greifen
Permanent-magnetische Flachgreifer von Kendrion sind in verschiedenen Größen, Materialien und Ausführungen verfügbar. Sie werden aus Hartferrit, NdFeB oder SmCo, sowie mit Edelstahl- oder verzinktem Gehäuse hergestellt. Vielfältige Bauformen wie Gewindebuchsen, Gewindezapfen und verschiedene Bohrungen sind möglich. Aufgrund ihres Aufbaus verfügen die Flachgreifer über nur eine Haftfläche. Von anderen Flächen des Magnetkörpers geht keine Kraftwirkung aus. Die Permanentmagnete sind alterungsfrei und haben eine hohe Haftkraft.
Auf Anfrage können spezielle Ausführungen für verschiedene Anforderungen realisiert werden.
Sollten durch Langzeittemperatur, thermische Wechselbeanspruchungen oder durch chemische Beanspruchung Funktionsstörungen befürchtet werden, bitten wir um vorherige Rücksprache.
|
Titel
aufsteigend
absteigend
|
Typ
aufsteigend
absteigend
|
Ausführung
aufsteigend
absteigend
|
Material
aufsteigend
absteigend
|
Kraft (N)
aufsteigend
absteigend
|
Durchmesser (mm)
aufsteigend
absteigend
|
Höhe (mm)
aufsteigend
absteigend
|
Gewicht (g)
aufsteigend
absteigend
|
Temperatur (°C)
aufsteigend
absteigend
|
Gehäuse
aufsteigend
absteigend
|
Gesamthöhe (mm)
aufsteigend
absteigend
|
Durchmesser Gewindebuchse (mm)
aufsteigend
absteigend
|
Schraube
aufsteigend
absteigend
|
Durchmesser Bohrung (mm)
aufsteigend
absteigend
|
Durchmesser Senkung (mm)
aufsteigend
absteigend
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Permanent-Flachgreifer HF
|
550 4038 013 | Ohne Gewinde | Hartferrit | 10 | - | - | 3 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4038 016 | Ohne Gewinde | Hartferrit | 18 | - | - | 5 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4038 020 | Ohne Gewinde | Hartferrit | 30 | - | - | 10 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4038 025 | Ohne Gewinde | Hartferrit | 40 | - | - | 18 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4038 032 | Ohne Gewinde | Hartferrit | 80 | - | - | 29 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4038 036 | Ohne Gewinde | Hartferrit | 100 | - | - | 39 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4038 040 | Ohne Gewinde | Hartferrit | 125 | - | - | 55 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4038 047 | Ohne Gewinde | Hartferrit | 180 | - | - | 84 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4038 050 | Ohne Gewinde | Hartferrit | 220 | - | - | 102 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4038 057 | Ohne Gewinde | Hartferrit | 280 | - | - | 141 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4038 063 | Ohne Gewinde | Hartferrit | 350 | - | - | 226 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4038 080 | Ohne Gewinde | Hartferrit | 600 | - | - | 468 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4038 100 | Ohne Gewinde | Hartferrit | 900 | - | - | 915 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4038 125 | Ohne Gewinde | Hartferrit | 1300 | - | - | 1680 | 200 | verzinkt | - | - | - | - | - | zum Produkt |
|
Permanent-Flachgreifer HF
|

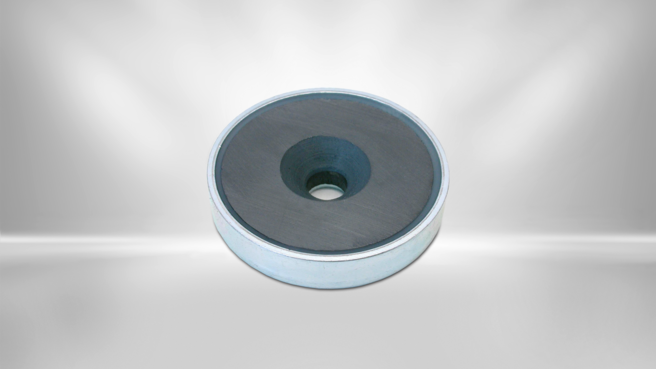

550 4039 16 | Mit Bohrung und Senkung | Hartferrit | 14 | - | - | 4 | 200 | verzinkt | - | - | - | 3.5 | 6.5 | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4039 20 | Mit Bohrung und Senkung | Hartferrit | 27 | - | - | 9 | 200 | verzinkt | - | - | - | 4.2 | 9.4 | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4039 25 | Mit Bohrung und Senkung | Hartferrit | 36 | - | - | 17 | 200 | verzinkt | - | - | - | 5.5 | 11.5 | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4039 32 | Mit Bohrung und Senkung | Hartferrit | 72 | - | - | 27 | 200 | verzinkt | - | - | - | 5.5 | 11.5 | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4039 40 | Mit Bohrung und Senkung | Hartferrit | 90 | - | - | 52 | 200 | verzinkt | - | - | - | 5.5 | 11.5 | zum Produkt |
|
Permanent-Flachgreifer HF
|

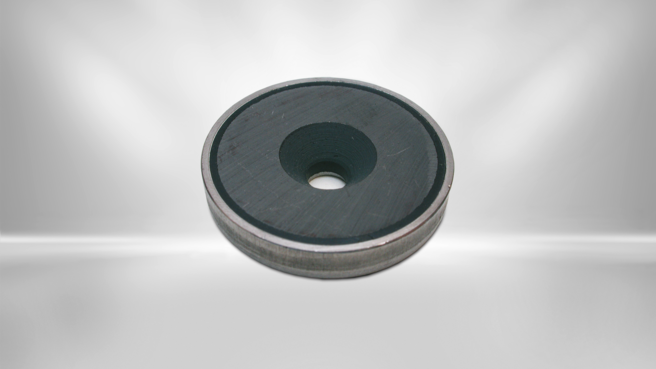

550 4040 20 | Mit Bohrung und Senkung | Hartferrit | 22 | - | - | 9 | 220 | Edelstahl | - | - | - | 4.2 | 9.4 | zum Produkt |
|
|
Permanent-Flachgreifer HF
|
550 4040 25 | Mit Bohrung und Senkung | Hartferrit | 29 | - | - | 17 | 220 | Edelstahl | - | - | - | 5.5 | 11.5 | zum Produkt |
