Induktionsgeneratoren
Induktionsgeneratoren für eine präzise und bedarfsgerechte Erwärmung

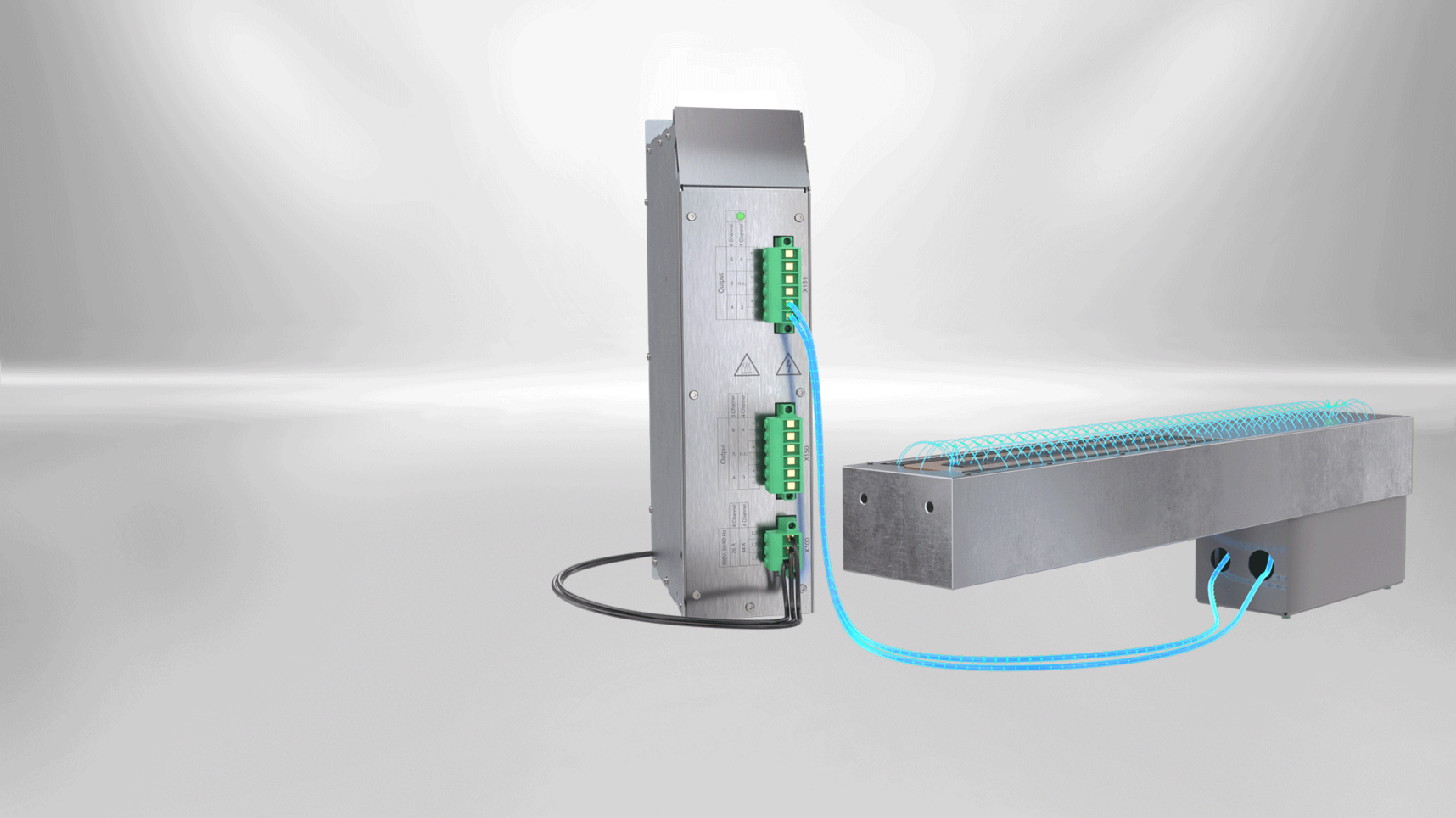

Induktive Heizsysteme ermöglichen es, Werkzeuge und Werkstücke gezielt, schnell und berührungslos zu erwärmen. Dabei arbeiten Induktionsgenerator und Induktor als aufeinander abgestimmtes System: Der Generator erzeugt die hochfrequente elektrische Leistung und versorgt damit den angeschlossenen Induktor. Dieser erzeugt ein wechselndes Magnetfeld, das im elektrisch leitfähigen Werkstück oder Werkzeug Wärme entstehen lässt. Die Energie wird somit direkt dort eingebracht, wo sie für den Prozess benötigt wird.
Mit dem Small Heating System SHS und dem Modularen Heizsystem MHS bietet Kendrion zwei Generatorlösungen für unterschiedliche Heizanforderungen. Das kompakte SHS eignet sich für einzelne Heizaufgaben, beispielsweise zum Erwärmen von Siegelwerkzeugen und Siegelrollen in Verpackungsmaschinen sowie für Anwendungen in der Lebensmittel- und Getränkeindustrie. Das MHS ist für komplexere Prozesse mit mehreren unabhängig regelbaren Heizzonen ausgelegt, etwa zur Beheizung von Rollen und Walzen in der Textil-, Druck- und Papierverarbeitung.
Entscheidend für eine effiziente und reproduzierbare Erwärmung ist die richtige Auslegung des Gesamtsystems. Kendrion stimmt Generator und Induktor auf die jeweilige Anwendung ab und berücksichtigt dabei unter anderem Material, Geometrie, Zieltemperatur, Taktzeit und Einbausituation. So entsteht eine anwendungsspezifische Heizlösung, die sich in bestehende Maschinen und Anlagen integrieren lässt.
Small Heating System SHS – kompakt für bis zu 2 kW
Das Small Heating System (SHS) ist eine kompakte Lösung für einzelne Heizaufgaben mit geringem Leistungsbedarf. Der Generator arbeitet mit 230 V einphasig und stellt eine regelbare Ausgangsleistung von 0 bis 2 kW bereit. Ein integrierter PT1000-Eingang unterstützt die Temperaturerfassung direkt am Prozess. Das passiv luftgekühlte Gerät ist für den Schaltschrank ausgelegt.
Je nach Ausführung stehen Kommunikationsvarianten mit CAN, PROFINET oder EtherCAT zur Verfügung. Mehrere Generatoren können für mehrkanalige Anwendungen modular vernetzt werden.
Modulares Heizsystem MHS – für mehrere Heizkanäle
Das Modulare Heizsystem MHS kombiniert einen Controller mit anreihbaren Generator-Modulen. Der Controller kann bis zu sieben Module über den Modulbus ansteuern. Je nach Konfiguration lassen sich damit mehrere Induktoren und Heizzonen unabhängig versorgen und regeln. Jedes Modul verfügt über 6 bzw. 4 Kanäle mit denen Induktoren als Heizzonen individuell gesteuert werden können.
Das MHS Heizsystem ist für Anwendungen mit höheren Leistungs- und Kanalbedarfen ausgelegt. Die Integration in die Maschinensteuerung erfolgt über Feldbus. Zu den bestehenden Varianten und Systemdaten gehören 400-V-Drehstromversorgung sowie PROFINET, EtherCAT und CANopen.
Von der Auslegung bis zur Integration: Ihr passendes Induktionsheizsystem
Jede Heizaufgabe stellt unterschiedliche Anforderungen an Leistung, Temperaturregelung und Integration. Entscheidend für eine effiziente und reproduzierbare Erwärmung ist deshalb das optimale Zusammenspiel von Induktionsgenerator, Induktor und Anwendung. Kendrion unterstützt Sie von der Machbarkeitsprüfung über die Auswahl und Auslegung der Komponenten bis zur Integration in Ihre Maschine.
Ihre Vorteile einer abgestimmten Systemlösung:
- Gezielter Energieeintrag: Die Wärme entsteht direkt im Werkstück oder Werkzeug. Dadurch wird unnötiges Erwärmen der Umgebung reduziert.
- Bedarfsgerechte Leistung: Mit dem kompakten SHS oder dem modularen MHS steht für unterschiedliche Leistungs- und Kanalbedarfe die passende Generatorlösung zur Verfügung.
- Anwendungsspezifische Induktoren: Geometrie und Energieeintrag werden auf Material, Zieltemperatur, Taktzeit und Einbausituation abgestimmt.
- Präzise Prozessregelung: Die Heizleistung lässt sich an die Prozessanforderungen anpassen. Temperaturerfassung und Regelung unterstützen reproduzierbare Ergebnisse.
- Einfache Maschinenintegration: Versorgung, Sensorik und Feldbuskommunikation werden bei der Systemauslegung berücksichtigt.
Welche Heizlösung passt zu Ihrer Anwendung?
Besprechen Sie Ihre Anforderungen mit unseren Experten. Gemeinsam prüfen wir die technische Machbarkeit und entwickeln eine passende Lösung für Ihren Prozess.
SHS und MHS Vergleich
Merkmale | SHS – Kleines Heizsystem | MHS – Modulares Heizsystem |
|---|---|---|
| Aufbau | Kompakte Einzelanwendung | Modulares Mehrkanalsystem |
| Leistung | 0–2 kW, regelbar | Abhänig von Modul- und Systemkonfiguration |
| Stromversorgung | 230 V, einphasig | 3 × 400 V AC |
| Temperaturmessung | Integrierter PT1000-Eingang | Abhängig von Controller- und Systemkonfiguration |
| Systemarchitektur | Einzelgenerator; mehrere Geräte modular vernetzbar | Controller mit bis zu sieben Generator-Modulen |
| Kommunikation | Je nach Variante: CAN, PROFINET oder EtherCAT | PROFINET, EtherCAT oder CANopen, abhängig von Ausführung |
| Typische Anwendungen | Kompakte Maschine, einzelne unabhängige Heizstellen | Mehrere Heizstellen, Zonen oder höhere Gesamtleistung |
