Hubmagnete

Einfachhubmagnete, bistabile Hubmagnete und Hochleistungshubmagnete von Kendrion

Kendrion Hubmagnete entwickeln hohe Kräfte bei kompakten Abmessungen und sind universell einsetzbar. Kendrion bietet eine große Auswahl elektromagnetischer Standardmagnete, die vor allem in Maschinenbau, Medizintechnik, Handlingsautomation, Energietechnik, Luftfahrt und Gerätetechnik Anwendung finden. Sie sind besonders langlebig, zuverlässig und wartungsarm.

Die Einfachhubmagnete in Stanz-Biege-Technik sind in verschiedenen Ausführungen als Zugmagnet, Stoßmagnet oder Kombimagnet mit integrierter Rückholfeder lieferbar. Sie zeichnen sich durch kurze Schaltzeiten und eine kompakte Bauweise aus.

Bistabile Hubmagnete eignen sich besonders für den Einsatz bei Anforderungen an niedrigen Energiebedarf und für netzunabhängige Anwendungen. Aufgrund des geringen Einbauraumes sind sie vielseitig einsetzbar. Sie können als Verriegelung in transportablen Geräten, Türverriegelungen und Schließeinrichtungen integriert werden.

Die Hochleistungshubmagnete der LHP-Linie sind besonders leistungsstark und robust. Die geschlossene, kompakte Bauweise macht die Linearmagnete besonders widerstandsfähig. Hochleistungshubmagnete werden bevorzugt dort eingesetzt, wo kurze Schaltzeiten und ein hoher Wirkungsgrad vonnöten sind. Die beidseitige wartungsfreie Ankerlagerung ermöglicht Schaltspiele im 2-stelligen Millionenbereich. Sie sind sowohl in zylindrischer, als auch in Vierkant-Bauform erhältlich.

Auf Anfrage sind Sonderausführungen für spezielle Anschlusstechniken oder Applikationen möglich.

Benötigen Sie Hilfe? Probieren Sie unseren neuen Produktberater für Hubmagnete aus.

Produktberater starten

Jetzt das richtige Produkt finden!

+49 (0) 4523 402-0

sales@kendrion.com

Jetzt kontaktieren

Einschaltdauer	100 %
Leistungsaufnahme	51.9 W
Hub	25 mm
Anfangskraft	70 N

Titel aufsteigend absteigend	Typ aufsteigend absteigend	Einschaltdauer (%) aufsteigend absteigend	Leistungsaufnahme (W) aufsteigend absteigend	Hub (mm) aufsteigend absteigend	Anfangskraft (N) aufsteigend absteigend	Nennspannung (V) aufsteigend absteigend	Endkraft (N) aufsteigend absteigend	Rückstellfeder? aufsteigend absteigend	Länge aufsteigend absteigend	Breite aufsteigend absteigend	Höhe aufsteigend absteigend	Ausführung aufsteigend absteigend	Schutzklasse aufsteigend absteigend	Thermische Klasse aufsteigend absteigend	Anschluss aufsteigend absteigend	Magnetgewicht (g) aufsteigend absteigend	Ankergewicht (g) aufsteigend absteigend	Besonderheiten aufsteigend absteigend	Produktlinie aufsteigend absteigend	Details
Hochleistungshubmagnet LHS090	LHS0900009	100	51.9	25	70	24	230	nein	111	90	90	Nein	IP 54	F 155	Stecker	4600	950	-	Hochleistungshubmagnete	zum Produkt

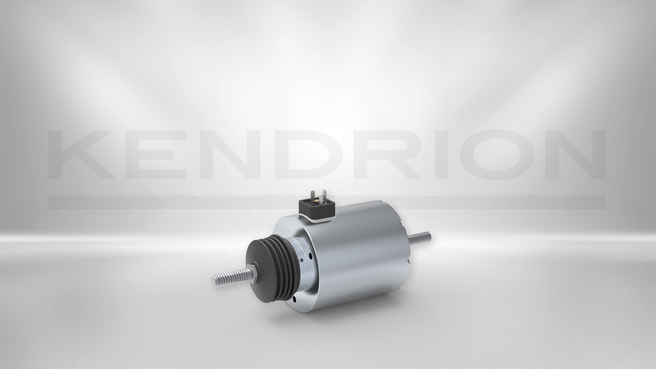

Hochleistungshubmagnet LHS100	LHS1000003	100	58	30	70	24	530	nein	130	100	100	Nein	IP 54	F 155	Stecker	6600	1200	-	Hochleistungshubmagnete	zum Produkt

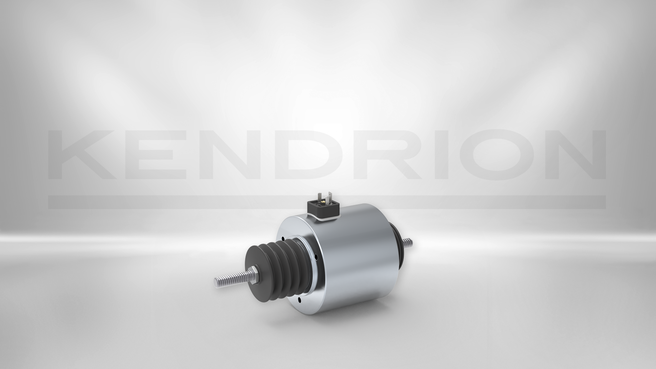

Hochleistungshubmagnet LHS115	LHS1150010	100	52.6	30	100	24	450	nein	118	115	115	Nein	IP 54	F 155	Stecker	7000	1100	-	Hochleistungshubmagnete	zum Produkt

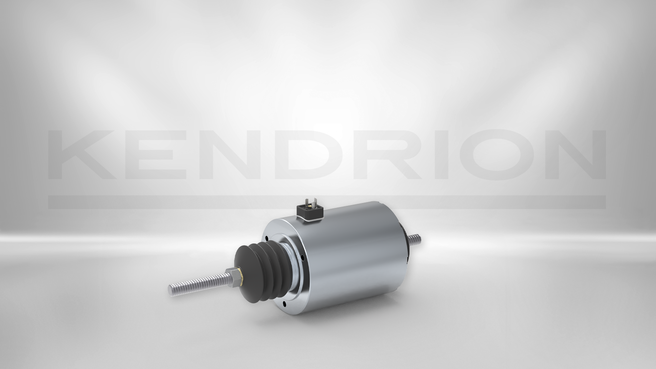

Hochleistungshubmagnet LHS135	LHS1350010	100	81.1	40	170	24	500	nein	184	135	135	Nein	IP 54	F 155	Stecker	14000	3000	-	Hochleistungshubmagnete	zum Produkt

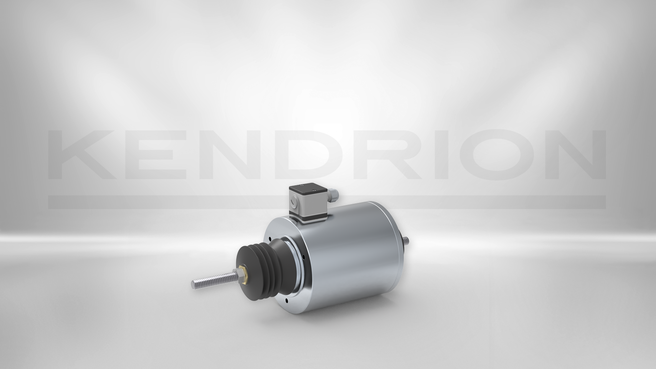

Hochleistungshubmagnet LHS170	LHS1700005	100	132	50	280	24	1250	nein	212	170	170	Nein	IP 54	F 155	Anschlussgehaeuse mit/ohne Kabel	19000	4300	-	Hochleistungshubmagnete	zum Produkt

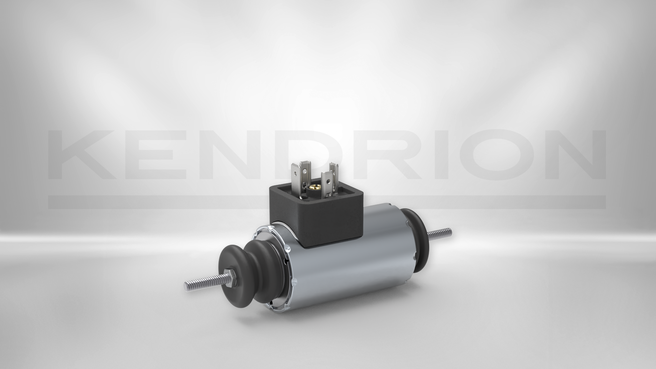

Umkehrhubmagnet LHR035	LHR0350001	100	12	7	6	24	18	nein	66	35	35	Nein	IP 54	F 155	Stecker	350	100	-	Umkehrhubmagnete	zum Produkt

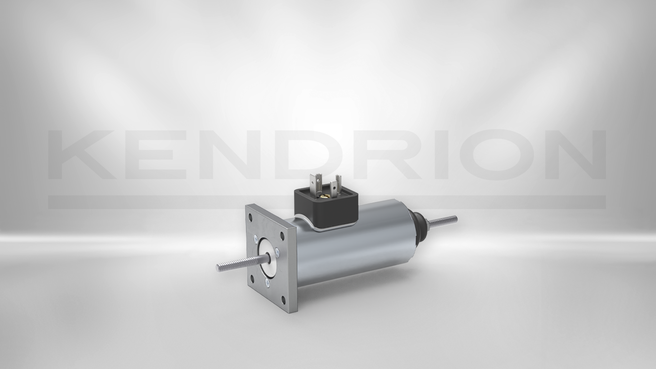

Umkehrhubmagnet LHR040	1192438	100	19	8	10	24	25	nein	94	40	40	Nein	IP 54	F 155	Stecker	700	150	-	Umkehrhubmagnete	zum Produkt

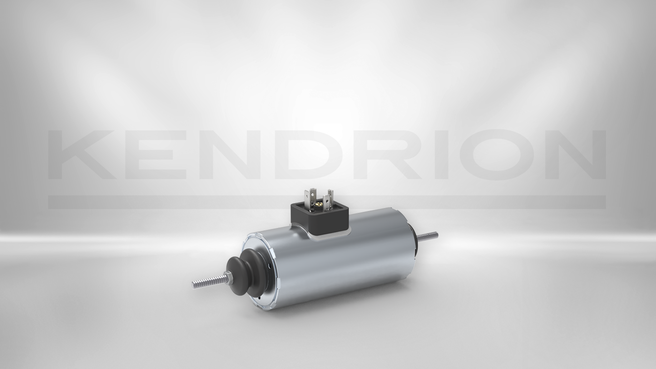

Umkehrhubmagnet LHR050	1192541	100	18	10	16	24	75	nein	112	50	50	Nein	IP 54	F 155	Stecker	1300	250	-	Umkehrhubmagnete	zum Produkt

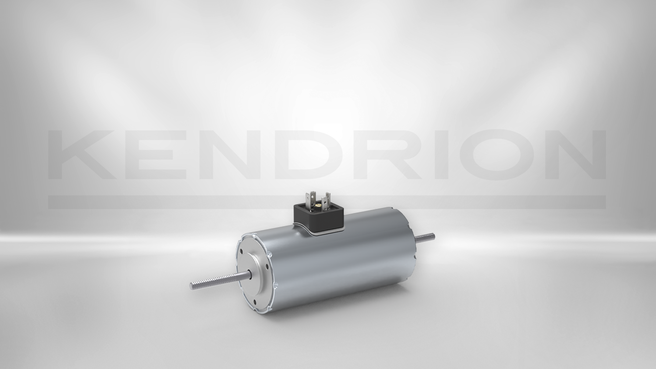

Umkehrhubmagnet LHR060	1192639	100	28	12	32	24	150	nein	132	60	60	Nein	IP 20	F 155	Stecker	2600	400	-	Umkehrhubmagnete	zum Produkt

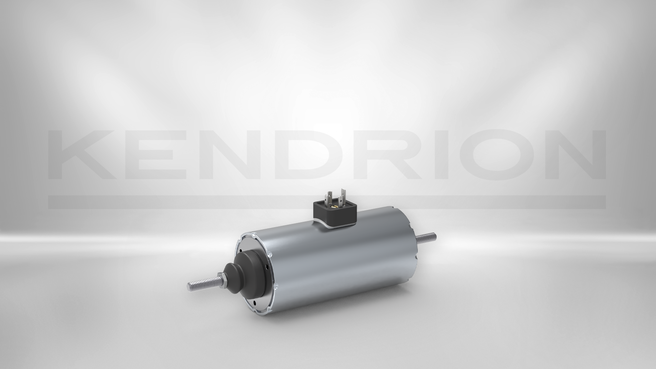

Umkehrhubmagnet LHR070	1192735	100	34	15	37	24	240	nein	152	70	70	Nein	IP 54	F 155	Stecker	3700	650	-	Umkehrhubmagnete	zum Produkt
Umkehrhubmagnet LHR080	LHR0800003	100	45	20	55	24	310	nein	158	80	80	Nein	IP 54	F 155	Stecker	5200	900	-	Umkehrhubmagnete	zum Produkt

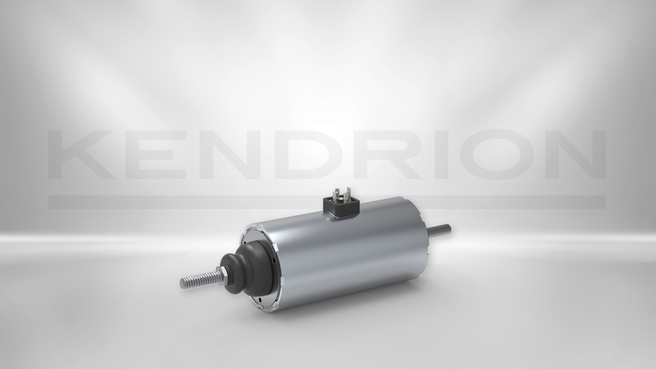

Umkehrhubmagnet LHR090	LHR0900001	100	52	25	73	24	270	nein	320.9	90	90	Nein	IP 54	F 155	Stecker	7600	1400	-	Umkehrhubmagnete	zum Produkt

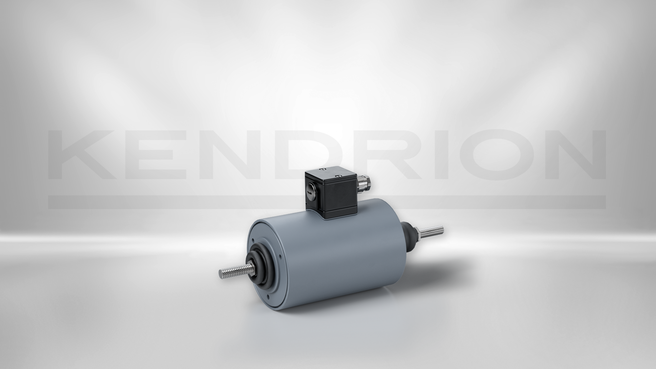

Umkehrhubmagnet LHR115	LHR1150001	100	50	30	100	24	450	nein	185.4	115	115	Nein	IP 54	F 155	Stecker	12000	1600	-	Umkehrhubmagnete	zum Produkt

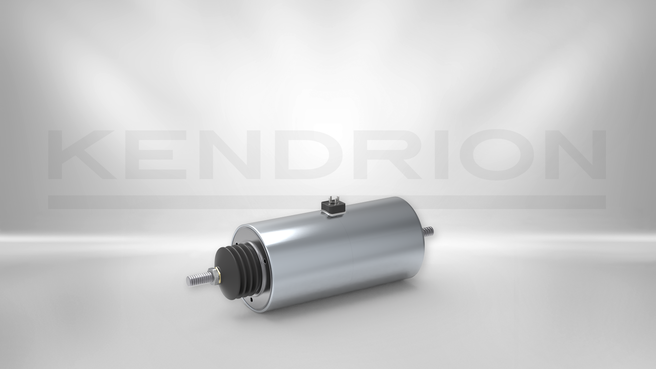

Umkehrhubmagnet LHR135	LHR1350006	100	81.1	40	170	24	570	nein	291	135	135	Nein	IP 54	F 155	Stecker	18500	2500	-	Umkehrhubmagnete	zum Produkt

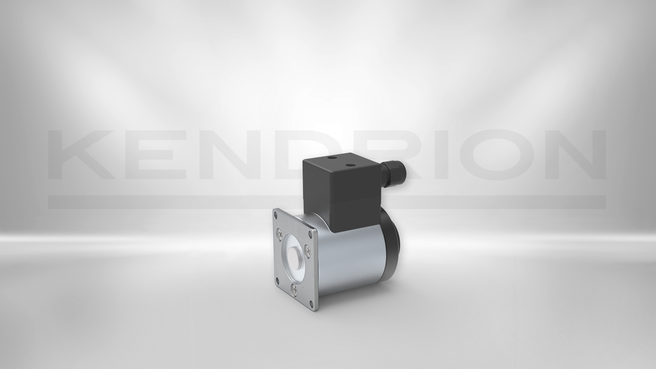

Ventilantrieb D50	41050019	100	15	4	40	24	75	nein	59	50	50	Nein	IP 40	B 130	Anschlussgehaeuse mit/ohne Kabel	600	80	Flansch druckseitig	Ventilantrieb	zum Produkt

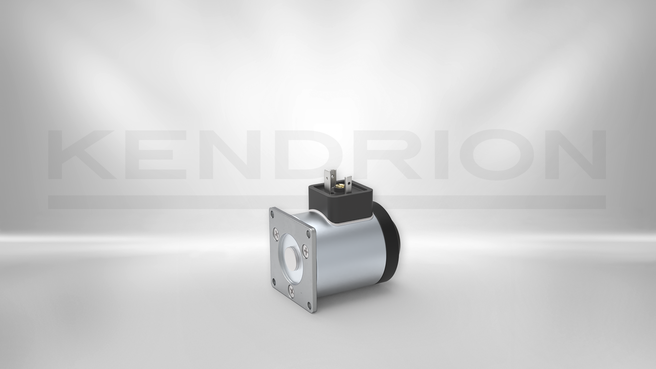

Ventilantrieb D51	41050023	100	16	4	40	24	75	nein	58	50	50	Nein	IP 65	B 130	Stecker	600	80	Flansch druckseitig	Ventilantrieb	zum Produkt

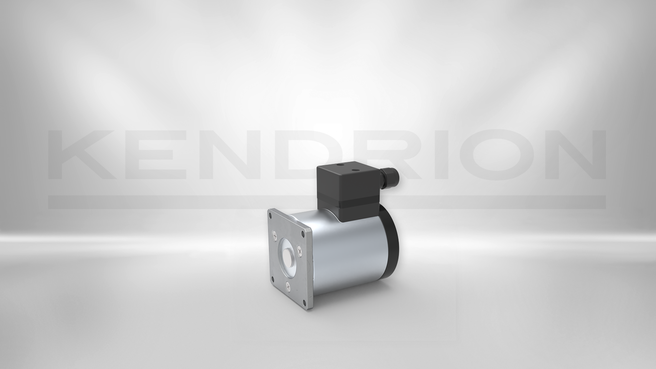

Ventilantrieb D62	41060043	100	18.3	4	75	24	175	nein	78	62	62	Nein	IP 40	B 130	Anschlussgehaeuse mit/ohne Kabel	1400	100	Flansch druckseitig	Ventilantrieb	zum Produkt

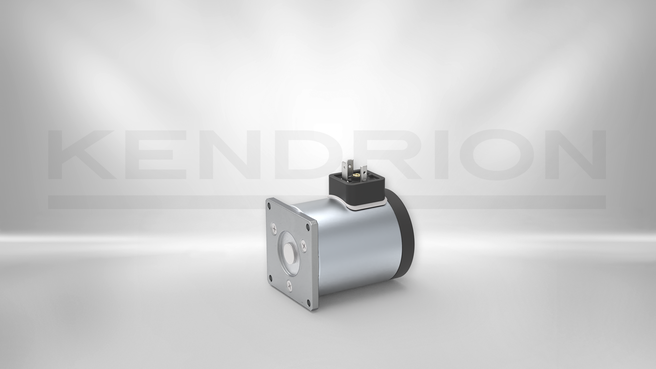

Ventilantrieb D63	50013732	100	18.3	4	75	24	175	nein	78	62	62	Nein	IP 40	B 130	Stecker	1400	100	Flansch druckseitig	Ventilantrieb	zum Produkt

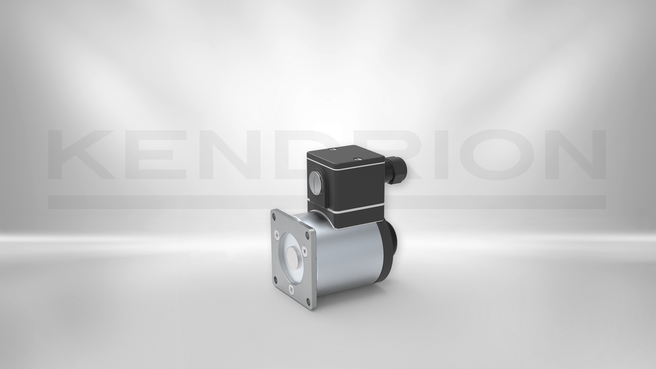

Ventilantrieb D72	41070031	100	25	6	86	24	300	nein	80	72	72	Nein	IP 40	B 130	Anschlussgehaeuse mit/ohne Kabel	1900	200	Flansch druckseitig	Ventilantrieb	zum Produkt

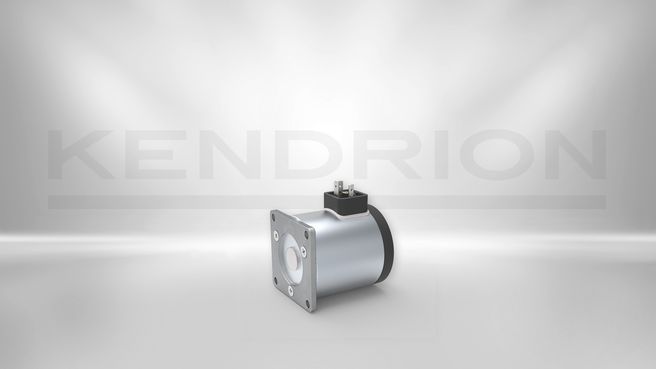

Ventilantrieb D73	41070030	100	23.2	6	100	24	300	nein	80	72	72	Nein	IP 40	B 130	Stecker	1900	200	Flansch druckseitig	Ventilantrieb	zum Produkt

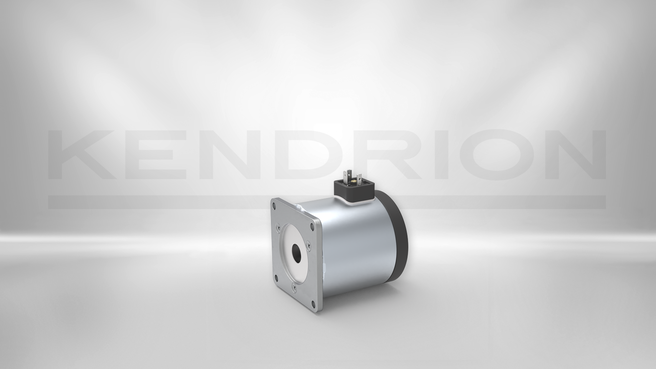

Ventilantrieb D89	41090052	100	28.3	8	125	24	375	nein	95	88	88	Nein	IP 40	B 130	Stecker	3250	400	Flansch druckseitig	Ventilantrieb	zum Produkt
