UNSERE STÄRKSTEN halten, was sie versprechen

NEU: Das High Power Team in vier Größen

Die Hochleistungshubmagnete der LHP-Serie sind unsere Stärksten. Deshalb werden sie überall dort eingesetzt, wo große Kräfte, kurze Schaltzeiten und ein hoher Wirkungsgrad bei kleinem Bauraum gefordert sind. Die hohe Leistungsdichte erreichen die Elektromagnete dank ein überlegenes Magnetdesign, das durch das optimale Kupfer-Eisenverhältnis und die präzisen Konussteuerung besticht. Im Vergleich zu beispielsweise runden Magneten können die Magnete der LHP-Seriesehr kompakt bauen, so dass sie die erste Wahl bei zahlreichen Anwendungen darstellen. Neben der hohen Kraft garantieren die Hubmagnete außerdem eine einfache Montage, ein dynamisches Schalten sowie eine hohe Lebensdauer. Der Einsatzbereich der Elektromagnete der LHP-Serie reicht von Hochspannungs-Leistungsschaltern zu Eisenbahntürverriegelungen sowie allgemeinen Betätigungsfunktionen der Automatisierungs- und Medizintechnik.

Das High Power Team - Entdecken Sie jetzt die Möglichkeiten

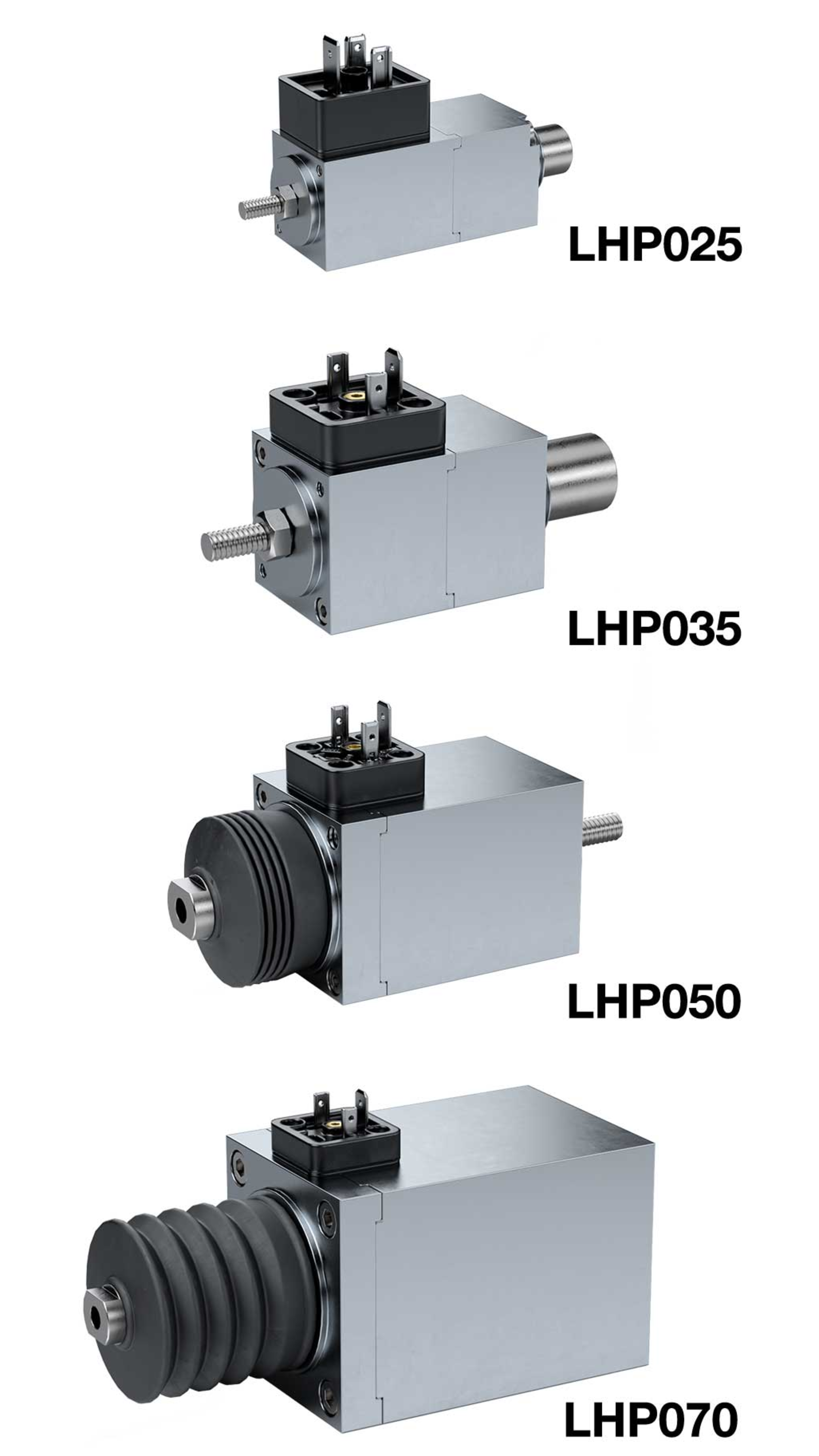

Die LHP-Baureihe gibt es jetzt ganz neu in vier Größen. Durch den modularen Aufbau der LHP-Hochleistungsmagnete können bei gleichem Grundmagnet zahlreiche Konfigurationen konfiguriert werden. So können verschiedene Hübe, Leistungs- und Spannungsvarianten realisiert werden. Desweiteren können die Magnete mit einem gesteigerten IP-Schutz, unterschiedlicher Anschlusstechnik, optionale Rückstellfeder und weiteren Anbauteilen ausgestattet werden.



  • Der LHP025 mit einem Kantenmaß von 25 mm                                                         Download Datenblatt LHP025
  • Der LHP035 mit einem Kantenmaß von 35mm (Standardausführung)                Download Datenblatt LHP035
  • Der LHP050 mit einem Kantenmaß von 50 mm                                                        Download Datenblatt LHP050
  • Der LHP070 mit einem Kantenmaß von 70 mm                                                        Download Datenblatt LHP070





Besonders kraftvoll dank Vierkant-Bauform

Die Kendrion Hochleistungshubmagnete überzeugen aufgrund ihrer Vierkant-Bauform mit einzigartiger Leistung und Widerstandsfähigkeit.

Das farblich dargestellte B-Feld zeigt die Stärke des magnetischen Flusses, der durch den Eisenkreis im Hochleistungshubmagneten hindurchtritt. Je wärmer die Farben dargestellt sind, desto höher ist die magnetische Flussdichte. Wird mit einer Spule eine hohe Durchflutung erzeugt, entsteht ein sehr starkes Magnetfeld, da der generierte magnetische Fluss nur wenig Eisenquerschnitt zur Verfügung hat. Die Hochleitungshubmagnete zeichnen sich durch die besonders hohe Leistungsdichte aus und lassen sich durch die Vierkant-Bauweise vielseitig bei geringem Bauraum montieren.

Hubmagnete LHPKeyfacts

Vorteile auf einen Blick

Kraftvoll
  • Der LHP überzeugt durch eine einzigartig hohe Leistungsdichte durch seinen FEM-simulierten Eisenkreises in quadratischer Bauform in Verbindung mit dem optimalen Kupfer-Eisenverhältnis und seiner präzisen Konussteuerung.

  • Der LHP mit einem Kantenmaß von 35 mm erreicht Kräfte von 160 N.

Platzsparend
  • Aufgrund seiner hohen Leistungsdichte und der quadratischen Form baut der Hubmagnet LHP extrem kompakt.

  • Dies macht die LHP-Serie zum Platzsparwunder für alle Anwendungen, bei denen nur begrenzter Bauraum zur Verfügung steht.



Einfache Montage
  • Die quadratische Bauform des LHP erlaubt sowohl die stirnseitige als auch seitliche Montage.
  • Dadurch kann der Hubmagnet einfach in unterschiedlichste Applikationen integriert werden.
Schnelles Schalten
  • Mit Schaltzeiten unter 100ms ist die LHP-Serie extrem dynamisch.

  • Damit ist die LHP-Serie optimal geeigent für den Einsatz in zeitkritische Anwendungen, z.B. in der Energietechnik.

Verschleissarm
  • Die massive Bauweise und die präzsie Ankerlagerung machen den Hubmagnet LHP extrem verschleißarm und robust.

  • Je nach Umgebungseinflüsse können 10 Mio. Schaltzyklen erreicht werden.



Vielfältig
  • Durch den modularen Aufbau des LHP können bei gleichem Grundmagnet zahlreiche Konfigurationen realisiert werden.
  • Verschiedene Hübe, Leistungs- und Spannungsvarianten, gesteigerter IP-Schutz, Anschlusstechnik, optionale Rückstellfeder & weitere Anbauteile

Technische Daten

Größe Wert
Elektrischer Anschluss 230 V AC / 24 / 205 V DC
Einschaltdauer 5 / 25 / 40 / 100 %
Hub 5 - 20 mm
Kraft 5 - 160 N
Anzugszeit 60 - 200 ms
Abfallzeit 40 - 100 ms
Thermische Klasse F
Schutzart Gerät IP40 / IP54
Befestigung Stirnseitig über Gewindebohrungen
Schutzart Anschluß IP65
Zubehör Steckverbinder mit oder ohne Gleichrichter
Gabelkopf mit oder ohne ES Bolzen
Faltenbalg
Rückstellfeder

Downloads

Broschüren und Flyer
Katalog | Hochleistungshubmagnete LHP
pdf - 2 MB
Broschüren und Flyer
Technische Erläuterungen | Elektromagnete & Aktoren
pdf - 2 MB
Datenblätter
Datenblatt | Hochleistungshubmagnet LHP025
pdf - 889 KB
Datenblätter
Datenblatt | Hochleistungshubmagnet LHP035
pdf - 892 KB
Datenblätter
Datenblatt | Hochleistungshubmagnete LHP050
pdf - 887 KB
Datenblätter
Datenblatt | Hochleistungshubmagnet LHP070
pdf - 893 KB
Lösungsbeispiel | Absinkschutz in der Aufzugstechnik
pdf - 1 MB
Lösungsbeispiel | Türsicherung Bahntechnik
pdf - 222 KB
Lösungsbeispiel | Verriegelung von Automatiktüren
pdf - 212 KB
Lösungsbeispiel | Arretierung des Röntgenarms
pdf - 229 KB
