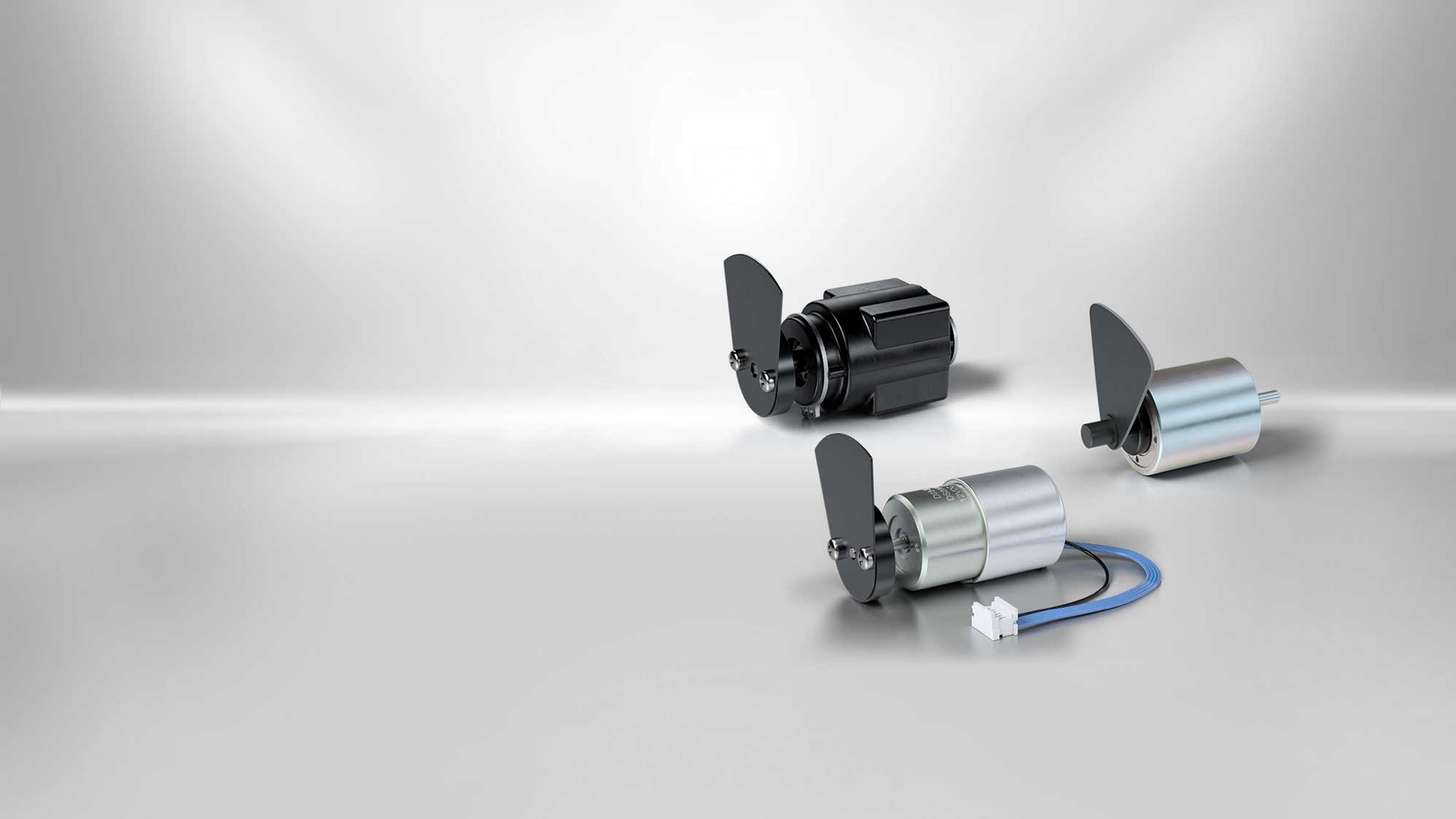

Optische Shutter mit überzeugenden Eigenschaften

Kompakt, zuverlässig und schnell

Basierend auf unserem Drehmagnete-Portfolio bietet Kendrion im Bereich der optischen Sicherheitstechnologie eine breite Palette hochzuverlässiger optischer Blenden zur Licht- und Laserstrahlenblockierung an. Unsere optischen Shutter weren in einer Vielzahl von Anwendungen eingesetzt. Zum Beispiel in medizinischen Instrumenten, Luftfahrtinstrumenten, faseroptischen Signalübertragungssystemen und in der Massenphotometrie.

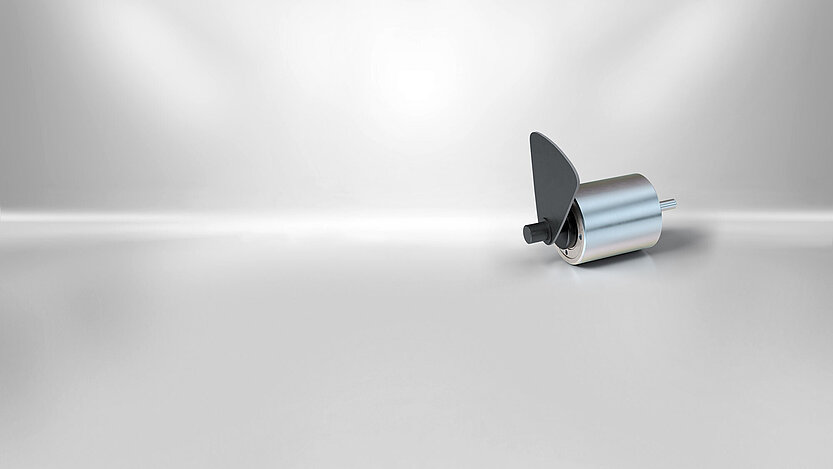

Miniatur-Shutter

Der Miniatur-Shutter D1 eigent sich besonders für platzkritische Anwendungen. Trotz seiner geringen Größe von 15 mm zeichnet sich vor allem durch seine hohe Zuverlässigkeit und lange Lebensdauer von 10 Mio. Schaltzyklen aus. Außerdem besitzt der Miniatur-Shutter eine schnelle Schließzeit von unter 20 ms. Durch die einfache Ansteuerung eignet sich der D1 Shutter für eine Vielzahl von Anwendungen zur Unterbrechung von Lichtstrahlen.

Hochleistungs-Shutter

Der Hochleistungs-Shutter D2 überzeugt durch höchste Zuverlässigkeit und Langlebigkeit. Außerdem hat der Shutter eine schnelle Schaltzeit von ca. 30 ms. Mit mindestens 10 Mio. Schaltzyklen ist er für einen zuverlässigen Dauerbetrieb ausgelegt. Zusätzlich ermöglichen die integrierten Fotozellen die Erkennung der Schaltposition. Durch die Verwendung eines integrierten Dämpfungsmechanismus wird der Prelleffekt optimiert.

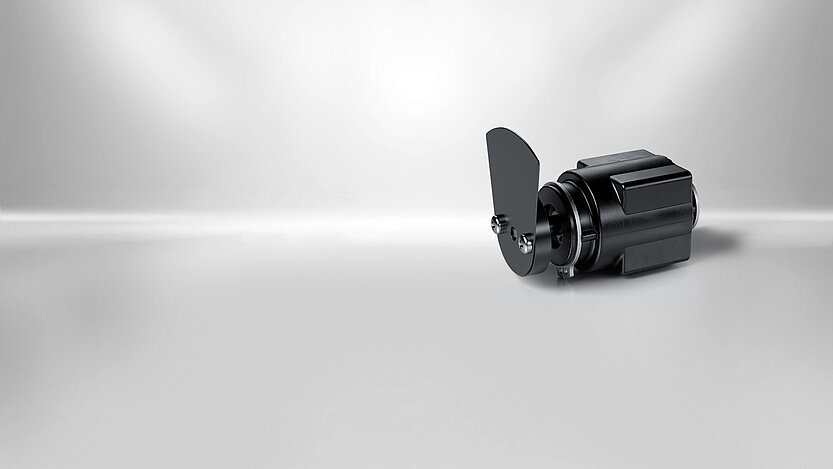

Bistabiler Shutter

Basierend auf dem bistabilen Drehmagneten CDR030 bietet Kendrion einen bistabilen Shutter an, der in beiden Endlagenpositionen ein stromloses Halten ermöglicht. Die Endlagen werden dabei durch die eingebauten Permanentmagneten gehalten. Damit ist das Magnetdesign sehr energiesparend. Der CDR030-Shutter zeichnet außerdem durch seine hohe Zuverlässigkeit und lange Lebensdauer von 20 Mio. Schaltzyklen aus. Außerdem besitzt der Shutter eine typische Schließzeit von 30ms.





Vorteile auf einen Blick

  • Lange Lebensdauer
  • Kurze Schließzeit
  • Emissionsarme Materialien
  • Hohe Flexibilität für kundenspezifische Anpassung

Technische Daten

Parameter Wert
Durchmesser 1 - 15 mm (others on request)
Versorgungsspannung 12 V DC (D1) , 24 V DC (D2) (others on request)
Einschaltdauer 100% ED
Drehwinkel 65° (D1) - 30° (D2) (others on request)
Schaltzeit 5 - 30 ms
Schaltfrequenz max. 5 Hz
Lebensdauer 10 Mio. cycles
Betriebstemperatur -5 - 35 °C (others on request)

Downloads

Datenblätter
Datenblatt | Miniatur-Shutter
pdf - 735 KB
Datenblätter
Datenblatt | Hochleistungs-Shutter
pdf - 230 KB
Betriebsanleitungen
Montagezeichnung | Optical Shutter D2
pdf - 364 KB
Betriebsanleitungen
Montagezeichnung | Optischer Shutter D1
pdf - 132 KB
Datenblätter
Datenblatt | Bistabiler Optischer Shutter CDR030
pdf - 742 KB
