3T: Your partner for electronics & embedded systems

Entdecken Sie VIPER - das Entwicklungsboard zur elektronischen Drehzahlregelung

VIPER ist ein Entwicklungsboard für (sensorlose) Motorsteuerungen, die sich problemlos für verschiedene Motortypen anpassen lässt, darunter BLDC-, PMSM-, IPM- und Schrittmotoren. Das dev kit bietet vollständige Skalierbarkeit und Anpassungsfähigkeit und ist damit die perfekte Wahl für Anwendungen mit unterschiedlichen Spannungs- und Leistungsanforderungen.

Lesen Sie unten, wie die Motor Control Unit (MCU) des Solar Team Twente die Vielseitigkeit und Anpassungsfähigkeit von VIPER zu ihrem Vorteil genutzt hat!

Rennwagen des Solar Teams Twente, picture Ⓒ Solar Team Twente

Motorsteuerung für Weltklasse-Solarauto auf Basis der VIPER-Entwicklungsplattform

Das Solar Team Twente baut einen der schnellsten Solar-Rennwagen der Welt. Bei solchen mit Solarstrom betriebenen Rennen geht es um Geschwindigkeit, die durch hohe Effizienz des Antriebssystem maximiert wird. Um dieses Ziel zu erreichen, haben wir uns mit dem Solar Team Twente eine Kooperation eingegangen und haben einen auf Galliumnitrid basierenden Motorwechselrichter zu entwickelt, der auf unserer VIPER-Plattform basiert.

3T ist stolz darauf, seit 2006 Sponsor und Technologiepartner des Solar Team Twente zu sein und die Motor Controller Unit (MCU) kontinuierlich zu verbessern, um das Solar Team Twente zu mehr Geschwindigkeit und Effizienz zu verhelfen.

Vorteile auf einen Blick

  • Sensorlose Motorsteuerung (Field Oriented Control)

  • Hohe Leistung, hoher Wirkungsgrad (bis zu 98%)

  • Kosteneffiziente, kompakte und skalierbare Elektronik

  • Flexible, software-programmierbare Plattform

  • Schutzart IP54 mit Verguss für eine erhöhte Lebensdauer

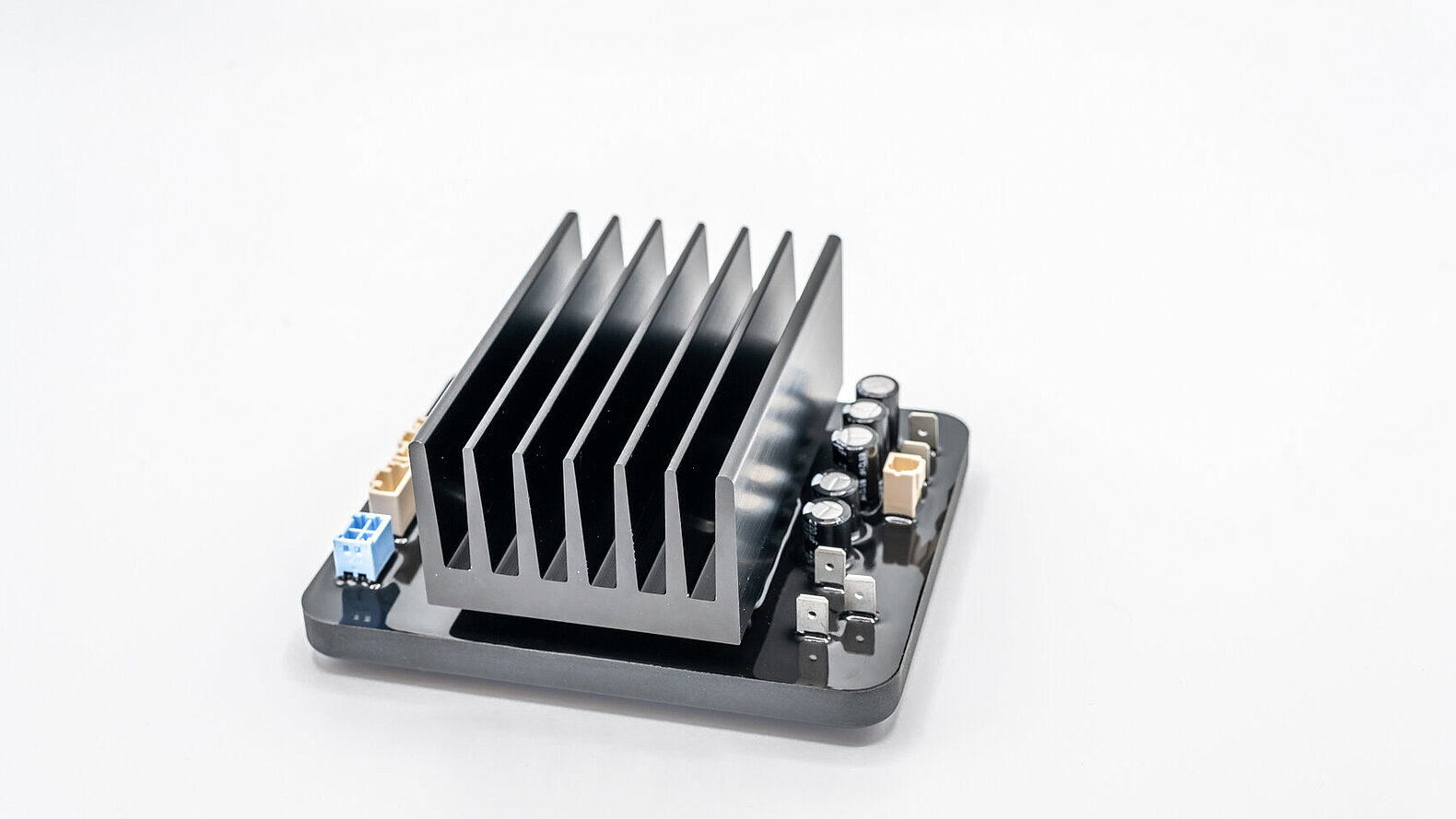

Das Motorsteuerungs-Entwicklungsboard VIPER kann flexibel auf Ihre Bedürfnisse zugeschnitten werden

VIPER überzeugt als sensorloses Motorsteuerungsboard, das auf Motoren mit Permanentmagneten ausgelegt ist. Ausgestattet mit einem robusten Prozessor, einem intelligenten FET-Treiber und einer diskreten Leistungsstufe liefert VIPER eine beeindruckende Leistung von 1 kW (in der Basisversion) für eine Vielzahl von Motoren, einschließlich BLDC-, PMSM-, IPM- und Schrittmotoren. Er arbeitet reibungslos mit Versorgungsspannungen von 8 bis 80 V.

Das VIPER-Entwicklungsboard ist von Grund auf skalierbar und ermöglicht die Anpassung an unterschiedliche Spannungen und Leistungsanforderungen. Das Dev-Kit für Motorsteuerung lässt sich problemlos mit einer breiten Palette von Sensoren, Encodern, UARTs (RS232), CAN-Bussen, EEPROMs verbinden und verfügt über zusätzliche digitale und analoge I/Os, um alles anzuschließen, was für die Kundenanwendung erforderlich ist.

Mit seinem leistungsstarken Prozessor ermöglicht VIPER die Einbindung kundenspezifischer Funktionen. Neben der Bewegungssteuerung kann es Nutzungsdaten protokollieren, Fehler überwachen, Einstellungen für das Geräteverhalten speichern und Software-Updates erleichtern. Im Kern bietet VIPER eine vollständige Anpassung an die Kundenbedürfnisse und ermöglicht die Entwicklung einzigartiger Lösungen, die genau den Anforderungen des Kunden entsprechen.

Hauptmerkmale von VIPER

  •  Ausgangsleistung bis zu 1 kW (skalierbar)

  • Phasenströme -68A bis 68A

  • Versorgungsspannung 8 bis 80V

  • Wirkungsgrad bis zu 98% bei 800 W

  • Unterstützte Motoren: BLDC / PMSM / IPM / Schrittmotoren (Micro-Stepping)

  • 3-phasige sensorlose Sinuswellensteuerung basierend auf FOC (Field Oriented Control)

  • Geschützte Ausgänge und konfigurierbare Flankenschaltung (EMC)

  • Flexible Plattform für kundenspezifische Funktionalitäten

  • Vollständige Matlab/Simulink-Modelle zur Entwicklung des erforderlichen Regelalgorithmus verfügbar

  • Erweiterbar mit einem Bootloader für Software-Updates und PC-Tooling für Konfiguration und Protokollierung

Anwendungsbeispiele für VIPER

  • Hocheffiziente Akku-Elektrowerkzeuge
  • Motorlösungen mit Direktantrieb (kompakte Lösung z.B. für E-Bikes oder Roboterarme)

    • Rahmenlose Torquemotoren mit Direktantrieb

  • Kompakte Module für Maschinen mit lokaler Steuerung

  • Last- und Bewegungssteuerungslösungen

Möchten Sie mehr über VIPER erfahren? Nehmen Sie Kontakt mit uns auf, und wir beantworten gerne alle Ihre Fragen!
