Produktinformationen

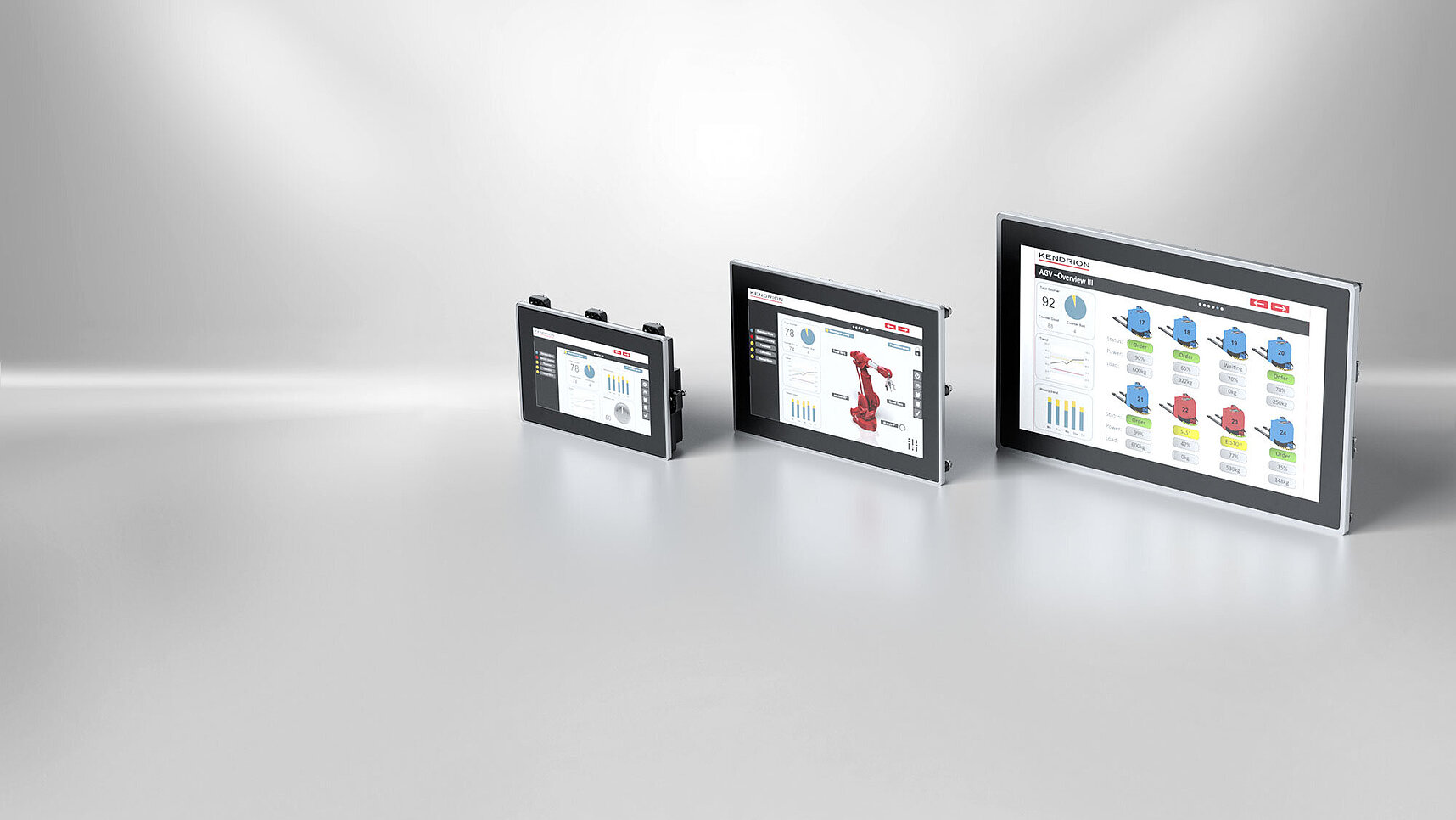

Mit dem neuen Single- oder Multi-Touch-fähigen Bedienterminal Vico HMI ist es jetzt für jeden Hersteller oder Anwender möglich, einfache Visualisierungen unabhängig vom SPS-Programm (d.h. dem IEC 61131-3 – Projekt) zu erstellen. Anders als beim Web-Terminal wird keine Prozessorleistung oder Programmerweiterung für die Visualisierung benötigt.
Das Visualisierungsprogramm läuft auf dem Vico HMI und kann sich mit mehreren unterschiedlichen CODESYS-kompatiblen Steuerungen gleichzeitig verbinden. Die gleichzeitige Verbindung zu den verschiedenen Steuerungen erfolgt über Ethernet, bei Bedarf sogar mit eigenem Variablen-Mapping. Die Entwicklungsumgebung für die Visualisierung ist Bestandteil des CODESYS Development Systems, so dass keine Mehrkosten oder zusätzlichen Lizenzen anfallen. Es werden alle modernen Visualisierungsfunktionen von CODESYS unterstützt. Die Darstellung von Prozessdaten von CODESYS V2.3 und CODESYS V3-Steuerungen ist besonders bei Erweiterungen oder Modernisierungen sehr praktisch.
Die Vico HMI Familie umfasst mehrere Geräte mit skalierbarer Prozessor- und Displaytechnologie in 4,3 bis 10 Zoll und ergänzt in hervorragender Weise auch bestehende Maschinenkonzepte, um moderne, überall verfügbare Automatisierungslösungen zu erzeugen. Sie verfügen alle über ein industriegerechtes Gerätedesign und sind langzeit verfügbar.
Vorteile im Überblick
- Widescreen Display mit LED Hintergrundbeleuchtung
- Lüfterlose Prozessortechnologie
- ARM Cortex-A8 Prozessortechnologie mit Grafikbeschleunigung
- Industriegerechte Schnittstellen
- Visualisierung mit dem CODESYS Development System
- Nahtlose Abdichtung vor Staub, Schmutz und Spritzwasser (frontseitig)
Allgemeine technische Informationen
Parameter | Wert |
---|---|
Typ | Vico 04 |
Displaygröße / Auflösung | 4,3" / 480 x 272 (PSP) |
7" / 800 x 480 (WVGA) | |
10,1" / 600 x 480 (1024x600, WSVGA) | |
Touchscreen | 4-Draht Analog resistiv |
Hintergrundbeleuchtung | LED weiß |
Prozessor | ARM Cortex-A8 - 1 GHz |
Software | CODESYS HMI |
Laufwerke | 4 GB Flash |
Netzwerke | Ethernet 10/100 Mbit – RJ45 |
Schnittstellen | RS-232, RS-485, USB |
Betriebsspannung | 24 V DC |
Betriebstemperatur | 0°C ... +50°C |
Schutzart Front: | IP 66; Rückseite: IP 20 |
Frontplatte | Kunststoff-Frontplatte mit schwarzer Einlegefolie, nahtlose Abdichtung gegen Staub, Schmutz und Spritzwasser. |
