Direktgesteuerte Magnetventile

Vielfältig einsetzbar, kundenspezifisch anpass- und erweiterbar

Die direktgesteuerten Magnetventile von KENDRION sind in verschiedenen Standard-Magnetventil-Baureihen für Pneumatik und Fluidtechnik verfügbar. Die technischen Daten, wie Funktion oder Durchfluss der Standard-Magnetventile können auf Anfrage kundenspezifisch angepasst werden.

Die Baubreiten betragen 10 mm, 15 mm, 16 mm oder 22 mm. Alle KENDRION direktgesteuerten Magnetventile zeichnen sich durch hohe Durchflüsse bei geringer Leistungsaufnahme aus und sind somit auch sehr gut für mobile Anwendungen geeignet. Die fluidischen oder pneumatischen Magnetventile sind mit verschiedenen elektrischen Anschlussmöglichkeiten wie Pin, Litze oder Stecker sowie in kundenspezifischen Ausführungen lieferbar.

Standard-Mikromagnetventile der Baureihen 63.1 und 63.0 sowie Standard-Magnetventile der Baureihen 68 und 98 gibt es mit Flanschanschluss und optionalen Anschlussplatten. Standard-Magnetventile der Baureihen 64 und 65 gibt es zudem auch mit Gewinde- bzw. Einschraubsockel.

Das mediengetrennte Magnetventil der Baureihe 97 bietet durch die individuelle Adaptierbarkeit eine Vielzahl an Einsatzmöglichkeiten auch mit aggressiven Medien wie Reinstwasser oder Druckertinte.

Alternative Dicht- und Gehäusewerkstoffe, wie auch Anpassungen von Nennweiten und Nennspannungen oder Leise-Ausführungen, sind für viele Standard-Ventile auf Anfrage möglich. Eine Anpassung auf spezifische Medien wie z. B. durch eine sauerstoffgerechte Auslegung und Fertigung der Ventile kann optional angefragt werden.

NEU: Unsere bistabilen Magnetventile 63.0 BI mit überzeugenden Eigenschaften

Mit dem bistabilen Magnetventil 63.0 BI bietet Kendrion in der Baubreite 10mm eine energieeffizientes Stromimpulsventil, das sich ideal für die Anwendungen in mobilen Systemen eignet. Die Ventile schalten durch einen kurzen Stromimpuls und halten dann Ihre jeweilige Position stromlos. Damit sind die Ventile extrem energieeffizient und die Wärmeentwicklung im Ventil wird vermieden.

Entdecken Sie unsere direktgesteuerten Magnetventile im ProduktFinder



Vorteile im Überblick

  • Kompakte Bauform
  • Geringe Leistungsaufnahme
  • Kundenspezifische Anpassbarkeit
  • Optionale Leise-Ausführung
  • Einsatz verschiedener Medien möglich

Allgemeine technische Informationen

Parameter Wert
Nennspannung Standard 24 V DC (12 V DC); andere auf Anfrage
Druckbereich 0 - 8 bar (0 - 10 bar); Nennweitenabhängig
Nennweite 0,5 - 2,4 mm
Funktionen 2/2-Wege und 3/2-Wege in NC/NO
Umgebungstemperatur -10 °C bis +50 °C
Leistungsaufnahme 1 - 4,5 W (5,5 VA)
Einschaltdauer ED = 100%
Elektrische Anschlussmöglichkeiten Litze / Stecker / Steckerstifte bzw. Steckerfahnen
Medium Gefilterte (5 µm), geölte oder gefilterte nicht geölte Druckluft oder andere gasförmige Medien mit zulässiger Viskosität nach ISO-VG 10; andere auf Anfrage

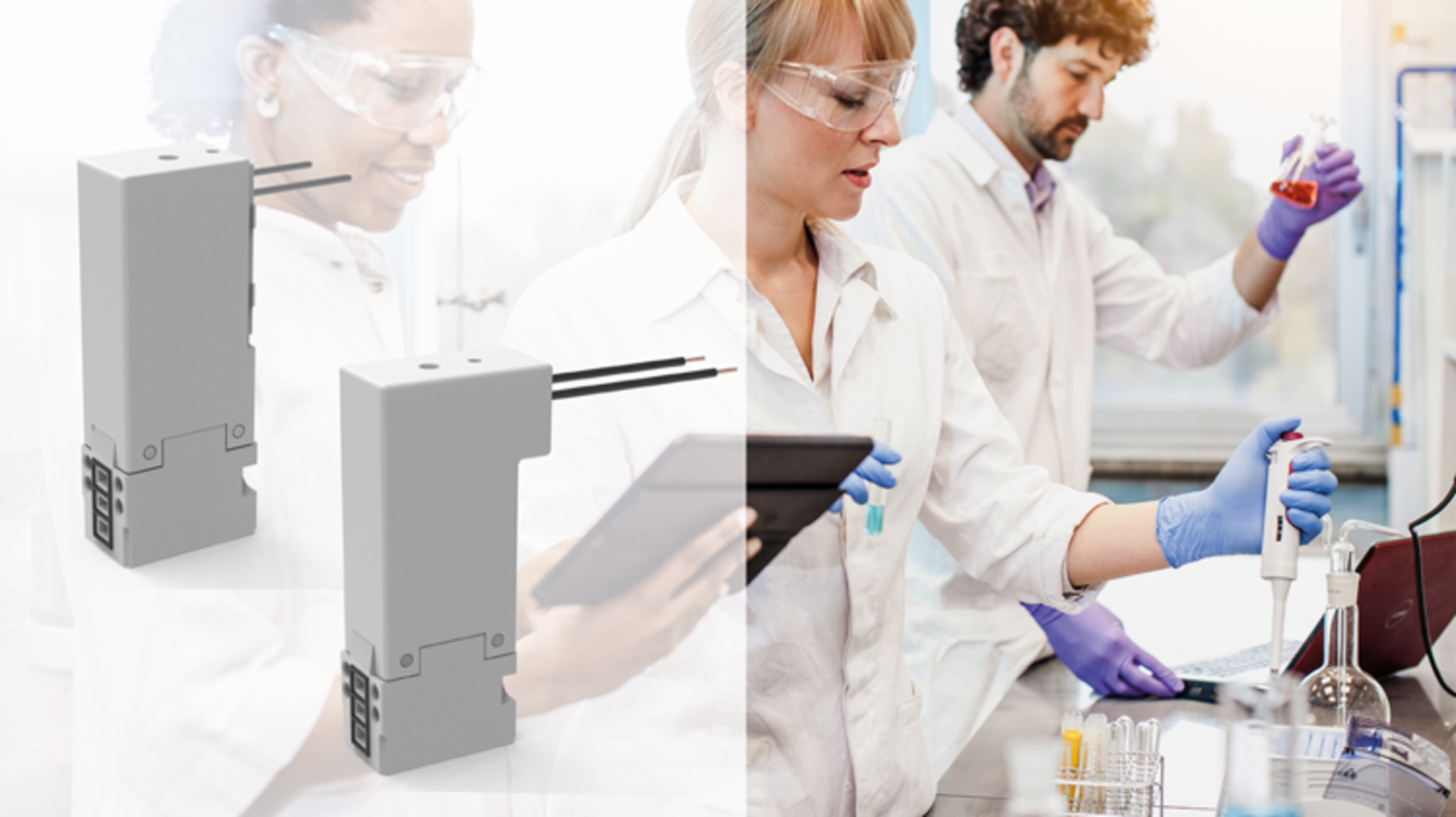

NEU: Das bistabiles Magnetventil 63.0 BI

Energieeffizient und präzise

Das neue bistabile Ventil 63.0 BI steuert Flüssigkeiten und Gase schnell und präzise. Dank eines integrierten Permanentmagneten hält das Ventil stromlos in geöffnetem bzw. in geschlossenem Zustand ohne die Spule dauerhaft zu bestromen. Die Schaltstellung wird durch einen kurzen elektrischen Impuls in wenigen Millisekunden geändert. So ist auch bei Stromausfall ein definierter, selbsthaltender Zustand des Ventils gewährleistet. Durch die extrem geringe Leistungsaufnahme erfolgt keine Erwärmung der Spule.

Das bistabile Design und die kompakte Bauweise machen den 63.0 BI zu einer energieeffizienten Lösung für mobile, batteriegestützte Anwendungen zum Beispiel in der Medizin- und Analysetechnik.

Das Ventil ist als 2/2- oder 3/2-Wege-Version erhältlich und lässt sich individuell anpassen.



Download Datenblatt zum 63.0 BI

Lesen Sie die Pressemitteilung zu Compamed 2022

Zu den bistabilen Ventilen im Produktfinder



Downloads

Datenblätter
Datenblatt | Sauerstoffventil Baureihe 63.1
pdf - 658 KB
Betriebsanleitungen
Chemische Beständigkeit von Kunststoffen | Kendrion Ventile
pdf - 987 KB
Broschüren und Flyer
Lösungsbeispiel | Ventilsteuereinheit für dentale Behandlungseinheiten
pdf - 250 KB
Broschüren und Flyer
Lösungsbeispiel | Smarte Lösungen für dentale Behandlungseinheiten
pdf - 242 KB
Datenblätter
Datenblatt | Bistabiles Magnetventil 63.0
pdf - 579 KB
Broschüren und Flyer, Datenblätter
Technischer Katalog | Magnetventil Zubehör Typ 65
pdf - 110 KB
Broschüren und Flyer, Datenblätter
Technischer Katalog | Mini Magnetventil Typ 63
pdf - 3 MB
Broschüren und Flyer, Datenblätter
Technischer Katalog | Micro Magnetventile Typ 65
pdf - 175 KB
Broschüren und Flyer, Datenblätter
Technischer Katalog | Micro Magnetventile Typ 64
pdf - 188 KB


Besuchen Sie den Produktfinder!

Technische Daten und Informationen zu unserm Standard-Portfolio finden Sie in unserem Produktfinder.
