Einzigartig: Das neue Schlauchklemmventil ist dank hoher Klemmkraft geeignet für PVC-Schläuche
Entdecken Sie jetzt die zahlreichen Vorteile des Power Pinch Valves!

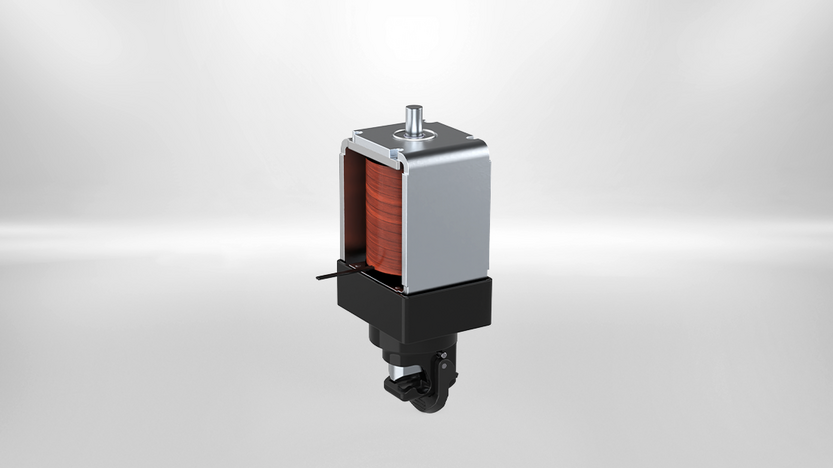

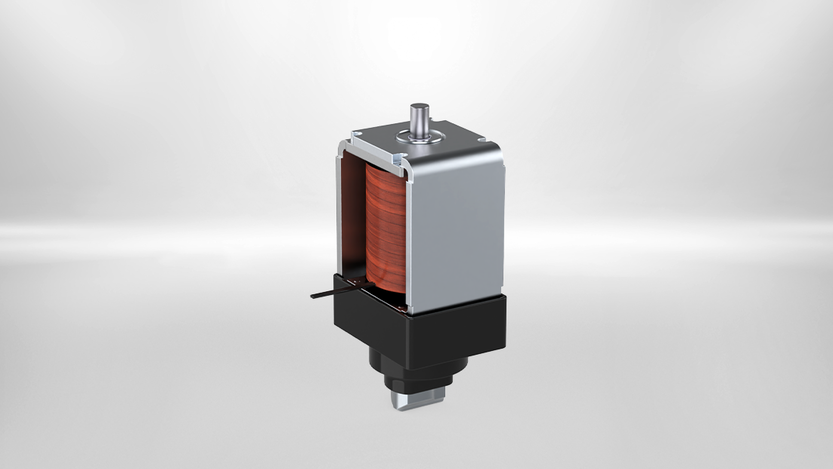

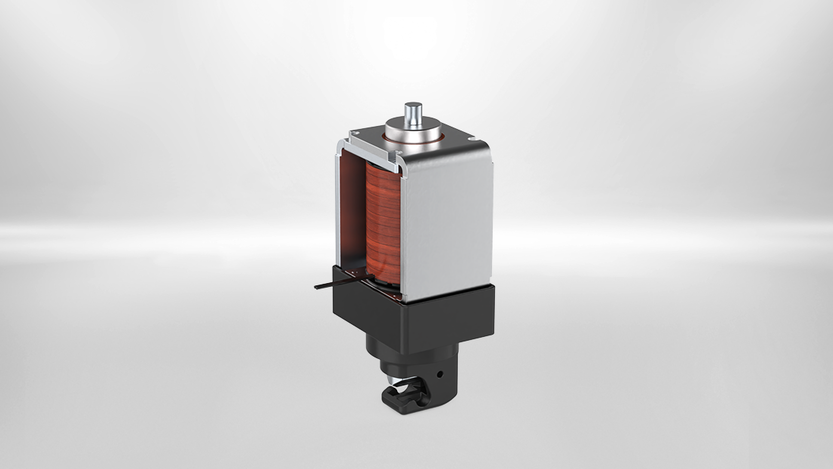

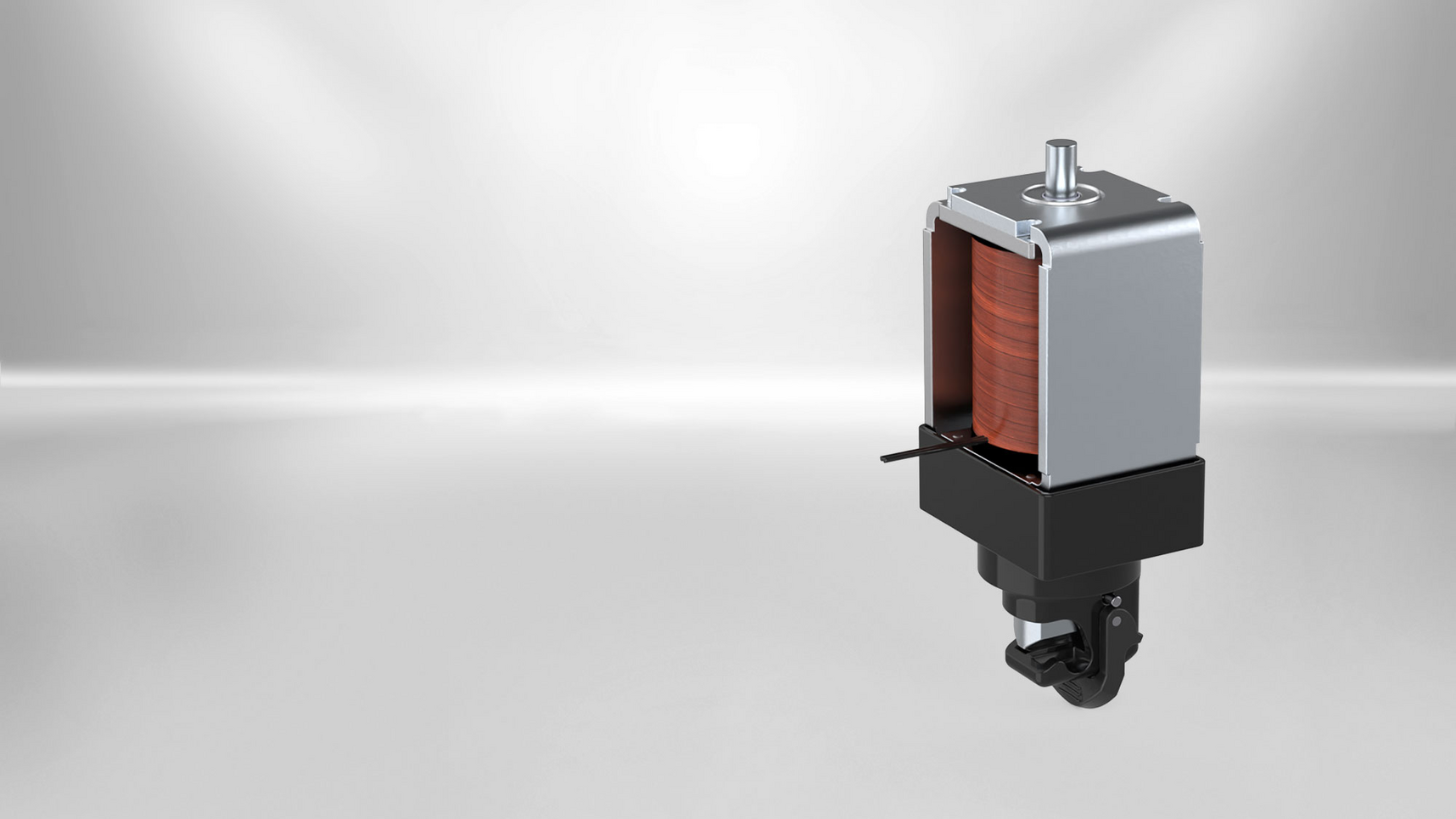

Das neue Schlauchklemmventil "Power Pinch Valve" schafft neue Möglichkeiten - dank seiner einzigartig hoher Klemmkraft. Mit den schlanken Abmessungen von 84 x 53 x 146 mm erreicht das elektromagnetisch betätigte Klemmventil eine Kraft von bis zu 42 N. Damit können nicht nur Silkonschläuche sicher geklemmt werden, sondern auch harte PVC-Schläuche mit einem Außendurchmesser von 4 bis 7 mm. Dafür sorgt die genau abgestimmte Magnet- und Federkraft der Ventilbaugruppe, deren Kernstück der zuverlässige Hubmagnet HD8 darstellt.
Das Power Pinch Valve steht in zwei Ausführungen zur Verfügung:
- NO (Normally Open): Das Ventil ist im stromlosen Zustand geöffnet; die Klemmung erfolgt mittels Magnetkraft.
- NC (Normally Closed): Das Ventil ist im stromlosen Zustand geschlossen; die Klemmung erfolgt federbelastet.
Das Power Pinch Valve ist optimal für Applikationen geeignet, in denen Flüssigkeiten zuverlässig und präzise abgemessen, abgefüllt oder gesteuert werden müssen. Der Fluss des Mediums ist in beide Richtungen umsetzbar und Toträume sind nicht vorhanden. Das Power Pinch Valve ist auch für den Einsatz von hochaggressiven Medien, durch eine sichere Trennung von Medium und Ventil, dank zweier Dichtungssysteme, bestens geeignet. Diese erhöhen den IP Schutz und sorgen für einen sicheren Betrieb sowie eine anwenderfreundliche Reinigung.
Optional Sensorik:
Für erhöhte Sicherheitsanforderungen kann eine elektronische Steuerung zur Zustandsüberwachung oder Durchflusserkennung integriert werden.
Vorteile auf einen Blick
- Große Klemmkräfte (bis zu 42 N)
- Präzise Durchfluss-Steuerung
- Universell einsetzbar für unterschiedliche Schlauchmaterialien (PVC und Silikone)
- Medium wird vollständig von Ventil getrennt
- Keine Toträume
- Durchfluss in beide Richtungen möglich
- Positionerkennung möglich
- Kompakte Bauweise
Allgemeine technische Informationen
Parameter | Wert |
---|---|
Abmessungen | 84 x 53 x 146 mm |
Funktion |
stromlos geöffnet (NO) oder stromlos geschlossen (NC) wählbar |
Spannungsversorgung | 24 V DC |
Leistung |
18W 100% ED |
Klemmkraft | 42 N |
Umgebungsbedingungen | 5 °C bis +40 °C |
Arbeitsdruck | 0 - 2 bar (abhängig vom Schlauch-Eigenschaften) |
Schlauch |
Außendurchmesser 4 - 7 mm Dicke 1 - 1,5 mm PVC und Silikone |
