Flächeninduktoren
Induktive Flächenerwärmung für Werkzeug
a { text-decoration: none; color: #464feb; } tr th, tr td { border: 1px solid #e6e6e6; } tr th { background-color: #f5f5f5; }
Anwendung und Einsatzbereiche

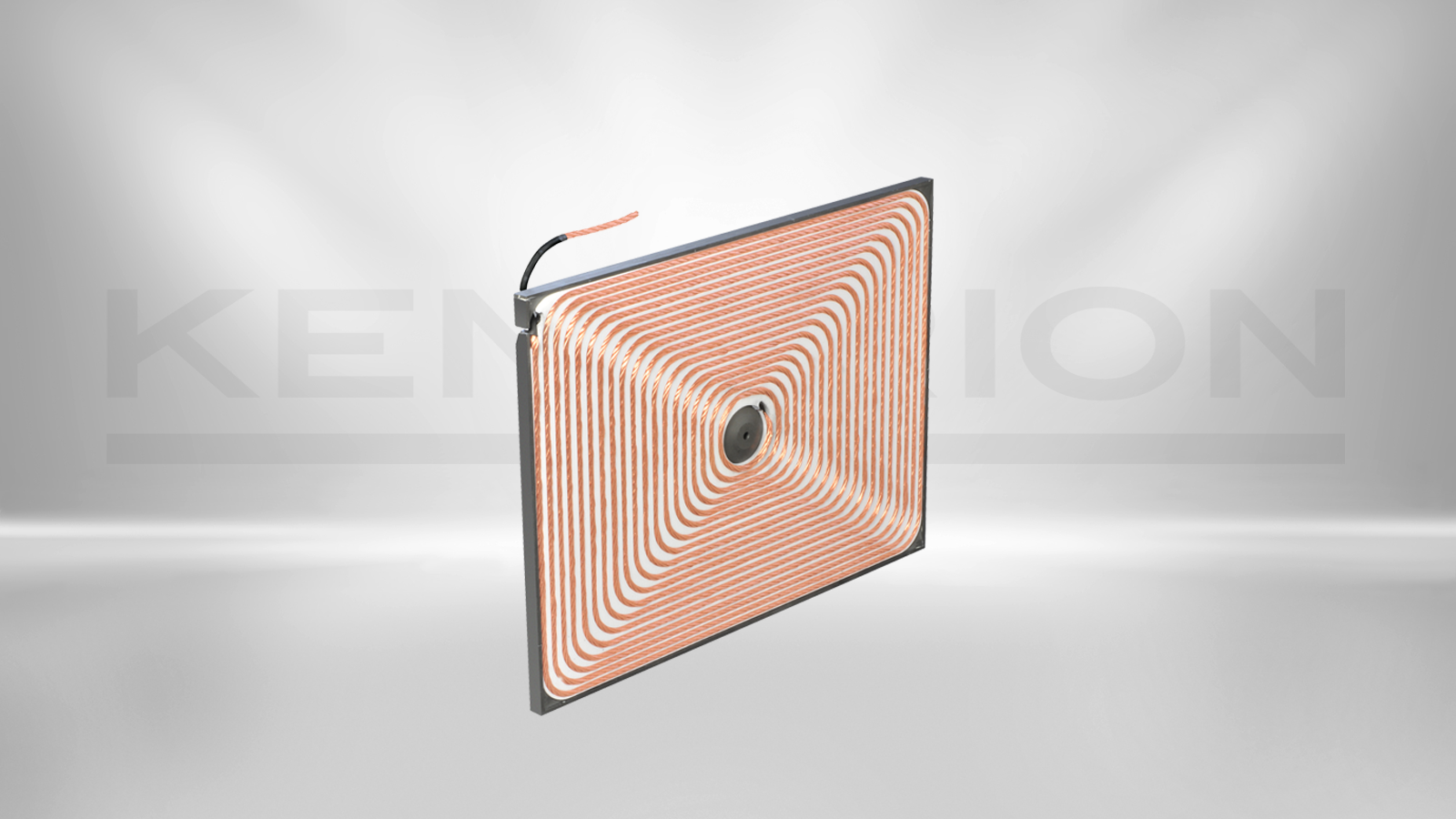

Flächeninduktoren von Kendrion sind induktive Heizelemente zur gleichmäßigen Erwärmung von Werkzeugoberflächen. Flächeninduktoren werden in der Lebensmittelerwärmung, in Verpackungsmaschinen und in Prägeprozessen der Grafikindustrie eingesetzt. Die Flächenerwärmung erfolgt kontaktlos und reproduzierbar.
Prozesswirkung
Der homogene Energieeintrag der Flächeninduktoren reduziert die erforderliche Wanddicke beheizter Werkzeuge. Die reduzierte thermische Masse erhöht die Prozessdynamik. Die erhöhte Prozessdynamik senkt den Energieverbrauch.
Auslegung und Betrieb
Kendrion legt Flächeninduktoren mittels numerischer Feldberechnung kundenspezifisch aus. Die Auslegung berücksichtigt geometrische und thermische Randbedingungen. Flächeninduktoren sind für Dauertemperaturen bis 250 °C ausgelegt und arbeiten ohne Wasserkühlung. Der Verzicht auf Wasserkühlung reduziert Infrastrukturaufwand und erhöht die Betriebssicherheit.
|
Titel
|
Typ
|
Abmessungen (B x H x T)
|
Beheizte Strecke
|
Nennleistung
|
Temperaturbereich
|
Flächenleistung
|
Induktor Strom
|
Induktor Spannung
|
Wirkungsgrad
|
Einschaltdauer
|
Elektrischer Anschluss
|
Elektrische Ansteuerung
|
Produktstatus
|
Zulassungen
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

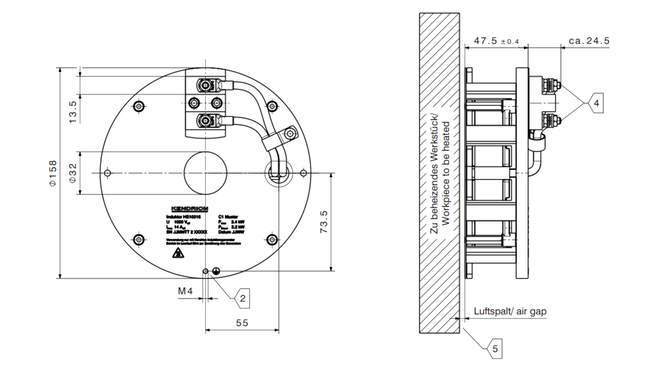

Induktor FLACH 158 HS10016 | Induktor für induktive Beheizung von Flächen | 158 mm x 158 mm x 72 mm | ca. 190 cm² | 3, 4 kW | 0 ... 240°C | bis zu 163 kW/m² | 14 A | < 1000 Veff | approx. 98 % | 100 % duty cycle | Schraubanschluss M5 (max. Anzugsmoment 3, 5 Nm) | Zum Anschluss an Kendrion Induktionsgeneratoren | Standard product / in preparation | Low Voltage Directive | |
|

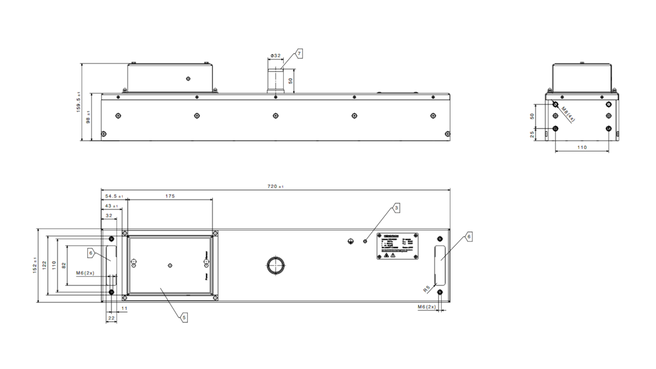

Induktor FLACH 10009/1 | Induktor für induktive Beheizung von Flächen | 720 mm x 152 mm x 156, 5 mm | ca. 432 cm² | 20 kW | 0 ... 200°C | bis zu 182 kW/m² | 14 A | 900 Veff | approx. 98 % | 100 % duty cycle | Schraubanschluss M6 (max. Anzugsmoment 3, 5 Nm) | Zum Anschluss an Kendrion Induktionsgeneratoren | Sonderausführung | Low Voltage Directive | |
|

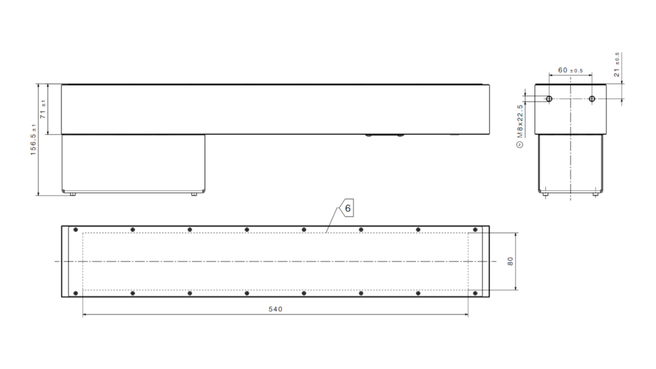

Induktor FLACH HS10003/2 | Induktor für induktive Beheizung von Flächen | 600 mm x 100 mm x 156, 5 mm | ca. 432 cm² | 6, 5 kW | 0 ... 200°C | bis zu 150 kW/m² | 26, 8 A | < 1000 Veff | approx. 98 % | 100 % duty cycle | Schraubanschluss M5 (max. Anzugsmoment 3, 5 Nm) | Zum Anschluss an Kendrion Induktionsgeneratoren | Sonderausführung | Low Voltage Directive |
