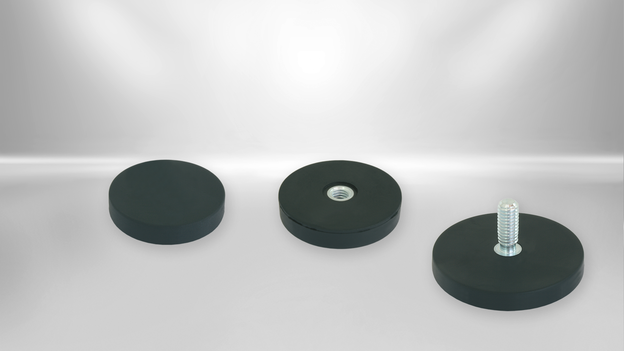

Gummiummantelte Flachgreifer
Flachgreifer mit Gummimantel für zuverlässiges Halten und Greifen
Kendrion bietet permanent-magnetische Flachgreifer mit Kunststoffmantel in verschiedenen Größen, Materialien und Ausführungen. Sie werden aus Hartferrit, NdFeB oder SmCo, sowie mit einer Ummantelung aus Kunststoff hergestellt. Die Gummiummantelung dient dabei als mechanischer Schutz. Vielfältige Bauformen wie Gewindebuchsen, Gewindezapfen und verschiedene Bohrungen sind möglich. Aufgrund ihres Aufbaus verfügen die gummierten Flachgreifer über nur eine Haftfläche. Von anderen Flächen des Magnetkörpers geht keine Kraftwirkung aus. Die Permanentmagnete mit Gummimantel sind alterungsfrei und haben eine hohe Haftkraft.
Auf Anfrage können spezielle Ausführungen für verschiedene Anforderungen realisiert werden.
Sollten durch Langzeittemperatur, thermische Wechselbeanspruchungen oder durch chemische Beanspruchung Funktionsstörungen befürchtet werden, bitten wir um vorherige Rücksprache.
|
Titel
aufsteigend
absteigend
|
Typ
aufsteigend
absteigend
|
Ausführung
aufsteigend
absteigend
|
Material
aufsteigend
absteigend
|
Kraft (N)
aufsteigend
absteigend
|
Durchmesser (mm)
aufsteigend
absteigend
|
Höhe (mm)
aufsteigend
absteigend
|
Gewicht (g)
aufsteigend
absteigend
|
Schraube
aufsteigend
absteigend
|
Temperatur (°C)
aufsteigend
absteigend
|
Gehäuse
aufsteigend
absteigend
|
Durchmesser Bohrung (mm)
aufsteigend
absteigend
|
Gesamthöhe (mm)
aufsteigend
absteigend
|
Durchmesser Gewindebuchse (mm)
aufsteigend
absteigend
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

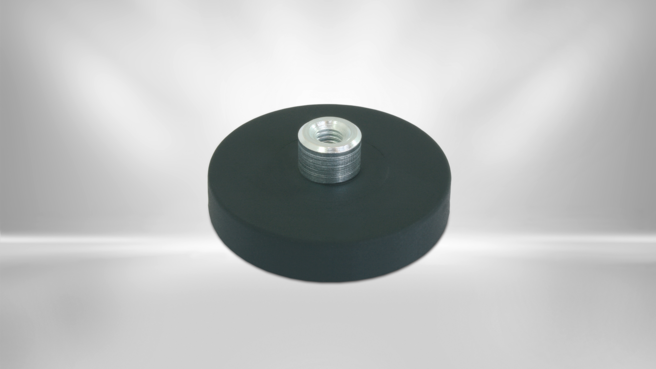

Gummiummantelter Flachgreifer NdFeB
|
550 4054 12 | Mit Gewindebuchse | Neodym | 10 | 12 | 7 | 6 | M4 | 60 | gummiummantelt | - | 14.8 | 8 | zum Produkt |
|
|
Gummiummantelter Flachgreifer NdFeB
|
550 4054 22 | Mit Gewindebuchse | Neodym | 50 | 22 | 6 | 13 | M4 | 60 | gummiummantelt | - | 11.5 | 8 | zum Produkt |
|
|
Gummiummantelter Flachgreifer NdFeB
|
550 4054 31 | Mit Gewindebuchse | Neodym | 75 | 31 | 6 | 22 | M4 | 60 | gummiummantelt | - | 11.5 | 8 | zum Produkt |
|
|
Gummiummantelter Flachgreifer NdFeB
|
550 4054 43 | Mit Gewindebuchse | Neodym | 85 | 43 | 6 | 30 | M4 | 60 | gummiummantelt | - | 10.5 | 8 | zum Produkt |
|
|
Gummiummantelter Flachgreifer NdFeB
|
550 4054 66 | Mit Gewindebuchse | Neodym | 180 | 66 | 8.5 | 105 | M5 | 60 | gummiummantelt | - | 15 | 10 | zum Produkt |
|
|
Gummiummantelter Flachgreifer NdFeB
|
550 4054 88 | Mit Gewindebuchse | Neodym | 420 | 88 | 8.5 | 192 | M8 | 60 | gummiummantelt | - | 17 | 12 | zum Produkt |
|

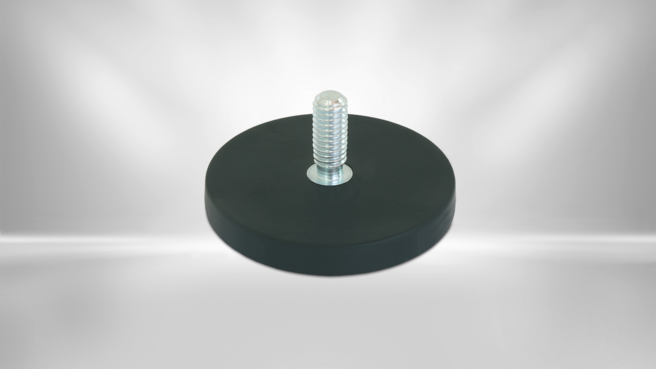

Gummiummantelter Flachgreifer NdFeB
|
550 4055 22 | Mit Gewindezapfen | Neodym | 50 | 22 | 6 | 11 | M4 | 60 | gummiummantelt | - | 12.5 | - | zum Produkt |
|
|
Gummiummantelter Flachgreifer NdFeB
|
550 4055 43 | Mit Gewindezapfen | Neodym | 85 | 43 | 6 | 32 | M6 | 80 | gummiummantelt | - | 21 | - | zum Produkt |
|
|
Gummiummantelter Flachgreifer NdFeB
|
550 4055 66 | Mit Gewindezapfen | Neodym | 180 | 66 | 8.5 | 107 | M8 | 80 | gummiummantelt | - | 23.5 | - | zum Produkt |
|
|
Gummiummantelter Flachgreifer NdFeB
|
550 4055 88 | Mit Gewindezapfen | Neodym | 420 | 88 | 8.5 | 193 | M8 | 80 | gummiummantelt | - | 23.5 | - | zum Produkt |
|

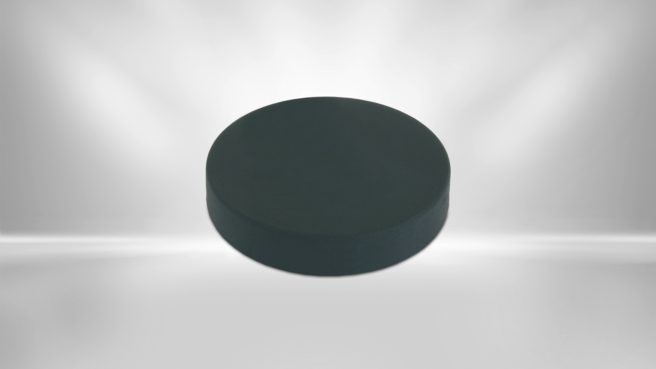

Gummiummantelter Flachgreifer NdFeB
|
550 4056 22 | ohne Gewinde | Neodym | 50 | 22 | 6 | 9.5 | - | 60 | gummiummantelt | - | - | - | zum Produkt |
|
|
Gummiummantelter Flachgreifer NdFeB
|
550 4056 31 | ohne Gewinde | Neodym | 75 | 31 | 6 | 25 | - | 60 | gummiummantelt | - | - | - | zum Produkt |
|
|
Gummiummantelter Flachgreifer NdFeB
|
550 4056 43 | ohne Gewinde | Neodym | 85 | 43 | 6 | 28 | - | 60 | gummiummantelt | - | - | - | zum Produkt |
|

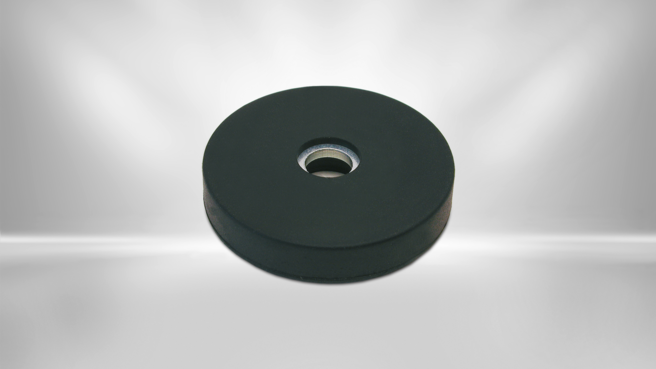

Gummiummantelter Flachgreifer NdFeB
|
550 4057 22 | mit Bohrung | Neodym | 35 | 22 | 6 | 8 | - | 60 | gummiummantelt | 8.2 | - | - | zum Produkt |
|
|
Gummiummantelter Flachgreifer NdFeB
|
550 4057 31 | mit Bohrung | Neodym | 75 | 31 | 6 | 20 | - | 60 | gummiummantelt | 9 | - | - | zum Produkt |
|
|
Gummiummantelter Flachgreifer NdFeB
|
550 4057 43 | mit Bohrung | Neodym | 85 | 43 | 6 | 27 | - | 60 | gummiummantelt | 12.8 | - | - | zum Produkt |
|
|
Gummiummantelter Flachgreifer NdFeB
|
550 4057 57 | mit Bohrung | Neodym | 175 | 57 | 7.6 | 77 | - | 60 | gummiummantelt | 25.3 | - | - | zum Produkt |
|
|
Gummiummantelter Flachgreifer NdFeB
|
550 4057 66 | mit Bohrung | Neodym | 210 | 66 | 8.5 | 100 | - | 60 | gummiummantelt | 25 | - | - | zum Produkt |
|

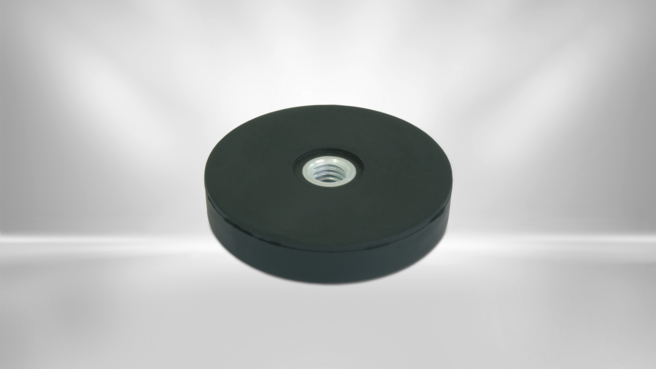

Gummiummantelter Flachgreifer NdFeB
|
550 4058 22 | mit Innengewinde | Neodym | 35 | 22 | 6 | 9 | M4 | 60 | gummiummantelt | - | - | - | zum Produkt |
|
|
Gummiummantelter Flachgreifer NdFeB
|
550 4058 31 | mit Innengewinde | Neodym | 75 | 31 | 6 | 21 | M5 | 60 | gummiummantelt | - | - | - | zum Produkt |
|
|
Gummiummantelter Flachgreifer NdFeB
|
550 4058 43 | mit Innengewinde | Neodym | 85 | 43 | 6 | 29 | M4 | 60 | gummiummantelt | - | - | - | zum Produkt |
