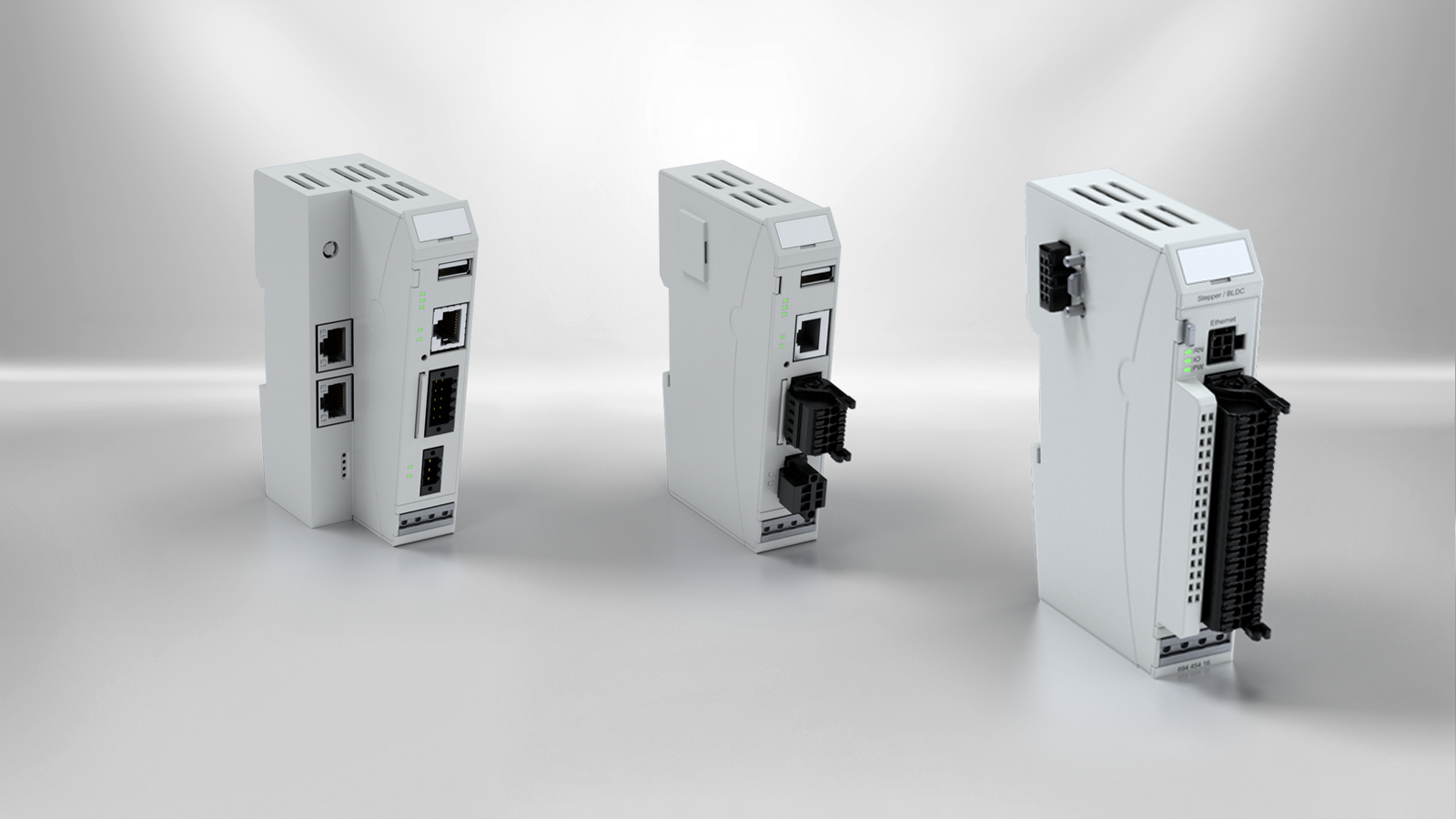

Modulare I/O Module
Modulares I/O System mit EtherCAT Feldbusanschaltung
Die Kuhnke FIO ist eine modulare I/O-Klemme mit EtherCAT Feldbusanschluss. Die FIO I/O-Klemme besteht aus einem Buskoppler oder einer Steuerung sowie verschiedenen I/O-Modulen für den Anschluss der Prozesssignale. Das EtherCAT Protokoll bleibt bis zum letzten Modul erhalten. Bei Bedarf können Sicherheitstechniken in Form von Safety I/O Modulen integriert werden. Alle dezentralen EtherCAT Busklemmen sind modular erweiterbar und eignen sich für Anschlüsse von Sensoren und Aktoren in Schaltschränken.
- EtherCAT bis zur letzten Klemme
- Perfekte Modulvielfalt
- Inklusive Module für Funktionale Sicherheit
Produkte
(59)
Ergebnisse in Raster anzeigen
Ergebnisse in Liste anzeigen
|
Titel
aufsteigend
absteigend
|
Typ
aufsteigend
absteigend
|
Funktion
aufsteigend
absteigend
|
Abmessungen (B x H x T)
aufsteigend
absteigend
|
Produktstatus
aufsteigend
absteigend
|
Montage
aufsteigend
absteigend
|
Zulassungen
aufsteigend
absteigend
|
Schutzklasse
aufsteigend
absteigend
|
Bauart
aufsteigend
absteigend
|
Integrierte Funktionen
aufsteigend
absteigend
|
Feldbus Schnittstellen
aufsteigend
absteigend
|
Statusanzeige
aufsteigend
absteigend
|
Gehäusewerkstoff
aufsteigend
absteigend
|
Versorgungsspannung
aufsteigend
absteigend
|
Betriebstemperatur
aufsteigend
absteigend
|
Störfestigkeit
aufsteigend
absteigend
|
Digitale I/Os (integriert)
aufsteigend
absteigend
|
Analoge I/Os (integriert)
aufsteigend
absteigend
|
Schnittstellen
aufsteigend
absteigend
|
Identnummer
aufsteigend
absteigend
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Kuhnke FIO
AI4 U/I/R/T 24 Bit |
694 445 51 | Analog - einfache Konfiguration | 25 x 120 x 90 mm | In Vorbereitung | - | CE, UL | IP 20 | Schaltschrankmodul | - | EtherCAT | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | - | 0(4)...20 mA; 0...10 V / -10...+10 V; 0…250 Ohm / 0…500 Ohm / 0…1 kOhm / 0…2 kOhm / 0…5 kOhm / 0…10 kOhm; PT100 / Ni100 oder PT1000 / Ni1000 oder Thermo /Typ B, E, J, K, N, R, S, T | - | - | zum Produkt |
|
|
Kuhnke FIO
Mix02 CoE |
694 444 62 | Multifunktion | 25 x 120 x 90 mm | Auslaufprodukt | - | CE, UL | IP 20 | Schaltschrankmodul | 24 digitale Ausgänge, 8 digitale Eingänge, Zählereingang 500kHz - 1MHz, 4 analoge Eingänge, RS485 | EtherCAT / CoE | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | Eingänge: 4 DI 0, 1- 0, 001ms; 4 DI 1ms (optional 4 AI) / Ausgänge: 16 DO 0, 1A; 8 DO 0, 5A | Eingänge: 4 AI 0-10V 12 Bit (optional 4 DI 1ms) | RS485, potentialgetrennt | - | zum Produkt |
|
Kuhnke FIO
DO8 Relais NO |
694 452 05 | Digital OUT | 25 x 120 x 90 mm | Standard Product | - | CE, UL | IP 20 | Schaltschrankmodul | - | EtherCAT | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | Ausgänge: 8 Relais-Ausgänge, Schließer, 2A | - | - | - | zum Produkt |
|
|
Kuhnke FIO
Mix 111 CoE |
694 444 66 | Multifunktion | 25 x 120 x 90 mm | In Vorbereitung | - | CE, UL | IP 20 | Schaltschrankmodul | 2 x AI (0…10 V, 12 Bit), 4 x event counter (200kHz), 2 x Encoder A-B-Z (100 kHz), 2 x frequency generator or 4x PTO or 4 x PWM (100 kHz), (Die Nutzung reduziert die Anzahl der verfügbaren IOs) | EtherCAT / CoE | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | 12 x DI (24 V (adjustable filter times)), 8 x DO (4 x 24 V 0, 5 A (HighSide) / 4 x 24 V 0, 2 A (PushPull)) | 2 x AI (0…10 V, 0/4 …20 mA, 12 Bit), 2 x (AO 0…10 V, 0/4 …20 mA, 12 Bit) | - | - | zum Produkt |
|
|
Kuhnke FIO
Stepper Control |
694 454 56 | Motion Control | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL vorbereitet | IP 20 | Schaltschrankmodul | DSP-402 Profile Position, Profile Velocity, Homing | EtherCAT | - | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +50°C | - | Ausgänge: 3 x 2 Phasen Schrittmotor, 3 x Bremse, 1 x 0, 5 A / Eingänge: 6 x Endlagenschalter, 3 x Referenz | - | 3 x 2 Phasen Schrittmotor: Anschlussspannung: 12 - 48 V DC; Motor-Nennstrom: 1, 8 Aeff/Achse; Spitzenstrom 2, 5 Aeff/Achse; Übertemperaturschutz ab 85°C auf der Platine | - | zum Produkt |
|
|
Kuhnke FIO OC
AI4 12 Bit (CoE) |
694 434 65 | Analog - einfache Konfiguration, OC-Technologie | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP 20 | Schaltschrankmodul | - | EtherCAT / (CoE) | LEDs allocated to the point of termination | IP 20 | 24 V (-15% / +20%) | 0 ... +55°C | Zone B according to EN 61131-2 | EtherCAT | Eingänge: 4 AI 0/4 ... 20 mA oder 0 ... +10 V 12Bit | - | - | zum Produkt |
|
|
Kuhnke FIO
DI16 1ms 2-Leiter |
694 451 43 | Digital IN 2-Leiter | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP 20 | Schaltschrankmodul | - | EtherCAT | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | Eingänge: 16DI 1ms + 16 x 24 VDC | - | - | - | zum Produkt |
|
|
Kuhnke FIO OC
Counter-Encoder (CoE) |
694 434 53 | Zähler, Multifunktion, OC-Technologie | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP 20 | Schaltschrankmodul | sichere Analogwertübertragung zur Safety PLC, 2 x Zähler/Geber: RS422 32Bit 5MHz oder 5/24V SE 32 Bit 1, 6 MHz oder SSI 18-32 Bit 80-1000kbit/s oder EnDAT 2.1 100 kHz-2 MHz oder 6 x Ereigniszähler HTL/TTL 32 Bit 1kHz | EtherCAT / CoE | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | nicht vorhanden | nicht vorhanden | nicht vorhanden | - | zum Produkt |
|

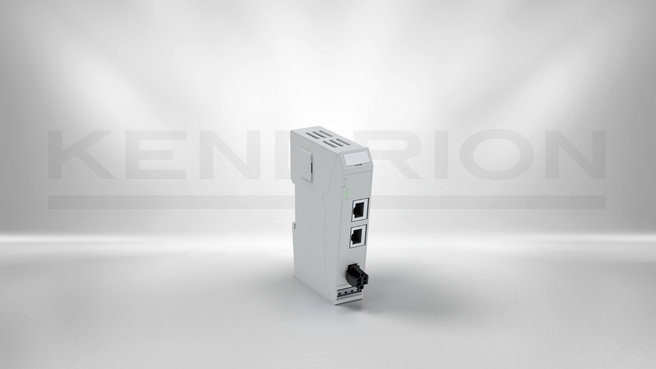

Kuhnke FIO
Buskoppler 3A |
694 400 00 | Kommunikation | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP 20 | Schaltschrankmodul | - | EtherCAT | LED, EtherCAT Status | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | - | - | - | - | zum Produkt |
|

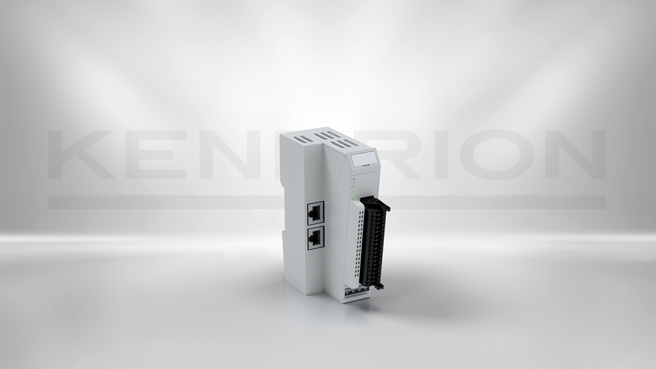

Kuhnke FIO
Buskoppler DI16 DO16 |
694 400 10 | Kommunikation, Digital IN, Digital OUT | 42 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP 20 | Schaltschrankmodul | - | EtherCAT | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | Eingänge: 16 DI 3ms / Ausgänge: 16 DO 0, 5A | - | EtherCAT In/Out | - | zum Produkt |
|
|

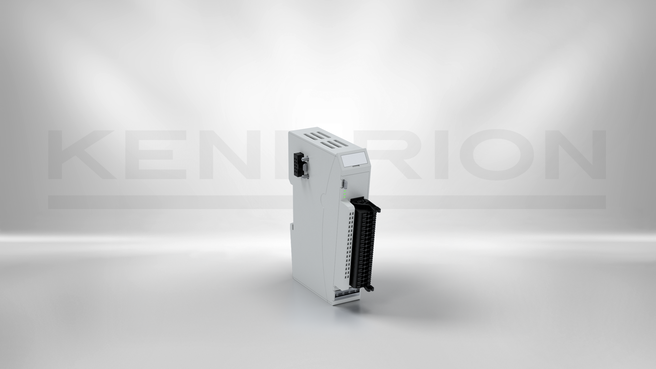

Kuhnke FIO
DI16 DO16 5ms 0,5A |
694 450 01 | Digital IN, Digital OUT | 25 x 120 x 90 mm | Sonderausführung | - | CE, UL | IP 20 | Schaltschrankmodul | - | EtherCAT | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | Eingänge: 16 DI 5ms / Ausgänge: 16 DO 0, 5A | - | - | - | zum Produkt |
|
|
Kuhnke FIO
DI16 DO8 1ms 1A |
694 450 02 | Digital IN, Digital OUT | 25 x 120 x 90 mm | Sonderausführung | - | CE, UL | IP 20 | Schaltschrankmodul | - | EtherCAT | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | Eingänge: 16 DI 1ms / Ausgänge: 8 DO 1A | - | - | - | zum Produkt |
|
|
Kuhnke FIO
DI16 DO16 1ms 0,5A |
694 450 03 | Digital IN, Digital OUT | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP20 | Schaltschrankmodul | - | EtherCAT | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | Eingänge: 16 DI 1ms / Ausgänge: 16 DO 0, 5A | - | - | - | zum Produkt |
|
|
Kuhnke FIO
DI8 DO8 5ms 0,5A |
694 450 04 | Digital IN, Digital OUT | 25 x 120 x 90 mm | Sonderausführung | - | CE, UL | IP 20 | Schaltschrankmodul | - | EtherCAT | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | Eingänge: 8 DI 5ms / Ausgänge: 8 DO 1A | - | - | - | zum Produkt |
|
|
Kuhnke FIO
DI8 DO8 1ms 0,5A |
694 450 05 | Digital IN, Digital OUT | 25 x 120 x 90 mm | Sonderausführung | - | CE, UL | IP 20 | Schaltschrankmodul | - | EtherCAT | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | Eingänge: 8 DI 1ms / Ausgänge: 8 DO 0.5A | - | - | - | zum Produkt |
|
|
Kuhnke FIO
DI16 DO16 1ms 0,5A LS |
694 450 13 | Digital IN, Digital OUT | 25 x 120 x 90 mm | Sonderausführung | - | CE, UL | IP 20 | Schaltschrankmodul | - | EtherCAT | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | Eingänge: 16 DI 1ms / Ausgänge: 16 DO 0, 5A lowschaltend | - | - | - | zum Produkt |
|
|
Kuhnke FIO
DI32 1ms |
694 451 02 | Digital IN | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP20 | Schaltschrankmodul | - | EtherCAT | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | Eingänge: 32 DI 1ms | - | - | - | zum Produkt |
|
|
Kuhnke FIO
DI16 1ms |
694 451 03 | Digital IN | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP 20 | Schaltschrankmodul | - | EtherCAT | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | Eingänge: 16DI 1ms | - | - | - | zum Produkt |
|
|
Kuhnke FIO
DO16 0,5A |
694 452 01 | Digital OUT | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP 20 | Schaltschrankmodul | - | EtherCAT | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | Ausgänge: 16 DO 0, 5A | - | - | - | zum Produkt |
|
|
Kuhnke FIO
DO8 1A |
694 452 02 | Digital OUT | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP 20 | Schaltschrankmodul | - | EtherCAT | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | Ausgänge: 8 DO 1A | - | - | - | zum Produkt |
|
|
Kuhnke FIO
DO8 2A |
694 452 06 | Digital OUT | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP 20 | Schaltschrankmodul | - | EtherCAT | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | Ausgänge: 8 DO 2A (∑max.10A) | - | - | - | zum Produkt |

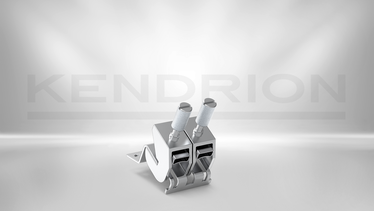

![[Translate to German:]](/fileadmin/_processed_/a/d/csm_schirmklemme-2x8_2cd214ce54.png "[Translate to German:]")

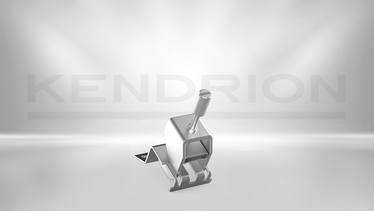

![[Translate to German:]](/fileadmin/_processed_/1/a/csm_schirmklemme-1x4_f1c3f6fb8d.png "[Translate to German:]")
