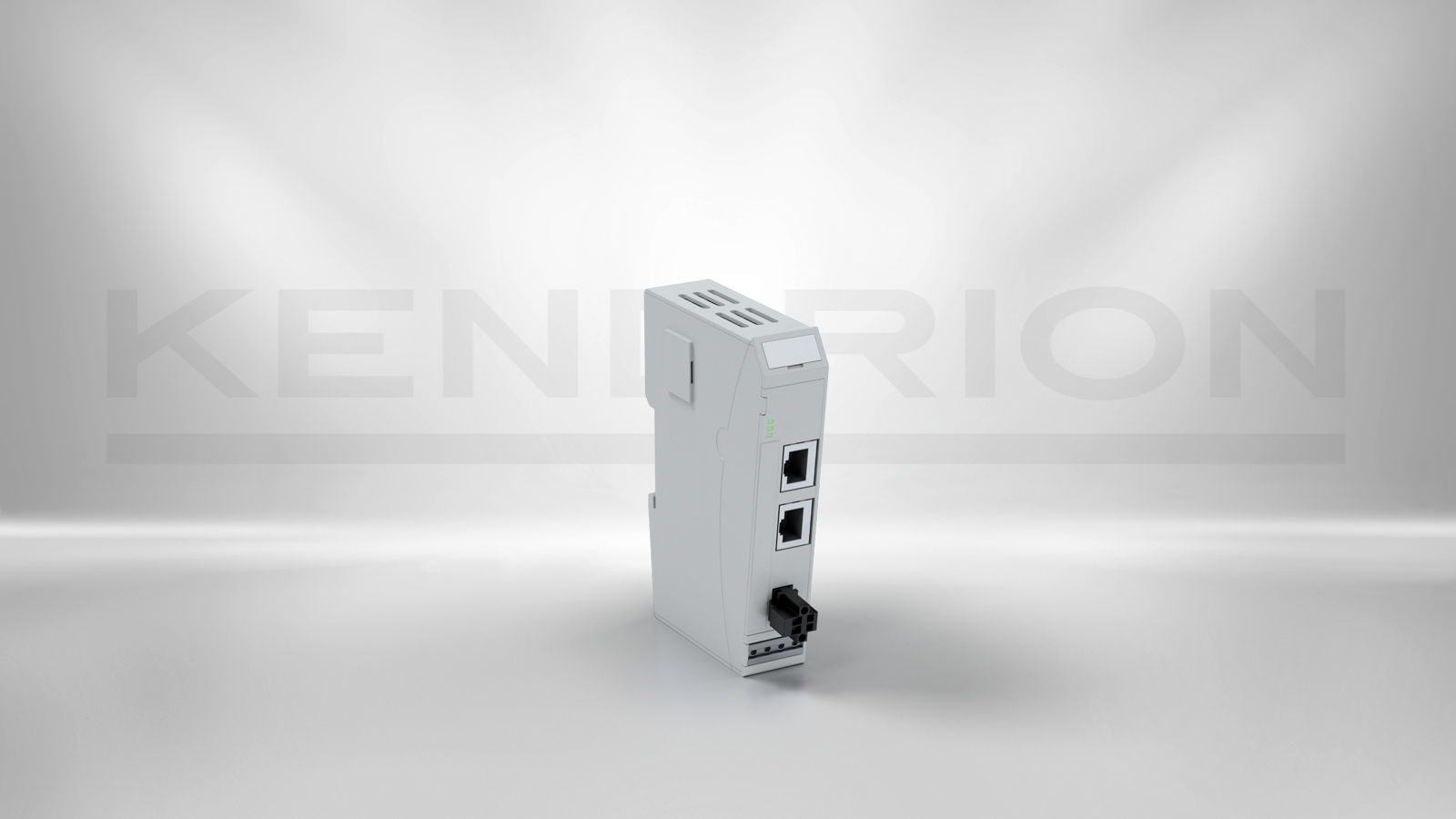

Kuhnke FIO
Buskoppler 3A
694 400 00
![[Translate to German:]](/fileadmin/_processed_/a/f/csm_kendrion-kuhnke-694-coupler_af37e02805.png "[Translate to German:]")
Kuhnke FIO ist ein System von I/O-Modulen für den Anschluss der Prozesssignale in einem EtherCAT-Netzwerk. Es besteht aus dem Buskoppler und verschiedenen I/O-Modulen. Im Buskoppler erfolgt die Wandlung der Übertragungsphysik von Twisted Pair auf LVDS (E-Bus) und die Erzeugung der Systemspannungen für die LVDS-Module. Auf der einen Seite werden die im Officebereich üblichen 100 Base TX-Leitungen, auf der anderen Seite nacheinander die I/O-Module für die Prozesssignale angeschlossen. Dabei bleibt das EtherCAT Protokoll bis in das letzte I/O-Modul erhalten. Am Ende des modularen Gerätes wird die Verbindung von Hin- und Rückleitung automatisch geschlossen.
- 2 x RJ45-Buchse
- Statusanzeige über LEDs
- Elektronik Versorgung für FIO Erweiterungsmodule 3 A
Technische Details
| Beschreibung | Wert |
|---|---|
| Funktion | Kommunikation |
| Bauart | Schaltschrankmodul |
| Produktstatus | Standard Produkt |
| Feldbus Schnittstellen | EtherCAT |
| Anschlussart | Federzugsammelstecker |
| Statusanzeige | LED, EtherCAT Status |
| Gehäusewerkstoff | Kunststoff, Träger aus Aluminum |
| Abmessungen (B x H x T) | 25 x 120 x 90 mm |
| Schutzklasse | IP 20 |
| Versorgungsspannung | 24 V DC (-15% ... +20%) |
| Betriebstemperatur | 0 ... +55°C |
| Störfestigkeit | Zone B nach EN 61131-2 |
| Zulassungen | CE, UL |
