Drehmagnet Typ D 2
D 24-BOR-F-DS9420-24 VDC 100 ED
![[Translate to German:]](/fileadmin/_processed_/a/4/csm_kendrion-d24-bor-f-rotary-solenoid_87ea4f341c.png "[Translate to German:]")

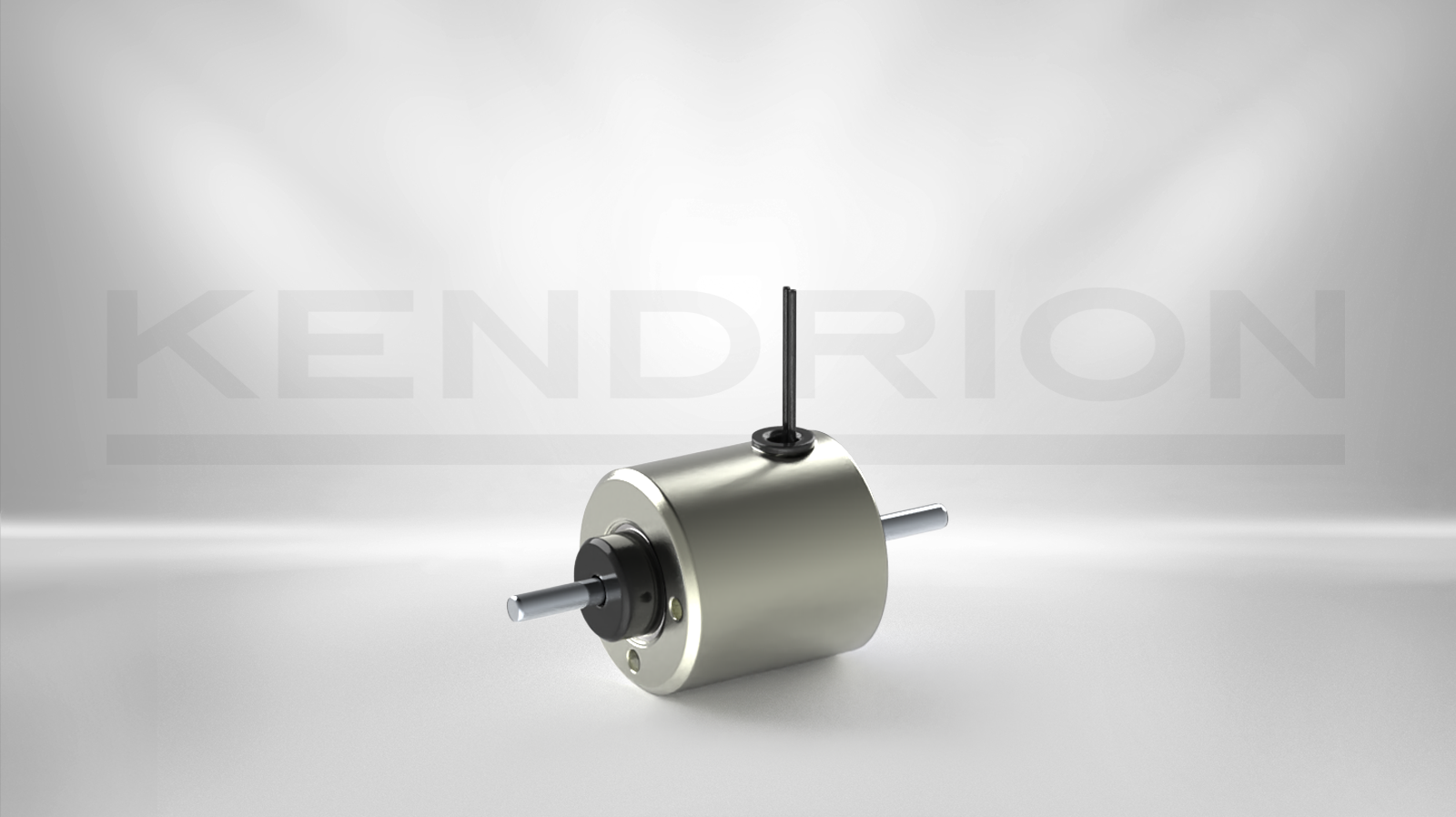

Drehmagnet in zylindrischer Bauform mit beidseitigem Wellenende und Rückholfeder. Dieser Vorzugstyp ist in kleinen Stückzahlen ab Lager lieferbar. Weitere Drehwinkel, Wellenausführungen oder andere Nennspannungen sind auf Anfrage möglich. Weitere Informationen über unsere Elektromagnete finden Sie im Downloadbereich.
Möchten Sie mehr über die Arbeitsweise und Anwendung der Drehmagnete erfahren?
Technische Details
| Beschreibung | Wert |
|---|---|
| Ausführung | Monostabil |
| Drehwinkel | 45° |
| Anfangsdrehmoment | 0.18 Ncm |
| Enddrehmoment | 0.44 Ncm |
| Rückstellung | Federrückstellung |
| Gehäusetyp | rund |
| Nennspannung | 24 V |
| Einschaltdauer | 100 % |
| Leistungsaufnahme | 3.8 W |
| Thermische Klasse | B 130 °C |
| Anschluss | Litze 20 cm |
| Abmessungen | Durchmesser 25 / Länge 25 mm |
| Magnetgewicht | 75 g |
| Dynamisches Trägheitsmoment | 0.1 x 10^-6 kg m^2 |
