Drehmagnete – ProduktFinder
Hier finden Sie schnell und einfach, was Sie suchen. Wählen Sie aus unserem breiten Portfolio an monostabilen und bistabilen Drehmagneten. Benutzen Sie unseren Filter und schränken die Suche so ein, dass es für Ihre Anwendung passt.
- Monostabiles oder bistabiles Design
- Drehwinkel
- Anfangs- bzw. Enddrehmoment
- Art der Rückstellung (Feder bzw. elektrisch)
Sie möchten mehr über die Funktionsweise und Anwendungsgebiete der Kendrion Drehmagnete erfahren?
Besuchen Sie unsere Drehmagnete-Website
Produkte
(19)
Ergebnisse in Raster anzeigen
Ergebnisse in Liste anzeigen
|
Titel
aufsteigend
absteigend
|
Typ
aufsteigend
absteigend
|
Ausführung
aufsteigend
absteigend
|
Drehwinkel
aufsteigend
absteigend
|
Anfangsdrehmoment (Ncm)
aufsteigend
absteigend
|
Enddrehmoment (Ncm)
aufsteigend
absteigend
|
Rückstellung
aufsteigend
absteigend
|
Gehäusetyp
aufsteigend
absteigend
|
Nennspannung (V)
aufsteigend
absteigend
|
Einschaltdauer (%)
aufsteigend
absteigend
|
Leistungsaufnahme (W)
aufsteigend
absteigend
|
Thermische Klasse
aufsteigend
absteigend
|
Anschluss
aufsteigend
absteigend
|
Abmessungen
aufsteigend
absteigend
|
Magnetgewicht (g)
aufsteigend
absteigend
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Kompakter Drehmagnet CDR030
|
CDR030.000001 | bistabil | 90° | 1.2 | 3.5 | Elektrisch | Rechteckig | 24 | 15 | 30 | B 130° C | Litzen 20 cm | 30 x 30 mm / Length 46 mm | 125 | zum Produkt |
|
|
Kompakter Drehmagnet CDR030
|
CDR030.000060 (mit Hall Sensor) | bistabil | 60° | 1.7 | 3 | Elektrisch | Rechteckig | 24 | 15 | 30 | B 130° C | Litzen 20 cm | 30 x 30 mm / Length 46 mm | 125 | zum Produkt |
|
|

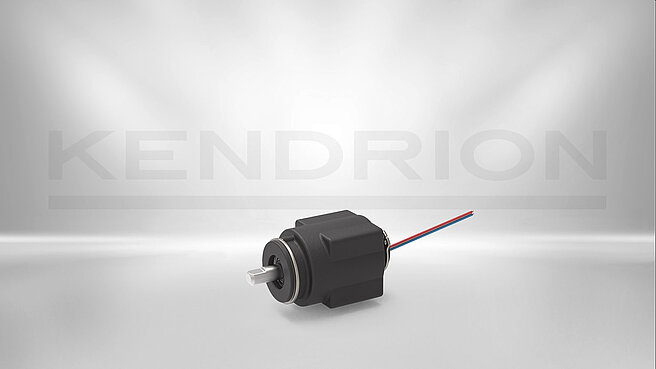

Kompakter Drehmagnet CDR030
|
CDR030.000002 (mit Dämpfer) | bistabil | 90° | 1.2 | 3.5 | Elektrisch | Rechteckig | 24 | 15 | 30 | B 130° C | Litzen 20 cm | 30 x 30 mm / Length 46 mm | 125 | zum Produkt |
|
|
Kompakter Drehmagnet CDR030
|
CDR030.000045 (mit Hall Sensor) | bistabil | 45° | 1.7 | 2.8 | Elektrisch | Rechteckig | 24 | 15 | 30 | B 130° C | Litzen 20 cm | 30 x 30 mm / Length 46 mm | 125 | zum Produkt |
|

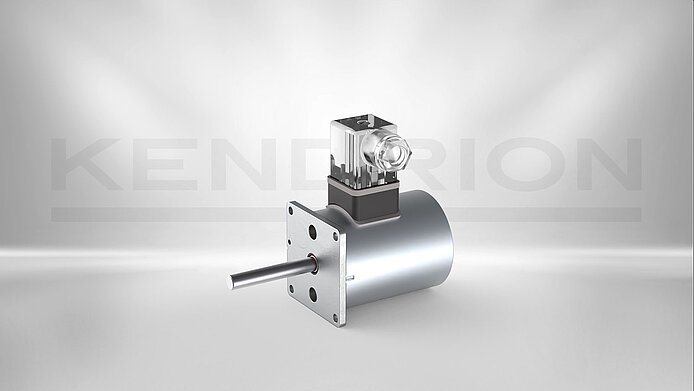

Drehmagnet PDM050
|
PDM050.000037 | Monostabil | 30° | - | - | Elektrisch | Rund | 24 | 10 | 100 | B 130° C | Stecker | Diameter 55 / Length 73 mm | - | zum Produkt |
|
|

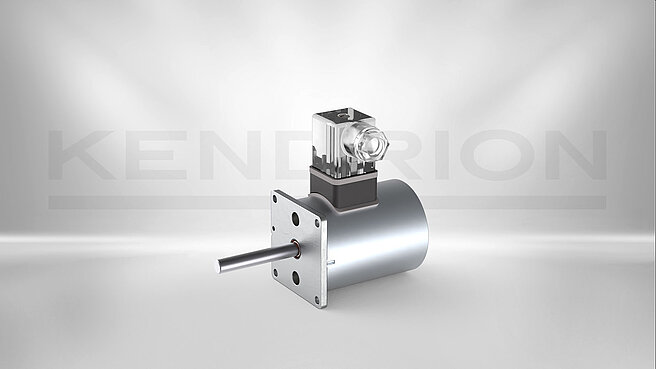

Drehmagnet PDM050
|
PDM050.000039 (bistabil) | bistabil | 30° | - | - | Elektrisch | Rund | 24 | 10 | 100 | B 130° C | Stecker | Diameter 55 / Length 73 mm | - | zum Produkt |
|

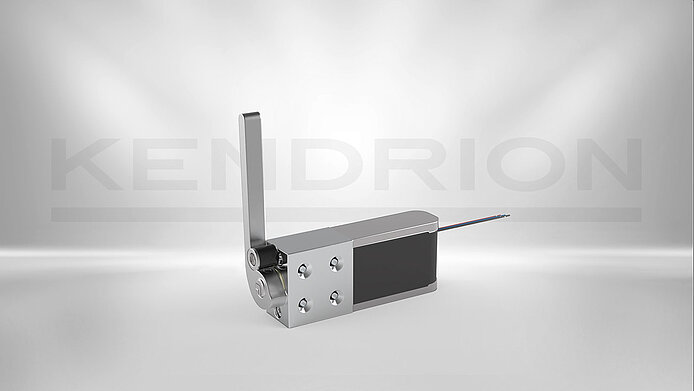

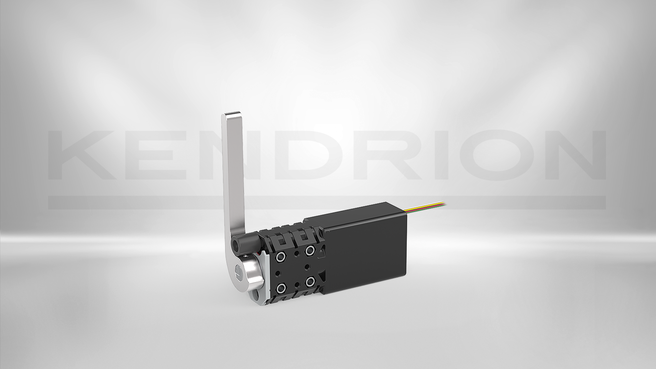

Drehmagnet BSM043
|
BSM043.000001 | bistabil | 90° | - | - | Elektrisch | Quadratisch | 24 | 100 | 10 | B 130° C | Freie Litzen 10 cm | 43 x 26 mm / Length 117 mm | - | zum Produkt |
|
Drehmagnet Typ D 2
|
D 24-BOR-F-DS9420-24 VDC 100 ED | Monostabil | 45° | 0.18 | 0.44 | Federrückstellung | rund | 24 | 100 | 3.8 | B 130 °C | Litze 20 cm | Durchmesser 25 / Länge 25 mm | 75 | zum Produkt |
|

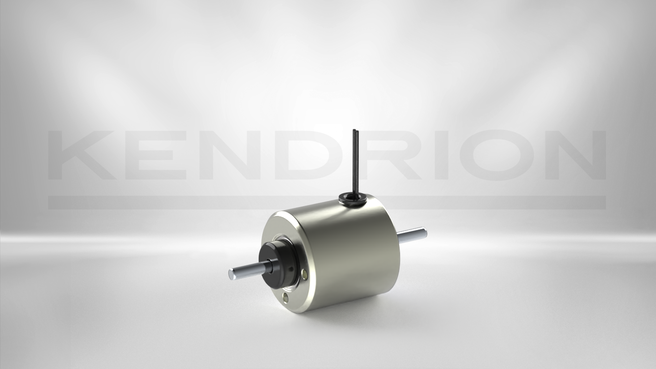

Drehmagnet Typ D 2
|
D 29-BOR-F-DS9420-24V DC 100 ED | Monostabil | 95° | 0.06 | 0.35 | Federrückstellung | rund | 24 | 100 | 3.8 | B 130 °C | Litze 20 cm | Durchmesser 25 / Länge 25 mm | 75 | zum Produkt |
|

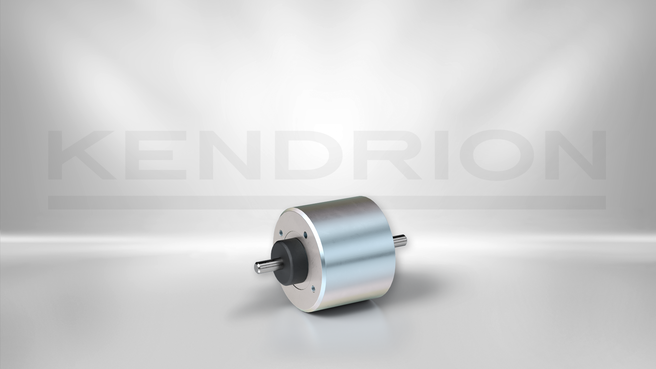

Drehmagnet Typ D 3
|
D 39-BOR-F-DS9420-24V DC 100 ED | Monostabil | 95° | 0.18 | 1.2 | Federrückstellung | rund | 24 | 100 | 6 | B 130 °C | Litze 20 cm | Durchmesser 35 / Länge 27, 5 mm | 150 | zum Produkt |
|
Drehmagnet Typ D 3
|
D 34-BOR-F-DS9420-24V DC 100 ED | Monostabil | 45° | 0.65 | 1.6 | Federrückstellung | rund | 24 | 100 | 6 | B 130 °C | Litze 20 cm | Durchmesser 35 / Länge 27, 5 mm | 150 | zum Produkt |
|

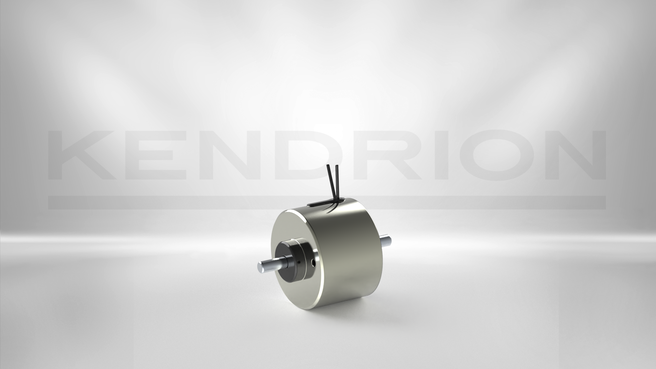

Drehmagnet Typ D 5
|
D 54-BOR-F-24V DC 100 ED | Monostabil | 45° | 3.6 | 9.3 | Federrückstellung | rund | 24 | 100 | 10 | B 130 °C | Litze 20 cm | Durchmesser 50 / Länge 35 mm | 380 | zum Produkt |
|
Drehmagnet Typ D 5
|
D 59-BOR-F-DS9420-24V DC 100 ED | Monostabil | 95° | 0.8 | 7.2 | Federrückstellung | rund | 24 | 100 | 10 | B 130 °C | Litze 20 cm | Durchmesser 50 / Länge 35 mm | 380 | zum Produkt |
|
Drehmagnet Typ D 6
|
D 64-BOR-F-DS9420-24V DC 100 ED | Monostabil | 45° | 6 | 20 | Federrückstellung | rund | 24 | 100 | 13.4 | B 130 °C | Litze 20 cm | Durchmesser 60 / Länge 41, 5 mm | 600 | zum Produkt |
|

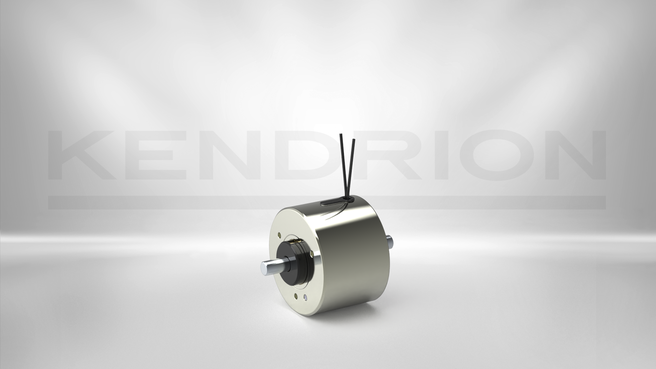

Drehmagnet Typ D 6
|
D 69-BOR-F-DS9420-24V DC 100 ED | Monostabil | 95° | 1.3 | 15 | Federrückstellung | rund | 24 | 100 | 13.4 | B 130 °C | Litze 20 cm | Durchmesser 60 / Länge 41, 5 mm | 600 | zum Produkt |
|
Drehmagnet Typ D 7
|
D 74-BOR-F-24V DC 100 ED | Monostabil | 45° | 23 | 40 | Federrückstellung | rund | 24 | 100 | 19.7 | B 130 °C | Litze 20 cm | Durchmesser 75 / Länge 53 mm | 1400 | zum Produkt |
|
Drehmagnet Typ D 7
|
D 79-BOR-F-DS9420-24V DC 100 ED | Monostabil | 95° | 6.2 | 26 | Federrückstellung | rund | 24 | 100 | 19.7 | B 130 °C | Litze 20 cm | Durchmesser 75 / Länge 53 mm | 1400 | zum Produkt |
|
Drehmagnet Typ E 5
|
E 59-BOR-F-DS9420-24VDC 100 ED | Monostabil | 95° | 1.8 | 12.7 | Federrückstellung | rechteckig | 24 | 100 | 19.2 | B 130 °C | Litze 20 cm | 50 x 50 mm / Länge 35 mm | 570 | zum Produkt |
|
|
Kompakter Drehmagnet CDR030
|
CDR030.000090 (mit Hall Sensor) | bistabil | 90° | 1.2 | 3.5 | Elektrisch | Rechteckig | 24 | 15 | 30 | B 130° C | Litzen 20 cm | 30 x 30 mm / Length 46 mm | 125 | zum Produkt |
