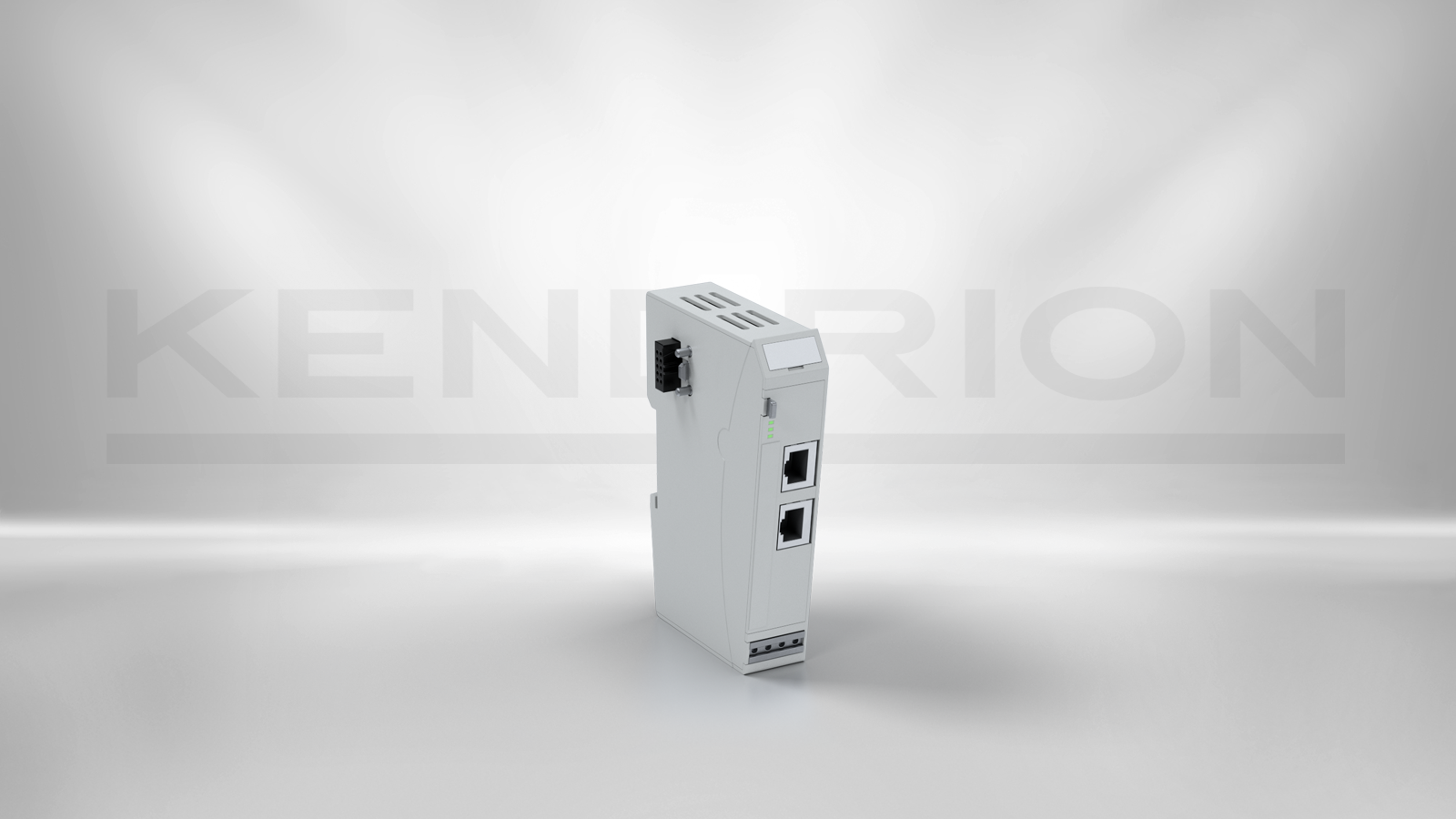

Kuhnke FIO
Extender 2 Port
694 400 02
Das Kuhnke FIO Extender 2-Port Modul ermöglicht den Aufbau von Sterntopologien. Durch die Verwendung mehrerer Extender 2-Port Module in einem I/O Block lassen sich EtherCAT-Sternverteiler realisieren. Innerhalb des Moduls erfolgt die Rückwandlung der Übertragungsphysik von LVDS (E-Bus) auf Twisted Pair. Der Anschluss der EtherCAT-Erweiterungen erfolgt über RJ45-Kabel. Der Link- und Activity-Status der Abgänge wird durch LEDs angezeigt.
- Anschluss von weiteren EtherCAT Slaves
- 2 x RJ45-Buchse
- Aktivitätsanzeige über LEDs
Technische Details
| Beschreibung | Wert |
|---|---|
| Funktion | Kommunikation |
| Bauart | Schaltschrankmodul |
| Integrierte Funktionen | EtherCAT out |
| Produktstatus | Standard Produkt |
| Feldbus Schnittstellen | EtherCAT out |
| Statusanzeige | EtherCAT Status, 2 x EtherCAT Out |
| Gehäusewerkstoff | Kunststoff, Träger aus Aluminum |
| Abmessungen (B x H x T) | 25 x 120 x 90 mm |
| Schutzklasse | IP 20 |
| Versorgungsspannung | 24 V DC (-15% ... +20%) |
| Betriebstemperatur | 0 ... +55°C |
| Störfestigkeit | Zone B nach EN 61131-2 |
| Zulassungen | CE, UL |
