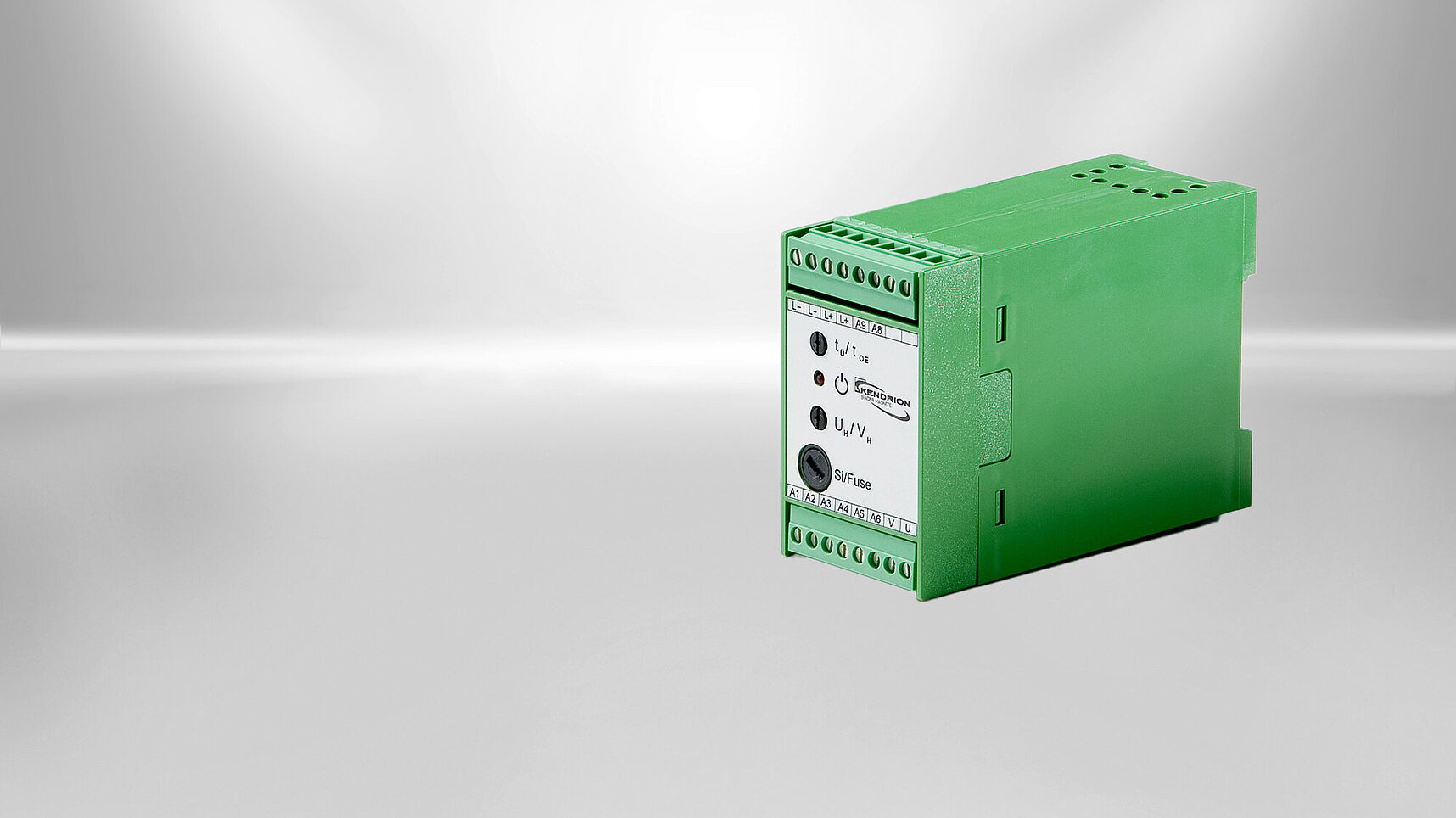

Unsere Power Collection

Einphasen-Gleichrichter mit Übererregung und Gleichstromseitigemabschalten über Hilfskontakt

Der Einsatz dieser Gleichrichter mit Übererregung dient der Erhöhung der Anzugskraft und der Verkürzung der Anzugszeit bei Betätigungsmagneten, der Verkürzung der Verknüpfungs- bzw. Trennzeit bei Kupplungen und Bremsen oder der Reduzierung der Leistungsaufnahme von Kupplungen, Bremsen und Betätigungsmagneten. Zur Erhöhung der Anzugskraft kann der Elektromagnet während der Übererregungszeit mit der Brückengleichspannung übererregt werden. Danach schaltet der Gleichrichter auf die eingestellte Haltespannung um, die dann maximal der Nennspannung des Elektromagneten entsprechen darf.



Eigenschaften auf einen Blick

  • Übererregungsgleichrichter mit einstellbarer Haltespannung für hohe Leistungen
  • Steckbare Schraubklemmen erlauben eine einfache Kontaktierung
  • Für den Einsatz mit großen Bremsen / Magneten geeignet
  • Optimierbare Halteleistung
  • Schnellabschaltung
  • Tragschienenbefestigung

Ausführungen

  • Power Collection 415 VAC
    Einphasen-Gleichrichter mit Übererregung und Gleichstromseitigemabschalten über Hilfskontakt

  • Power Collection 230 VAC / 4A
    Einphasen-Gleichrichter mit Übererregung und Gleichstromseitigemabschalten über Hilfskontakt

  • Power Collection 230 VAC / 8A
    Einphasen-Gleichrichter mit Übererregung und Gleichstromseitigemabschalten über Hilfskontakt

  • Power Collection 230 VAC / 16A
    Einphasen-Gleichrichter mit Übererregung und Gleichstromseitigemabschalten über Hilfskontakt

Technische Daten

Typ Power Collection 415 VAC Power Collection 230 VAC / 4A Power Collection 230 VAC / 8A Power Collection 230 VAC / 16A
Gleichrichtung Brückengleichrichter mit netzsynchroner Taktung Brückengleichrichter mit netzsynchroner Taktung Brückengleichrichter mit netzsynchroner Taktung Brückengleichrichter mit netzsynchroner Taktung
Nenneingangsspannung 380 VAC - 415 VAC 115 VAC - 230 VAC 115 VAC - 230 VAC 115 VAC - 230 VAC
Ausgangsspannung ÜE-Spannnung Uin * 0,89 ÜE-Spannnung Uin * 0,89 ÜE-Spannnung Uin * 0,89 ÜE-Spannnung Uin * 0,89
Ausgangsstrom Brücke 1,2 A / Einweg 1,2 A Brücke 1,2 A / Einweg 1,2 A ÜE 8,0 A / Halte 4,0 A ÜE 8,0 A / Halte 4,0 A
Schnellabschaltung ja (über Hilfskontakt) ja (über Hilfskontakt) ja (über Hilfskontakt) ja (über Hilfskontakt)
Anschlüsse Klemme Klemme Klemme Klemme
Übererregungszeit einstellbar 0,15s - 3s einstellbar 0,15s - 3s einstellbar 0,15s - 3s einstellbar 0,2s - 4s
Haltespannung bei 230 VAC einstellbar 40 VDC - 240 VDC einstellbar 20 VDC - 115 VDC einstellbar 20 VDC - 115 VDC einstellbar 20 VDC - 115 VDC
Haltespannung bei 115 VAC - einstellbar 10 VDC - 55 VDC einstellbar 10 VDC - 55 VDC einstellbar 10 VDC - 60 VDC
Datenblätter
Datenblatt | Power Collection | 33 4331xAx3
pdf - 216 KB
Datenblätter
Datenblatt | Power Collection | 33 43312A03
pdf - 292 KB
Datenblätter
Datenblatt | Power Collection | 33 43310A00
pdf - 189 KB
