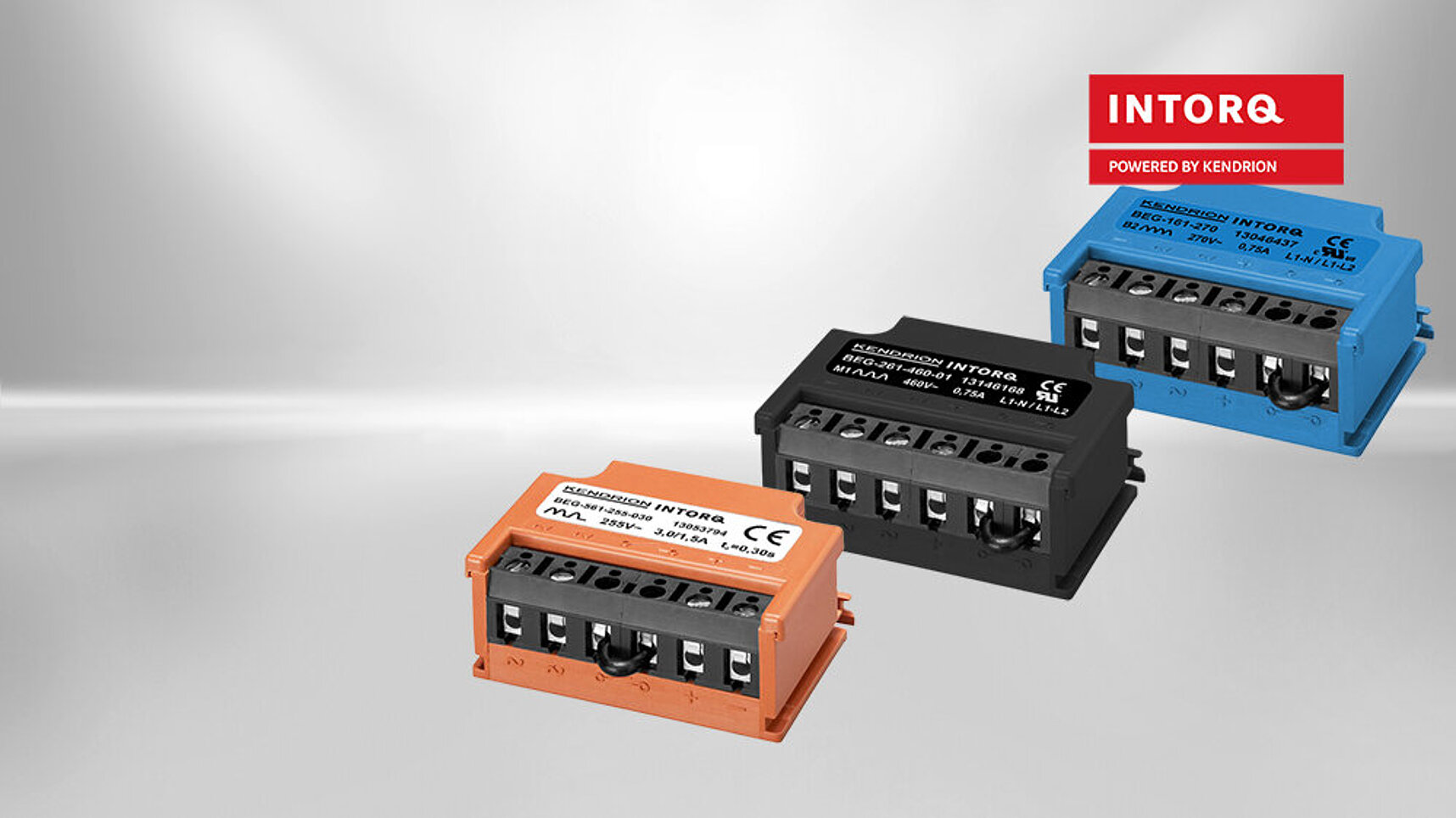

Unsere Regular Collection
Die Regular Collection ist als Brücken-, Einweg-, und Brücke/Einweg-Gleichrichter erhältlich. Die Brücke/Einweg-Gleichrichter reduzieren die Ausgangsspannung nach dem Lüften der Bremse. Je nach Auswahl der Spulennennspannung der Bremse ist damit entweder ein schnelleres Lüften durch Übererregung, eine Reduzierung der elektrischen Leistung bei gelüfteter Bremse oder eine Kombination aus beidem möglich.
Eigenschaften auf einen Blick
- Verschiedene Spannungsvarianten zur Abdeckung des gesamten Netzspannungsbereiches
- Mit optionaler Schnellabschaltung über Hilfskontakt
- Integriertes Funkenlöschglied zur Begrenzung der Induktionsspannung
- Weiter Temperaturbereich von -40°C bis +80°C
- Hohe Störfestigkeit durch Überspannungsschutz an Ein- und Ausgang
- INTORQ-Farbcode zur schnellen Erkennung der Gleichrichterfunktion
Technische Daten
Produkttyp | Funktion | Eingangs-spannung U1 | Ausgangs-spannung | Ausgangs-strom | Über-erregungs-dauer | UL | Bauform |
---|---|---|---|---|---|---|---|
BEG-161-270 | Brückengleichrichter | 0…270V | 0,9x U1 | 0,75A | - | US/C | Horizontal |
BEG-162-270 | Brückengleichrichter | 0…270V | 0,9x U1 | 0,75A | - | US/C | Vertikal |
BEG-161-250-000-1 | Brückengleichrichter | 0…270V | 0,9x U1 | 0,75A | - | US/C | Horizontal |
BEG-261-460-01 | Einweggleichrichter | 0…460V | 0,45xU1 | 0,75A | - | US | Horizontal |
BEG-261-555-01 | Einweggleichrichter | 0…555V | 0,45xU1 | 0,75A | - | US | Horizontal |
BEG-262-460-01 | Einweggleichrichter | 0…460V | 0,45xU1 | 0,75A | - | US | Vertikal |
BEG-262-555-01 | Einweggleichrichter | 0…555V | 0,45xU1 | 0,75A | - | US | Vertikal |
BEG-561-255-030 | Brücke-Einweggleichrichter | 160…255V | 0,9 / 0,45xU1 | 3,0A / 1,5A | 0,3s | - | Horizontal |
BEG-561-255-130 | Brücke-Einweggleichrichter | 160…255V | 0,9 / 0,45xU1 | 3,0A / 1,5A | 1,3s | - | Horizontal |
BEG-561-440-006-1 | Brücke-Einweggleichrichter | 230…440V | 0,9 / 0,45xU1 | 1,5A / 0,75A | 0,06s | - | Horizontal |
BEG-561-440-030-1 | Brücke-Einweggleichrichter | 230…440V | 0,9 / 0,45xU1 | 1,5A / 0,75A | 0,3s | - | Horizontal |
BEG-561-440-130 | Brücke-Einweggleichrichter | 230…440V | 0,9 / 0,45xU1 | 3,0A / 1,5A | 1,3s | - | Horizontal |
