Unsere Standard Collection

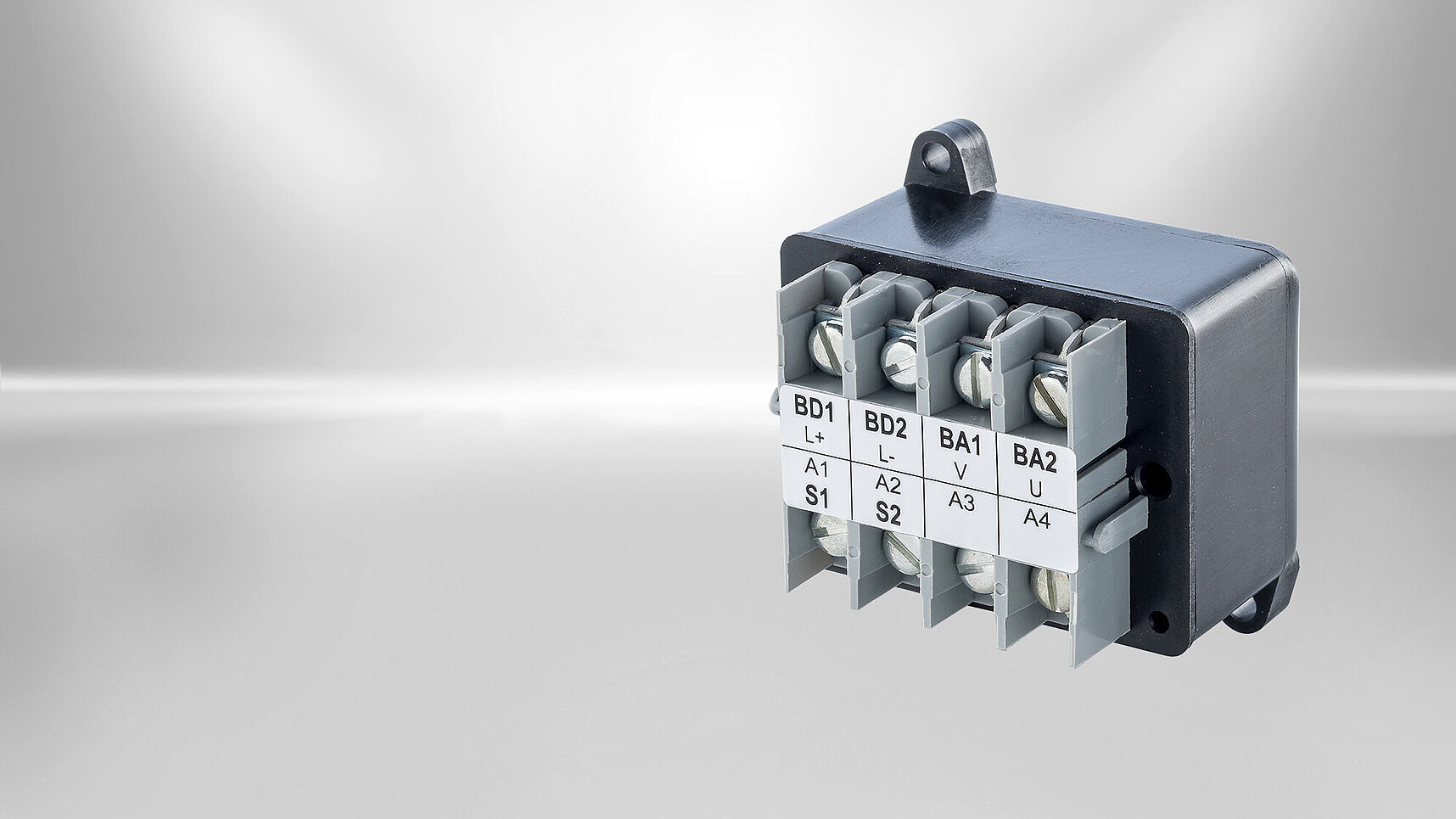

Übererregungsgleichrichter mit Schnellabschaltung durch Stromdetektion

Der Übererregungs-Gleichrichter mit integrierter Schnellabschaltung ist zum Betrieb von elektro-magnetischen Aktoren vorgesehen. Er gewährleistet schnelles Ein- und Ausschalten. Er besteht aus einem Gleichrichter in Brückenschaltung mit Thyristor und Zeitglied. Während der Übererregungszeit wird eine brückengleichgerichtete Ausgangsspannung erzeugt. Danach wird auf Einweggleichrichtung umgeschaltet.
Die Ausgangsspannung wird gleichstromseitig durch einen integrierten Stromsensor freigegeben, der den Wechselstrom des zugehörigen Motors detektiert. Wird der Motor ausgeschaltet, schaltet der Gleichrichter gleichstromseitig ab, sobald der Strom unter die Ausschaltschwelle fällt.
Die durch die induktive Last entstehende Abschaltspannung wird begrenzt. Der Gleichrichter ist generell für Parallelschaltung an Wechselstrommotoren geeignet. Der Stromsensor ist so in den Motorstrompfad zu schalten, dass ein durch generatorischen Betrieb evtl. entstehender Stromfluss nicht durch den Stromsensor fließt. Dies könnte die gleichstromseitige Schaltung verzögern oder verhindern.







Eigenschaften auf einen Blick

  • Energieeinsparung von bis zu 75%
  • Intelligente Gleichrichter mit Schnellabschaltung
  • Übererregungsfunktion
  • Für Bremsen mit größeren Leistungen ab Größe 14
  • Einfache Montage durch Verschaltung im Motorklemmkasten

Ausführungen

  • Kombi-Gleichrichter mit Schnellabschaltung über Stromerkennung

  • Brücke / Einweg mit Schnellabschaltung über Spannungserkennung

  • ÜE-Gleichrichter mit Schnellabschaltung über Spannungserkennung

  • ÜE-Gleichrichter mit Schnellabschaltung über Stromerkennung

  • ÜE-Gleichrichter mit Schnellabschaltung über Hilfskontakt

  • Hochleistungs-Gleichrichter-Kombi mit Schnellabschaltung über Hilfskontakt

Technische Daten

Typen Kombi-Gleichrichter Kombi-Gleichrichter Übererregungs-Gleichrichter (17320) Übererregungs-Gleichrichter Übererregungs-Gleichrichter Hochleistungs-Gleichrichter-Kombi
Abschaltung mit Schnellabschaltung über Stromerkennung mit Schnellabschaltung über Spannungserkennung mit Schnellabschaltung über Spannungserkennung mit Schnellabschaltung über Stromerkennung mit Schnellabschaltung über Hilfskontakt mit Schnellabschaltung über Hilfskontakt
Gleichrichtung Brücke/Einweg Brücke/Einweg Zeitgesteuerte Brücken-/Einweg-Umschaltung Zeitgesteuerte Brücken-/Einweg-Umschaltung Zeitgesteuerte Brücken- / Einweg-Umschaltung Brücke/Einweg
Nenneingangsspannung bis 460 VAC bis 500 VAC 220 - 500 VAC 220 bis 460 VAC bis 415 VAC Einweg 0 - 690 VAC / Brücke 0 - 460 VAC
Ausgangsspannung Uin * 0,89 / Uin * 0,445 Uin * 0,89 / Uin * 0,445 Uin * 0,89 / Uin * 0,445 Uin * 0,89 / Uin * 0,445 Uin * 0,89 / Uin * 0,445 Uin * 0,445 / Uin * 0,89
Ausgangsstrom Brücke 1,2 A / Einweg 1,2 A Brücke 1,2 A / Einweg 1,2 A ÜE 2,4A /Halte 1,2 A ÜE 2,4A / Halte 12,A ÜE 1,4A / Halte 0,7A Einweg 3,5A / Brücke 4,0A
Schnellabschaltung ja (über interne Stromdetektion) ja (über interne Spannungsdetektion) ja (über interne Spannungsdetektion) ja (über interne Stromdetektion) ja (über interne Stromdetektion) ja (über Hilfskontakt)
Anschlüsse Litzen Litzen Litzen Litzen Klemme Klemme
Übererregungszeit - - 0,3s 0,3s 0,3s 0,25s - 15s
Datenblätter
Datenblatt | Standard Collection | 32 67124A00
pdf - 174 KB
Datenblätter
Datenblatt | Standard Collection | 32 1735xExx
pdf - 272 KB
Datenblätter
Datenblatt | Standard Collection | 32 17350ExxUL
pdf - 326 KB
Datenblätter
Datenblatt | Standard Collection | 32 0735xA00
pdf - 318 KB
