Modulare I/O Module
Modulares I/O System mit EtherCAT Feldbusanschaltung
Die Kuhnke FIO ist eine modulare I/O-Klemme mit EtherCAT Feldbusanschluss. Die FIO I/O-Klemme besteht aus einem Buskoppler oder einer Steuerung sowie verschiedenen I/O-Modulen für den Anschluss der Prozesssignale. Das EtherCAT Protokoll bleibt bis zum letzten Modul erhalten. Bei Bedarf können Sicherheitstechniken in Form von Safety I/O Modulen integriert werden. Alle dezentralen EtherCAT Busklemmen sind modular erweiterbar und eignen sich für Anschlüsse von Sensoren und Aktoren in Schaltschränken.
- EtherCAT bis zur letzten Klemme
- Perfekte Modulvielfalt
- Inklusive Module für Funktionale Sicherheit
Produkte
(56)
|
Titel
|
Typ
|
Funktion
|
Abmessungen (B x H x T)
|
Produktstatus
|
Montage
|
Zulassungen
|
Schutzklasse
|
Bauart
|
Integrierte Funktionen
|
Feldbus Schnittstellen
|
Statusanzeige
|
Gehäusewerkstoff
|
Versorgungsspannung
|
Betriebstemperatur
|
Störfestigkeit
|
Digitale I/Os (integriert)
|
Analoge I/Os (integriert)
|
Schnittstellen
|
Identnummer
|
Details | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

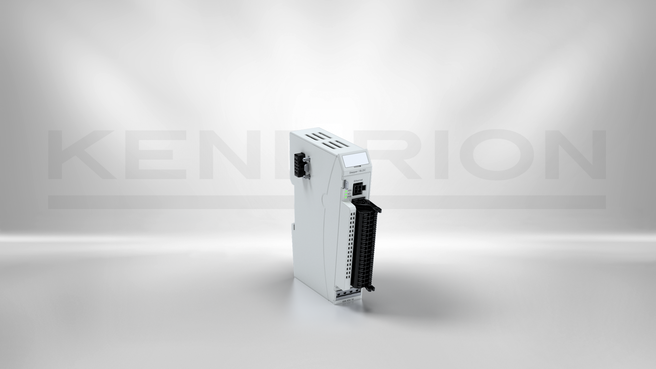

Kuhnke FIO Drive Control |
694 454 16 | Motion Control | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP 20 | Schaltschrankmodul | Interpolation Positionierbetrieb Drehzahlbetrieb Drehmomentregelung Referenzfahrten nach DSP402 | EtherCAT | - | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | - | Ausgänge: Motor, Bremse / Eingänge: Inkrementalgeber, Hallgeber, 5 DI | - | 2 Phasen Schrittmotor oder bürstenloser DC Motor ohne/mit Inkrementalencoder: Anschlussspannung: 12 - 72 V DC Motornennstrom: 5A Optionen: LAN-Schnittstelle | 196876 | |
|
Kuhnke FIO Mix04 |
694 444 64 | Multifunktion | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP 20 | Schaltschrankmodul | 2 x Zähler/Geber: RS422 32Bit 5MHz oder 5/24V SE 32 Bit 1, 6 MHz oder SSI 18-32 Bit 80-1000kbit/s oder EnDAT 2.1 100 kHz-2 MHz oder 6 x Ereigniszähler HTL/TTL 32 Bit 1kHz | EtherCAT / CoE | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V (-15% / +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | not included | Eingänge: 4 AI 0/4 ... 20/24 mA oder 0 ... +10 V 12Bit/ Ausgänge: 4 AO 0/4 ... 20/24 mA oder -10/0 ... +10 V 16Bit | nicht vorhanden | - | |
|
|
Kuhnke FIO AI4 12 Bit AO4 16 Bit CoE |
694 444 65 | Analog - einfache Konfiguration | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP 20 | Schaltschrankmodul | - | Analog (CoE) | LEDs allocated to the point of termination | IP 20 | 24 V (-15% / +20%) | 0 ... +55°C | Zone B according to EN 61131-2 | EtherCAT/ CoE | Eingänge: 4 AI 0/4 ... 20 mA oder 0 ... +10 V 12Bit/ Ausgänge: 4 AO 0/4 ... 20/24 mA oder -10/0 ... +10 V 16Bit | - | - | |
|
Kuhnke FIO RS485 1 Port |
694 455 02 | Kommunikation | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP 20 | Schaltschrankmodul | - | EtherCAT, RS485 | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V (-15% / +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | - | - | - | 187270 | |
|
|
Kuhnke FIO RS232 2 Port |
694 455 04 | Kommunikation | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP 20 | Schaltschrankmodul | - | EtherCAT, RS232 | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V (-15% / +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | - | - | - | - | |
|
|
Kuhnke FIO CAN |
694 455 06 | Kommunikation | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP 20 | Schaltschrankmodul | - | EtherCAT, CAN | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V (-15% / +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | - | - | - | - | |
|
|
Kuhnke FIO Counter-Posi2 5V-24V |
694 454 01 | Zähler | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP 20 | Schaltschrankmodul | - | EtherCAT | EtherCAT Status, LEDs allocated to the point of termination | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | Eingänge: 8 DI 1ms, 2 Inkrementalgeber 200 kHz / Ausgänge: 2 DO 2A | Ausgänge: 2 AO -10..+10V 12Bit | A, B, Ref-Z | - | |
|
|
Kuhnke FIO Counter-Encoder DI (CoE) |
694 454 53 | Zähler, Multifunktion | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP 20 | Schaltschrankmodul | 2 x Zähler/Geber: RS422 32Bit 5MHz oder 5/24V SE 32 Bit 1, 6 MHz oder SSI 18-32 Bit 80-1000kbit/s oder EnDAT 2.1 100 kHz-2 MHz oder 6 x Ereigniszähler HTL/TTL 32 Bit 1kHz | EtherCAT / CoE | LED, der Klemmstelle örtlich zugeordnet | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | Eingänge: 4 DI 1ms | nicht vorhanden | nicht vorhanden | - | |
|

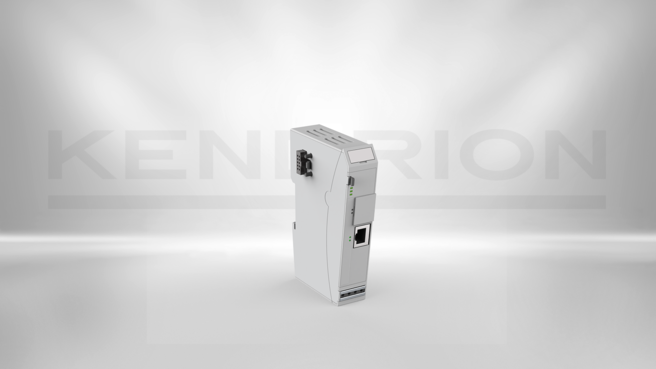

Kuhnke FIO Extender 1 Port |
694 400 01 | Kommunikation | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP 20 | Schaltschrankmodul | EtherCAT out | EtherCAT out | EtherCAT Status, 1 x EtherCAT out | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | - | - | - | - | |
|

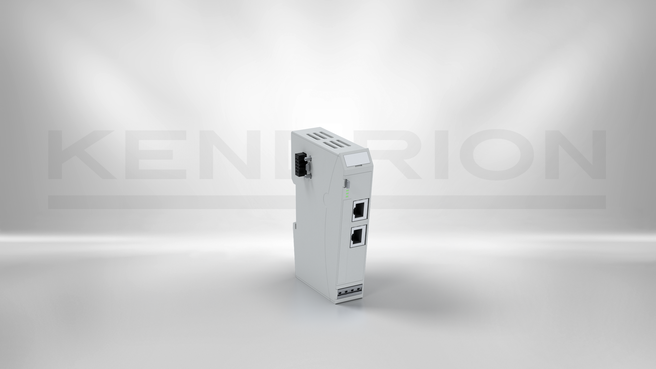

Kuhnke FIO Extender 2 Port |
694 400 02 | Kommunikation | 25 x 120 x 90 mm | Standard Produkt | - | CE, UL | IP 20 | Schaltschrankmodul | EtherCAT out | EtherCAT out | EtherCAT Status, 2 x EtherCAT Out | Kunststoff, Träger aus Aluminum | 24 V DC (-15% ... +20%) | 0 ... +55°C | Zone B nach EN 61131-2 | - | - | - | - | |
|

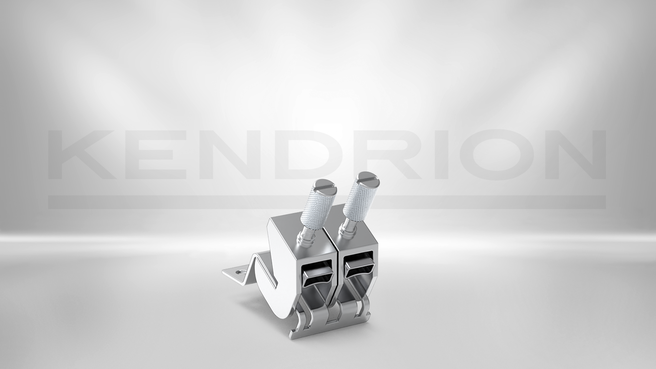

Kuhnke FIO Schirmklemme 2x8 mm |
694 412 03 | Zubehör - Schirmanschluss | 2x8 mm | Standard Produkt | Montage direkt auf dem Modul, Befestigungsmaterial enthalten | CE, UL | IP 20 | - | - | - | - | - | - | - | - | - | - | - | - | |
|

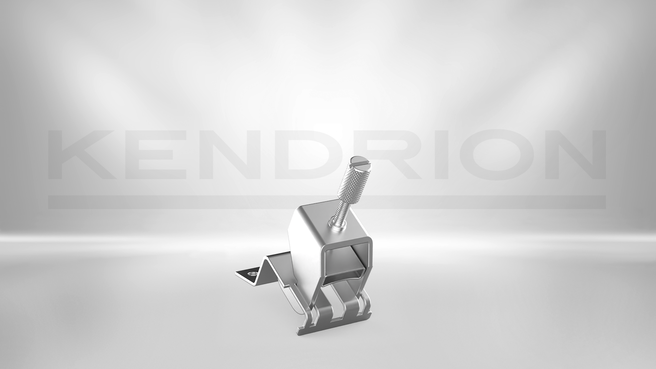

Kuhnke FIO Schirmklemme 1x14 mm |
694 412 04 | Zubehör - Schirmanschluss | 1x14 mm | Standard Produkt | Montage direkt auf dem Modul, Befestigungsmaterial enthalten | CE, UL | IP 20 | - | - | - | - | - | - | - | - | - | - | - | - | |
|

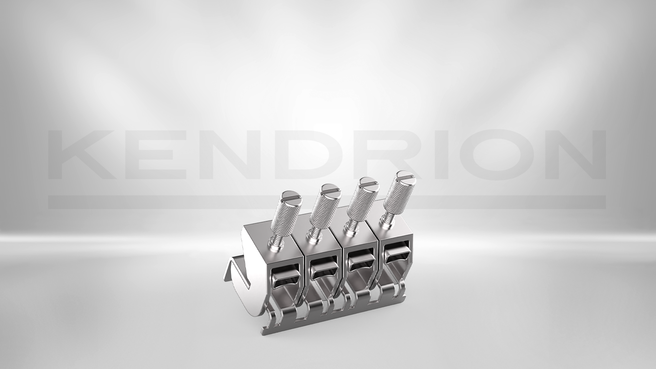

Kuhnke FIO Schirmklemme 4x8 mm |
694 412 05 | Zubehör - Schirmanschluss | 4x8 mm | Standard Produkt | Montage direkt auf dem Modul, Befestigungsmaterial enthalten | CE, UL | IP 20 | - | - | - | - | - | - | - | - | - | - | - | - | |
|

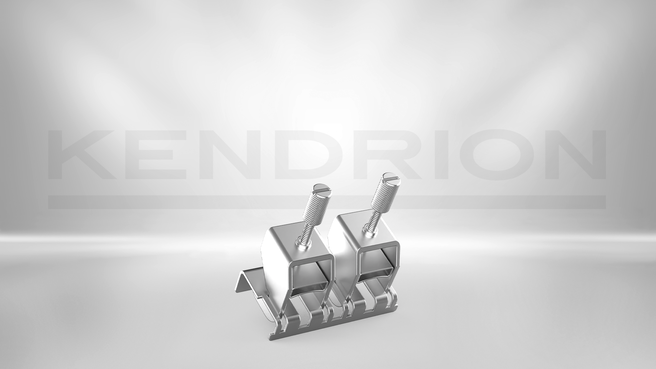

Kuhnke FIO Schirmklemme 2x14 mm |
694 412 06 | Zubehör - Schirmanschluss | 2x14 mm | Standard Produkt | Montage direkt auf dem Modul, Befestigungsmaterial enthalten | CE, UL | IP 20 | - | - | - | - | - | - | - | - | - | - | - | - |
