Induktor FLACH HS10003/2
Induktor für induktive Beheizung von Flächen
![[Translate to German:]](/fileadmin/_processed_/3/9/csm_kendrion-surface-mount-inductors-contactless-heating_f4d1fb2e99.png "[Translate to German:]")
Der Induktor FLACH HS10016 ist für die Beheizung von flachen Werkstücken konzipiert. Eine modularen Konstruktionen mit mehreren Induktoren ermöglicht es, eine individuelle Fläche zu beheizen und dabei den Wärmeeintrag jedes einzelnen Induktors den Anforderungen anzupassen. Dadurch kann eine besonders homogene Oberflächentemperatur ermöglicht werden. Durch den hohen Wirkungsgrad der Induktionssysteme von ca. 98% wird die elektrische Energie sehr effizient in Wärme umgewandelt.
Die nahezu unerreichte Leistungsdichte von bis zu 150 kW/m² ermöglicht schnelles Aufheizen und präzises Regeln der Temperatur bis ca. 200°C
Hoher Wirkungsgrad von ca. 98%
Direkte Beheizung der metallischen Oberfläche
Kostenoptimierter Aufbau
Leistungsteuerung 1 – 100%
Konstantes Temperaturprofil
Wartungsfrei
Technische Details
| Beschreibung | Wert |
|---|---|

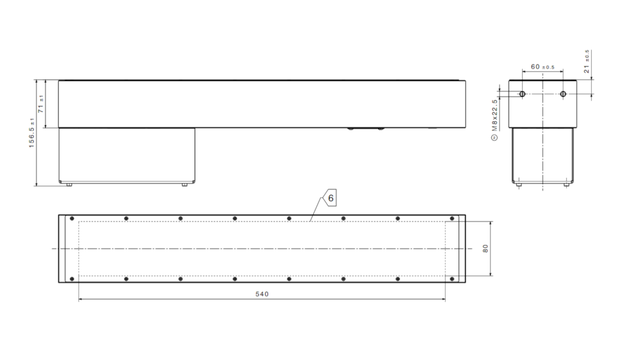

| Abmessungen (B x H x T) | 600 mm x 100 mm x 156,5 mm |
| Beheizte Strecke | ca. 432 cm² |
| Nennleistung | 6,5 kW |
| Temperaturbereich | 0 ... 200°C |
| Flächenleistung | bis zu 150 kW/m² |
| Induktor Strom | 26,8 A |
| Induktor Spannung | < 1000 Veff |
| Wirkungsgrad | approx. 98 % |
| Einschaltdauer | 100 % duty cycle |
| Elektrischer Anschluss | Schraubanschluss M5 (max. Anzugsmoment 3,5 Nm) |
| Elektrische Ansteuerung | Zum Anschluss an Kendrion Induktionsgeneratoren |
| Produktstatus | Sonderausführung |
| Zulassungen | Low Voltage Directive |
